民用喷气式客机简易外观三维建模作品

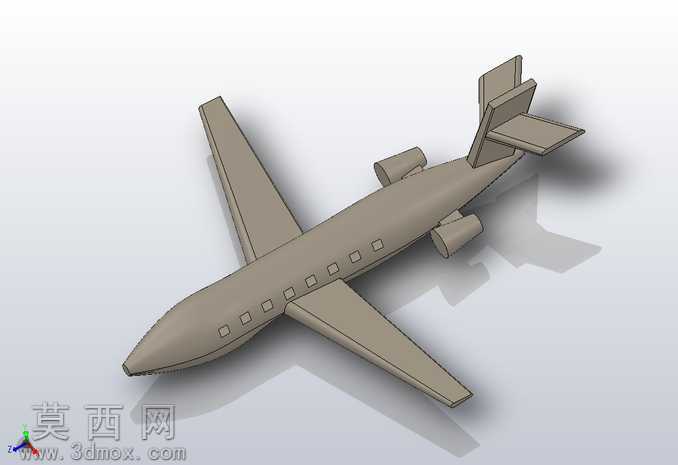

本作品为民用喷气式客机的外观级三维建模成果，建模过程以还原常规窄体支线客机的基础外形特征为核心目标，采用SolidWorks软件完成全流程的参数化建模工作。建模初期先梳理客机的整体比例关系，确定机身长径比、机翼后掠角、尾翼布局位置、发动机挂载点位等核心尺寸基准，以草图绘制的方式先完成机身纵向对称面的轮廓线，通过凸台拉伸结合放样特征生成流畅的纺锤形机身主体，机身头部做圆润的钝头处理，模拟真实客机的机头雷达罩外形，机身侧面沿纵向等距排布方形舷窗特征，通过线性阵列命令快速完成舷窗的规整排布，保证舷窗间距统一、对齐精度符合视觉逻辑。机翼部分采用翼型草图拉伸生成基础翼面，再对翼根与机身衔接处做圆角过渡与曲面剪裁处理，消除生硬的拼接棱角，还原机翼与机身融合的自然弧度；尾翼部分包含垂直尾翼与水平尾翼两个结构，分别以独立草图拉伸后装配到机身尾部的对应位置，调整水平尾翼的安装角，还原常规客机尾翼的气动布局特征。发动机采用短舱式建模思路，先绘制发动机短舱的旋转轮廓，通过旋转凸台命令生成圆柱形发动机主体，再将两个发动机短舱分别挂载到两侧机翼下方的预设挂点位置，调整挂架的衔接角度，保证发动机与机翼的连接结构符合真实客机的挂载逻辑。材质与渲染阶段，整机主体赋予哑光浅灰色的航空铝合金材质，调整材质的粗糙度参数模拟真实客机蒙皮的半哑光质感，渲染时添加柔和的环境光与定向光源，在模型下方投射出自然的软阴影，突出模型的立体轮廓与结构层次。整个建模过程未涉及复杂的内部航电、客舱、起落架等细节结构，重点聚焦于客机外部整体造型的准确还原，模型曲面过渡流畅，各部件比例协调，可作为航空科普展示、交通工具类建模教学的参考素材，也可用于简单的场景搭建、动画演示的基础模型使用，建模过程中所有特征均保留完整的参数化历史，可根据后续需求调整机身长度、翼展尺寸、舷窗数量等参数，快速衍生出不同载客量级的同类型客机模型。
