高压细水雾冷却除尘喷头三维结构设计

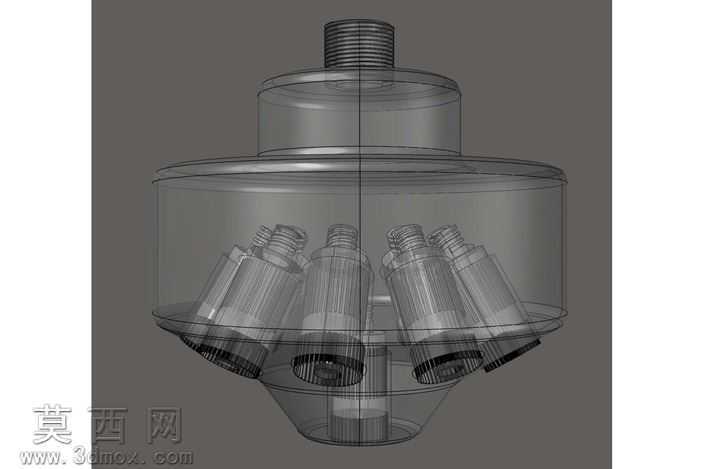

本作品为高压细水雾喷头的三维建模设计成果，建模阶段严格遵循工业喷淋部件的实际生产尺寸逻辑，首先通过草图绘制构建顶部外螺纹接口的轮廓曲线，采用螺旋扫描特征生成标准管螺纹结构，保证接口可与常规高压供水管道实现精准适配。主体腔体部分采用回转特征生成整体流线型外轮廓，腔体内部预留稳压腔结构，通过布尔运算完成内部流道的切削成型，确保高压水流进入腔体后可形成稳定的紊流状态，为后续雾化效果提供结构基础。喷头底部的雾化喷嘴组件采用阵列特征完成周向均匀排布，每个喷嘴的内嵌旋流槽结构通过精细化草图绘制与拉伸切除完成建模，精准还原旋流芯的导流角度，保证高压水流通过旋流槽时可获得足够的离心力，喷出后形成粒径均匀的细水雾颗粒。材质渲染阶段，整体外壳采用哑光金属材质，调整金属粗糙度参数模拟不锈钢喷砂处理的真实质感，螺纹部位添加细微的纹理凹凸效果还原机加工痕迹，喷嘴边缘做轻微的倒角高光处理，凸显精密加工的细节特征。设计过程中重点考量了喷头的实际工况需求：120条工作压力对应的结构强度通过壁厚参数优化实现，周向多喷嘴的排布角度经过反复调整，保证喷出的细水雾可形成完整的覆盖锥面，兼顾冷却场景下的大面积换热需求与除尘场景下的雾粒捕尘效率，整体结构无多余冗余设计，所有连接部位均做圆角过渡处理，既降低了建模过程中的特征报错概率，也符合实际生产中铸件脱模、机加工去毛刺的工艺要求，模型可直接用于后续的结构仿真、3D打印验证或生产加工图纸的导出参考。
