开源数控板材加工设备结构设计

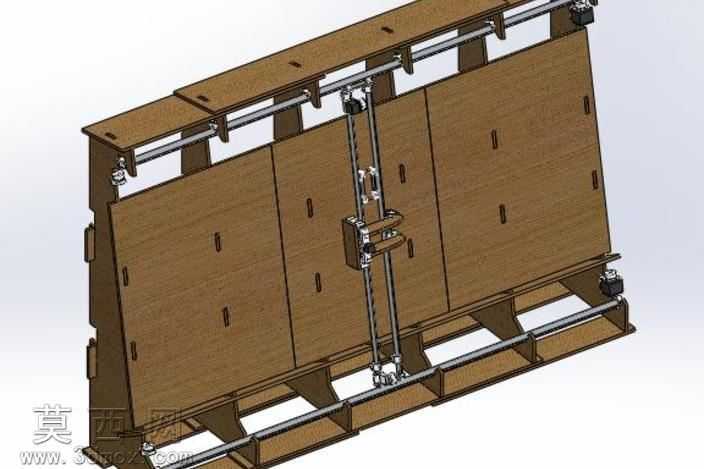

本作品为面向开源分布式生产场景设计的数控加工设备三维模型，整体采用板式拼装的模块化结构设计思路，在三维建模过程中严格遵循开源硬件的可复制、易加工原则，所有板材零件均适配常规激光切割加工工艺，无需复杂的定制开模工序即可完成实体制作。模型搭建阶段对各部件的装配公差进行了严谨校核，确保光轴导轨的安装基准面平整度符合传动精度要求，横向双平行光轴作为龙门移动的导向支撑，纵向双光轴搭载加工执行端的移动模组，传动结构采用同步带搭配滑块的组合形式，既保证了传动过程的平稳性，也控制了整体的制造成本。材质渲染环节针对不同功能部件做了区分表现：主体机架的板材零件赋予了多层胶合板的纹理材质，还原开源硬件常用的低成本加工板材的真实质感，光轴导轨、传动轮、紧固件等金属部件赋予了哑光金属材质，清晰区分不同材质部件的视觉差异，滑块、锁紧组件等运动部件做了半透明的装配示意，直观展示各运动副的连接关系与运动行程范围。结构设计上充分考虑了设备的组装便捷性，所有板材零件均设计有对应的定位卡槽与安装孔位，组装时无需复杂的专用工装，依靠卡槽定位配合紧固件即可完成整体机架的拼接，底部框架采用加强筋式的镂空结构，在减轻整体重量的同时保证机架的结构刚性，避免加工过程中出现结构形变影响加工精度。设备的加工幅面可通过调整板材零件的尺寸进行灵活拓展，适配不同规格的板材加工需求，整体设计完全开放，可根据实际使用需求更换加工执行端，实现切割、绘图、轻量铣削等不同的加工功能，适配个人创客、小型工坊的分布式生产场景，为开源数控设备的普及提供了可直接落地的结构参考方案。
