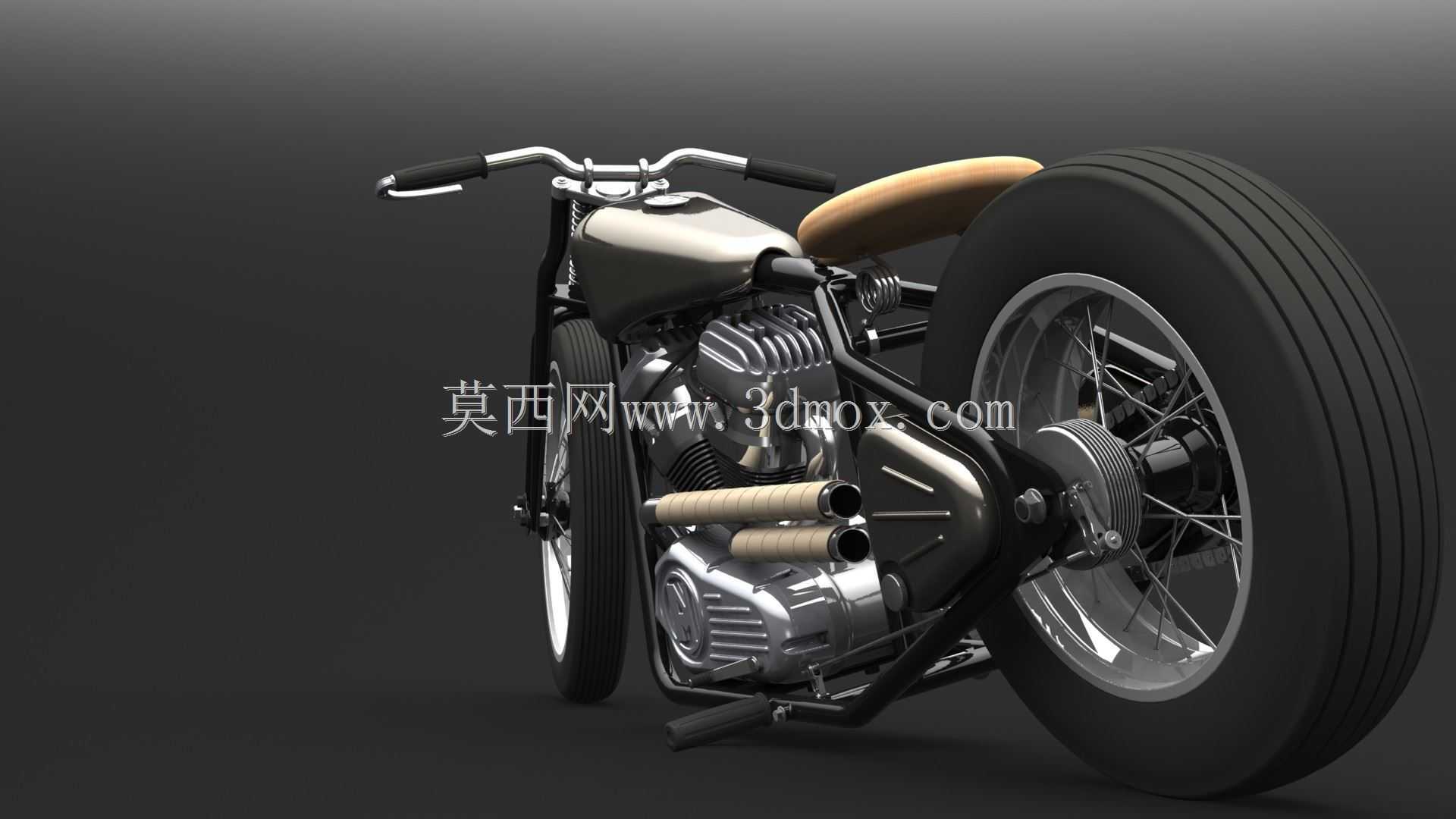

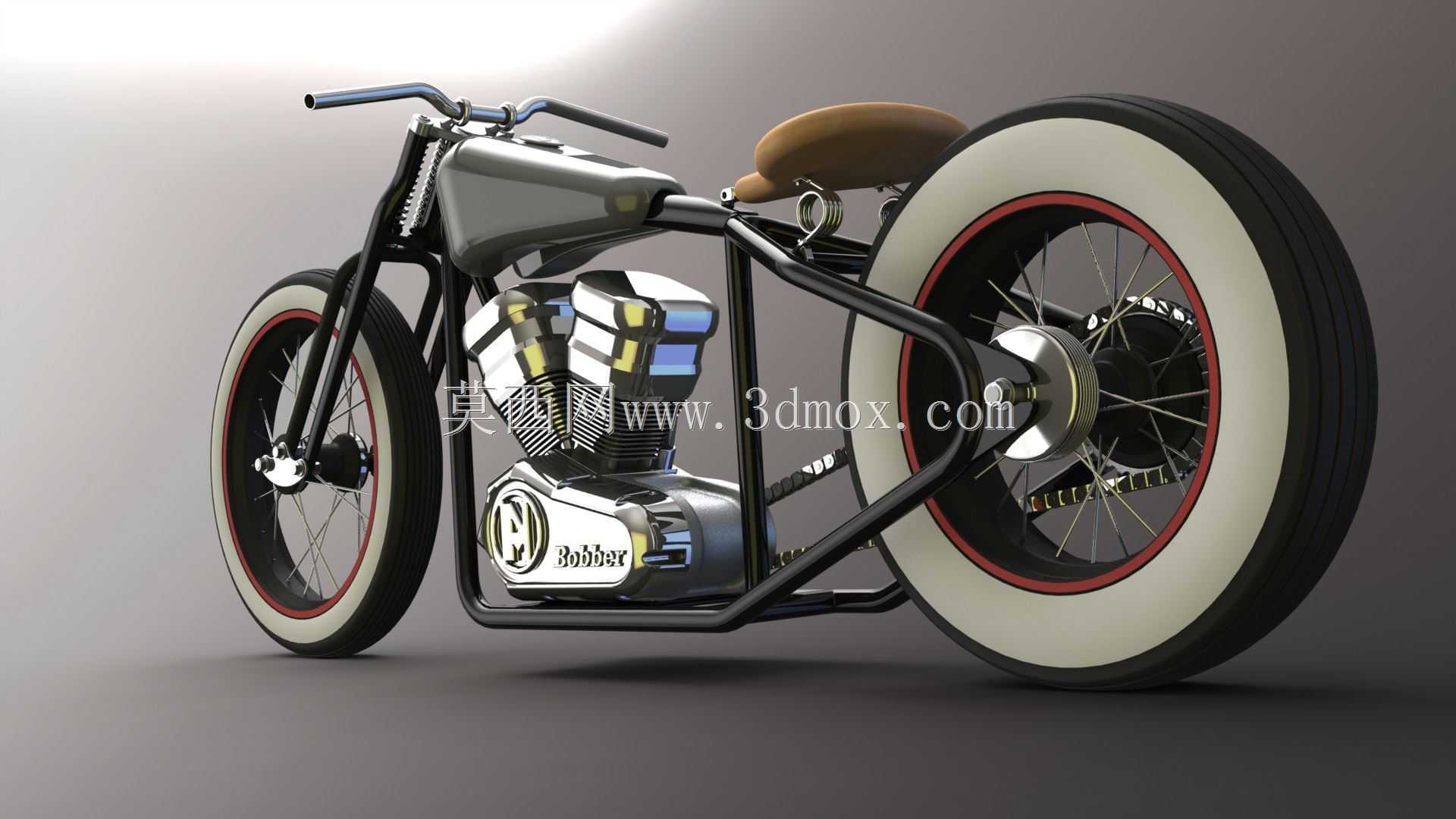

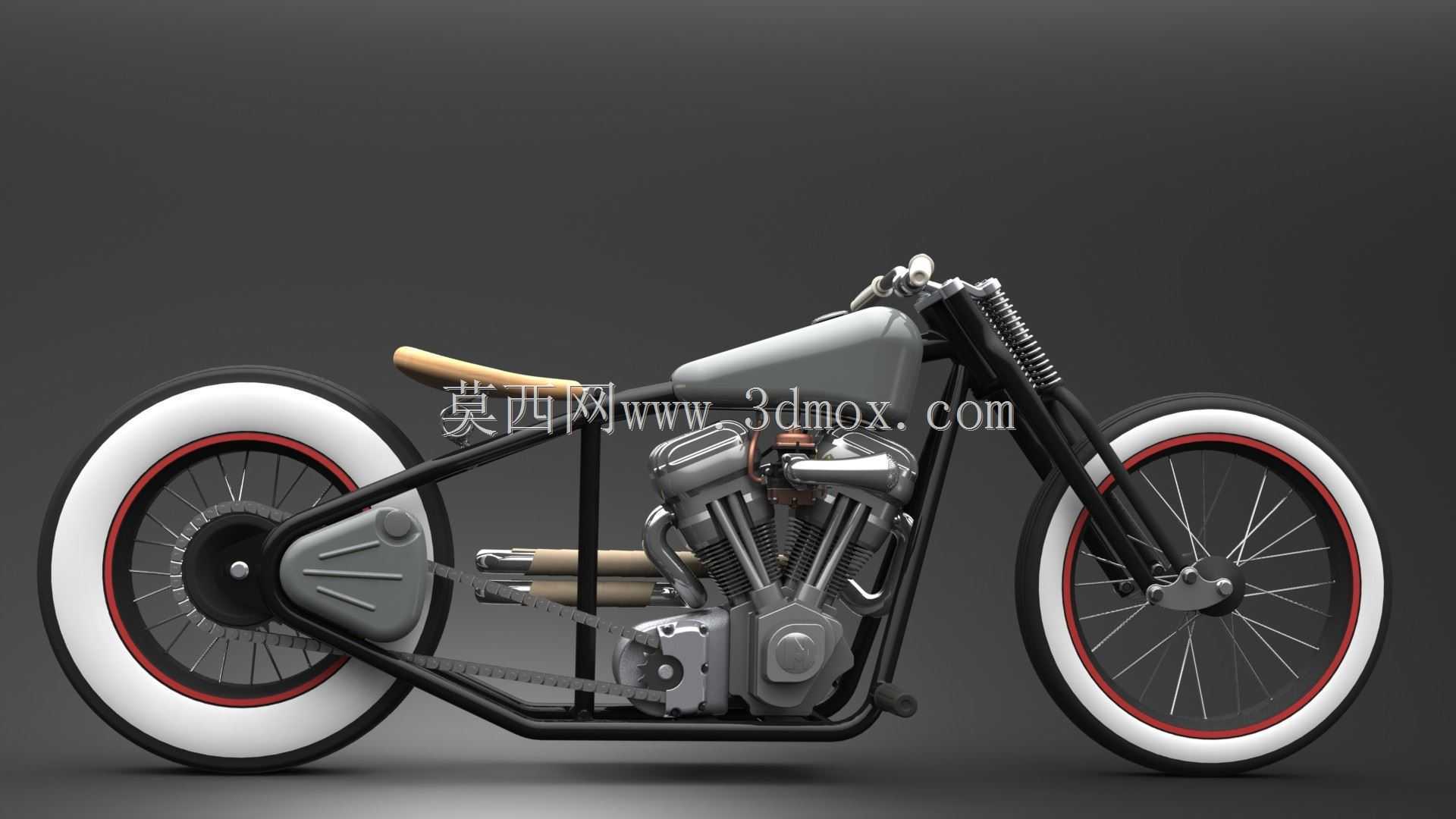

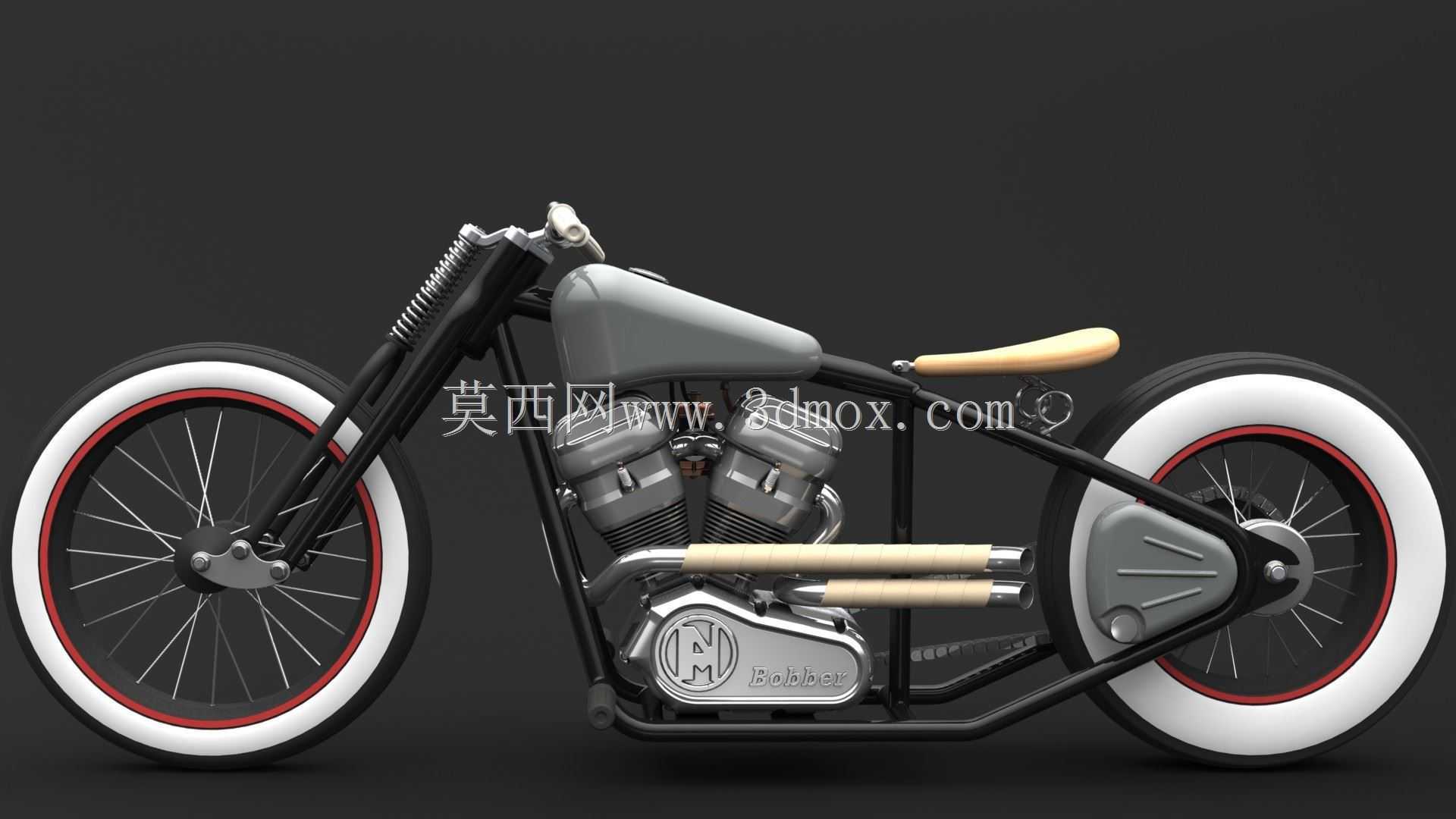

复古bobber风格定制摩托车整车结构设计

　　这款定制化两轮机车的结构设计，核心围绕轻量化bobber风格的骑行需求展开，在结构布局上优先压缩冗余部件，将整车干重控制在同排量巡航机车的65%左右，适配城市短途休闲骑行、定制机车展示、复古骑行活动等多场景使用需求。从实际使用场景来看，这类定制机车并不适配长距离高速巡航，其硬尾车架结构、平直单座布局的设定，主要针对铺装路面的中低速行驶场景，兼顾骑行姿态的风格表达与基础通勤的实用性，在城市休闲出行、机车文化展陈、小众骑行聚会场景中，这类极简风格的机车具备较强的辨识度。

　　动力总成部分采用V型双缸发动机布局，缸体夹角设定为45度，兼顾低转速扭矩输出与整车横向空间的压缩，发动机安装点位采用三点式硬连接结构，直接固定在车架下管与中部加强梁的焊接支座上，安装边界预留了12mm的调整间隙，可适配同系列不同排量的同结构发动机换装，无需额外修改车架焊接点位。排气系统采用不等长双出直排结构，前段排气从缸头引出后沿车架下沿平行布置，尾段出口位置对准后轮轴心水平线，既避免了排气高温对后轮胎面的烘烤，也保证了整车侧面线条的流畅度，排气安装吊耳采用橡胶衬套缓冲结构，可抵消发动机运转带来的高频振动，避免排气接口处出现应力开裂。

　　行走系统部分采用前后等直径辐条轮组，轮辋直径为21英寸，轮胎选用白边复古真空胎，胎壁厚度为120mm，兼顾铺装路面的滤震效果与复古外观的视觉协调性。前悬挂采用弹簧头结构，外露式螺旋弹簧搭配液压阻尼杆，行程设定为80mm，既保留了老式机车的外观特征，也能过滤铺装路面的细碎颠簸，前叉倾角设定为32度，拖曳距为110mm，保证直线行驶稳定性的同时，兼顾低速转向的灵活性。后悬挂采用硬尾结构，取消了传统后减震器，通过后摇臂与车架的刚性连接传递路感，仅通过坐垫下方的高密度发泡层提供基础缓冲，这种结构虽然牺牲了部分长途骑行的舒适性，但大幅简化了车架后部结构，降低了整车重量，也契合bobber风格极简的设计理念。

　　车架部分采用硬尾管式焊接结构，主车架采用直径38mm的无缝钢管弯折成型，下管、立管、后上叉、后下叉之间采用满焊连接，关键受力节点增加了三角形加强筋板，车架整体扭转刚度控制在1200N·m/deg以上，可承受V缸发动机大扭矩输出带来的载荷冲击。油箱采用窄体水滴造型，容量设定为8L，安装位置紧贴车架上管，底部与发动机顶部预留20mm的散热间隙，避免发动机高温传导至油箱内部造成燃油蒸发过快。坐垫采用单座薄款设计，安装位置位于后轴前方150mm处，座高设定为720mm，适配多数身高的骑行者双脚着地的需求，坐垫支架采用2mm厚钢板冲压成型，通过螺栓固定在后上叉的焊接支座上，拆卸维护便捷。

　　转向系统采用传统的车把转向结构，车把选用窄幅直把，安装高度与油箱上沿齐平，骑行时上半身姿态略微前倾，符合bobber风格的骑行姿态设定，转向限位块焊接在立管下部，左右转向角度各为38度，避免转向过度时车把与油箱发生磕碰。制动系统采用前后碟刹结构，前刹车盘直径为300mm，搭配双活塞浮动卡钳，后刹车盘直径为260mm，搭配单活塞卡钳，制动管路沿车架内侧布置，通过塑料卡扣固定在车架管上，避免外露影响外观整洁度。整车电气系统采用简化布局，电瓶放置在变速箱下方的安装盒内，主线束沿车架上管内部穿设，仅在灯具、开关、发动机点火模块位置预留出线接口，大幅减少了外露线束对外观的影响，也降低了线束老化破损的概率。

　　从设计思路来看，这款机车的结构设计始终围绕“极简轻量化”的核心原则，所有非必要的装饰件、覆盖件全部取消，将发动机、车架、排气等核心结构部件直接作为视觉表达的元素，在保证结构强度、行驶安全性的前提下，尽可能压缩整车的冗余重量，同时兼顾复古风格的视觉协调性。各部件的安装边界都经过反复校核，比如前挡泥板与前轮胎面的间隙控制在30mm，满行程压缩时不会发生碰擦；后摇臂转动角度范围经过测算，在轮胎最大跳动量下不会与车架、排气发生干涉；脚踏位置位于发动机前方，换挡杆、后刹车踏板的操作行程都符合人体工程学要求，长时间骑行不会产生过度的操作疲劳。
