管道连接用弹性联轴器结构设计

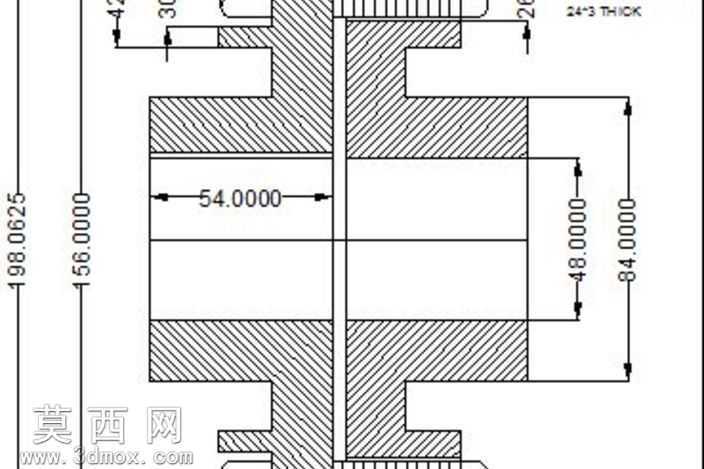

本弹性联轴器为管道连接场景下的传动连接件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计公差规范，对各段轴径、配合长度、槽位尺寸进行精准约束，从工程图纸中标注的尺寸参数出发，先绘制半剖截面草图，通过旋转特征生成主体基础结构，再对端面的定位槽、配合止口进行切除特征建模，保证各尺寸与图纸标注完全匹配，其中主体配合段长度54mm，单侧外伸段轴向尺寸48mm，整体最大外径156mm，径向最大轮廓尺寸98.0625mm，端面预留2mm厚度的挡边结构，适配24*3规格的密封垫安装需求。材质配置上，主体刚性连接部分选用45号钢材质，赋予金属哑光钢质材质属性，弹性缓冲部分选用丁腈橡胶材质，设置高摩擦系数、低弹性模量的材质参数，模拟实际工作中弹性件吸震缓冲的物理特性，渲染阶段采用半剖视角展示内部配合结构，对剖面线区域做纹理区分，清晰呈现刚性构件与弹性元件的装配位置关系。结构设计上采用凹凸嵌合的爪式配合结构，两侧半联轴器的凸爪与凹槽交错嵌合，中间预留弹性元件的安装空间，既能够传递额定扭矩，又可以补偿两轴端的径向、角向安装偏差，同时通过弹性元件的形变吸收管道传动过程中的振动冲击，避免刚性连接导致的应力集中问题。设计思路围绕管道传动场景的实际需求展开，优先保证连接可靠性与对中补偿能力，简化安装定位结构，端面止口设计可实现快速装配定位，无需复杂调整即可完成两轴端的对接，整体结构无冗余部件，加工工艺性良好，各切削面均设置合理的退刀空间，适配常规车削、铣削加工流程，可直接用于管道传动系统的装配选型参考，也可作为同类型联轴器设计的参数化模板，通过修改关键尺寸参数即可快速生成不同规格的适配模型。
