柴油汽车涡轮增压器三维结构设计

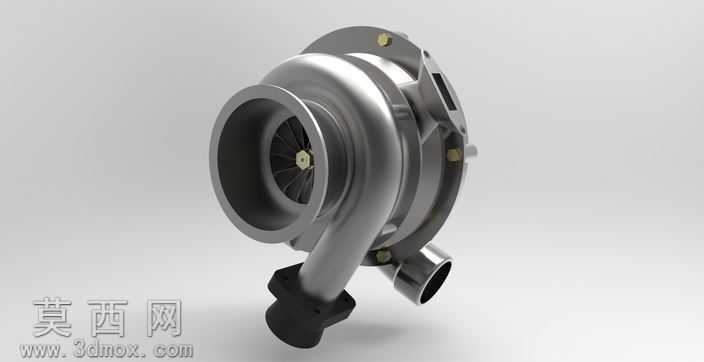

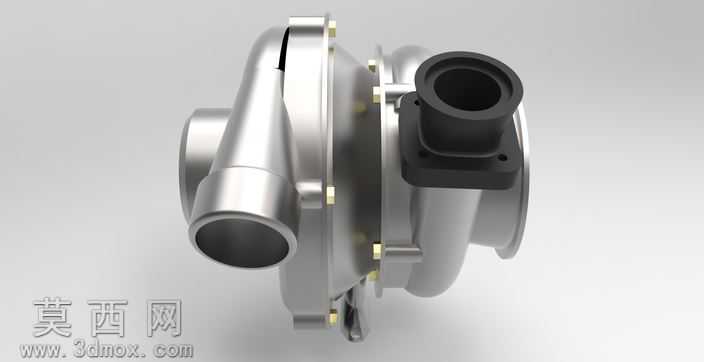

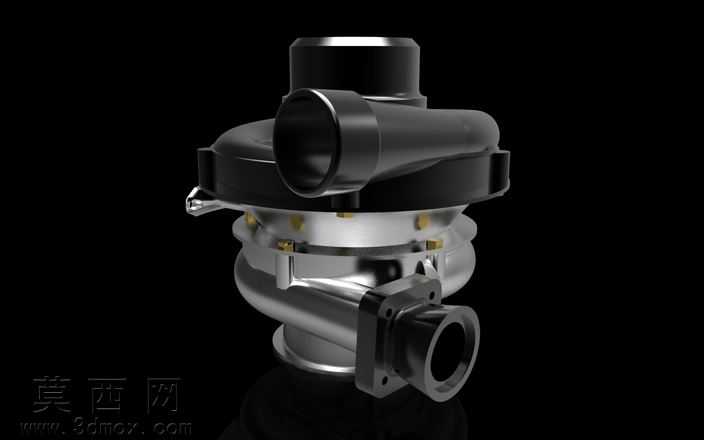

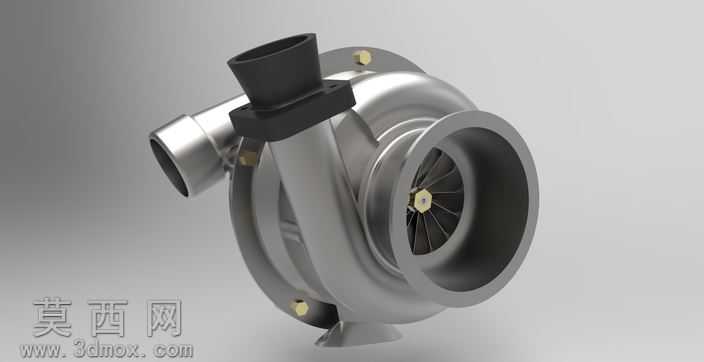

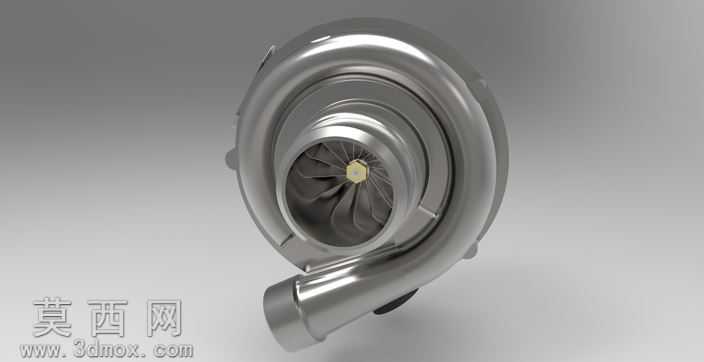

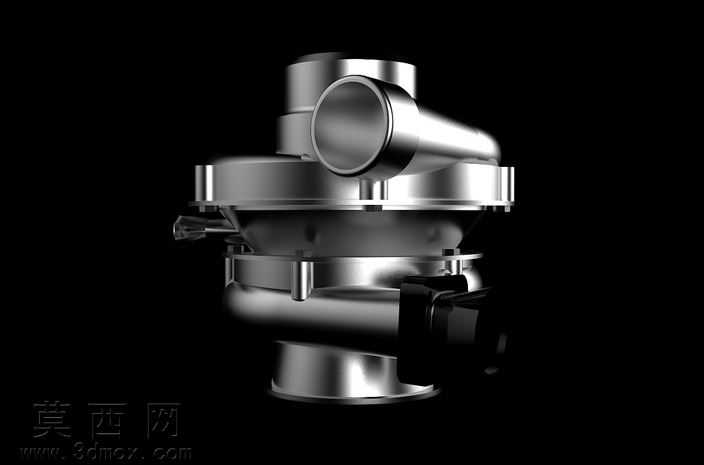

本作品为柴油汽车涡轮增压器的三维建模设计，建模过程参考了柴油车量产涡轮增压器的实物结构特征，在三维建模软件中完成全参数化的结构搭建，完整还原了涡轮增压器的核心组成与装配关系。模型构建过程中，首先梳理涡轮增压器的工作逻辑与结构组成，将整体拆分为压气机壳体、涡轮壳体、中间体、连接法兰、进出气接口等多个独立零部件，逐一完成单个零件的特征建模：针对金属壳体部分，通过旋转、拉伸、布尔运算等基础特征搭建主体轮廓，再对壳体表面的安装凸台、螺栓孔位、加强筋结构进行细节刻画，保证每个安装位的尺寸匹配实际装配需求；针对进出气接口的黑色塑料/橡胶连接件，单独完成密封端面、安装耳位的结构设计，还原接口处的密封结构与固定点位。材质与渲染环节，对压气机侧的亮面金属壳体赋予抛光铝合金材质，调整金属粗糙度与反射参数，还原铸铝壳体经机加工后的金属质感；对涡轮侧的高温壳体赋予耐高温铸铁材质，调整材质的哑光质感与细微氧化纹理，区分不同工作温区壳体的材质差异；对连接螺栓、密封垫片等标准件分别赋予镀锌金属、橡胶密封件的对应材质，最终通过场景布光完成渲染，呈现出涡轮增压器的真实外观质感。结构设计上，模型完整还原了涡轮增压器的浮动轴承安装位、冷却油路通道、密封环槽等内部核心结构的外部对应特征，各零部件之间的装配间隙、连接关系完全符合实际产品的装配逻辑，既可以用于展示涡轮增压器的外部结构组成，也可作为汽车动力系统教学、零部件结构认知的参考模型，还能为相关配件的改装设计、结构优化提供基础的三维模型参考。整个建模过程严格遵循机械零部件的设计规范，所有特征参数均参考同类型量产产品的通用尺寸设定，没有出现结构错位、特征缺失的问题，模型的曲面过渡顺滑，棱角处的工艺倒角、安装面的平面特征都得到了完整还原，能够直观展现柴油车涡轮增压器的典型结构特点。
