嵌套式三色组合阀用弹簧三维结构设计

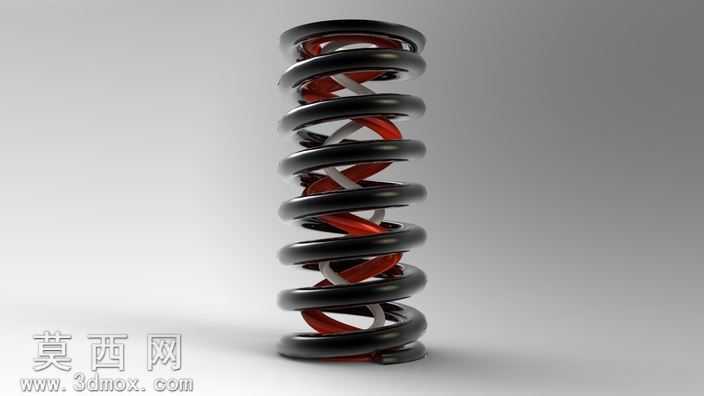

本作品为阀用嵌套组合弹簧的三维建模设计成果，整体采用三层同心嵌套的螺旋弹簧结构设计，通过三维建模软件完成全参数化的特征构建，建模过程中严格遵循螺旋压缩弹簧的设计规范，对每一层弹簧的线径、中径、节距、有效圈数、支撑圈数都做了精准的参数约束，确保三层弹簧在同轴装配状态下不会出现运动干涉，同时匹配阀类部件内部的安装空间尺寸要求。建模阶段首先绘制各层弹簧的螺旋引导线，依据不同线径参数生成对应的螺旋实体特征，对弹簧两端的支撑圈做了并圈磨平的细节处理，还原实际五金弹簧的加工工艺特征，保证模型结构与工业量产的弹簧实物结构一致。材质与渲染环节，针对三层弹簧分别赋予差异化的材质表现，最外层大线径弹簧采用哑光黑色金属材质，模拟发黑处理的弹簧钢表面质感，中层弹簧采用亮面红色烤漆金属材质，内层小线径弹簧采用哑光银灰色金属材质，通过材质色彩的区分清晰展现三层嵌套的结构层次；渲染阶段搭建柔和的影棚光照环境，添加适度的环境反射效果，精准呈现不同材质弹簧的表面反光特性、金属质感，让模型的视觉呈现贴近真实工业零件的实物观感。结构设计层面，采用三层嵌套的组合弹簧结构，能够在有限的安装空间内获得更高的整体刚度与承载能力，相比单根弹簧可适配更宽的载荷区间，同时不同刚度的三层弹簧配合，能够优化弹簧工作过程中的刚度特性曲线，避免阀类部件启闭过程中出现弹力突变，提升阀件工作的稳定性与平顺性；建模过程中对各层弹簧的旋向做了差异化设置，避免弹簧受压时相邻层弹簧出现卡滞问题，所有装配间隙都经过参数校验，保证模型可直接用于后续的阀件装配仿真、运动力学模拟等工作。
