V8发动机进气歧管结构三维设计

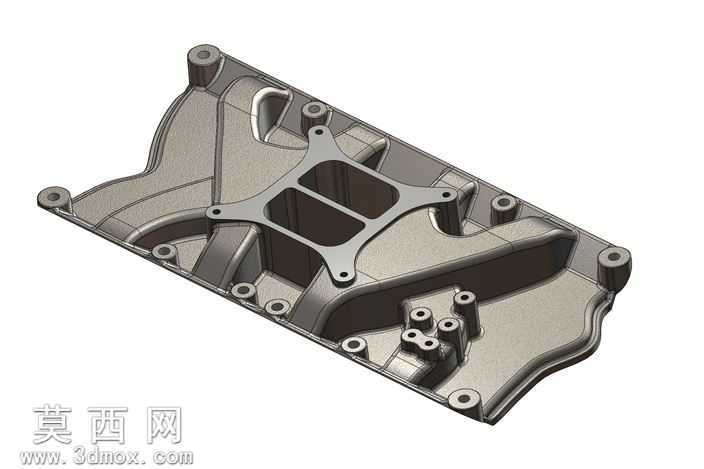

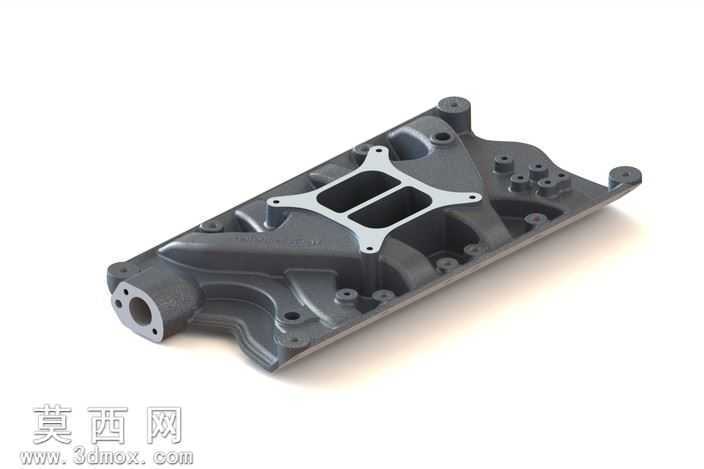

本作品为V8发动机配套进气歧管的三维结构设计，建模过程依托参数化三维设计环境完成，全程遵循内燃机进气系统的工程设计逻辑，从基础的安装基准面搭建开始，先确定歧管与缸盖对接的法兰端面定位参数，匹配V型八缸发动机的缸体夹角、缸孔排布间距，保证各进气道的接口位置与缸盖进气口完全对齐，避免后续装配出现干涉问题。建模阶段优先完成主体壳体的轮廓构建，通过多截面放样、布尔运算整合各分支气道的流道结构，每一段气道的弯折角度、截面渐变曲率都经过反复调整，尽可能降低进气过程中的气流阻力，保证八个气缸的进气均匀性，避免各缸进气量偏差过大影响引擎动力输出表现。针对歧管上部的化油器安装基座，单独设计了带加强筋的承托结构，基座上的四个固定安装孔位严格匹配通用双腔化油器的安装尺寸，周边的密封槽结构也同步完成建模，可直接用于后续密封垫片的配套设计。模型的材质渲染阶段，主体歧管壳体采用铸铝材质的质感表现，还原砂铸铝合金表面的细微颗粒质感与哑光金属色泽，上部的固定压片采用抛光钢材材质，通过调整金属粗糙度、环境反射参数，清晰区分不同部件的材质差异，同时在模型的边角位置添加真实的铸造圆角、工艺倒角，还原实际零部件的加工工艺特征，避免模型出现尖锐直角等不符合生产实际的结构。整个模型的结构细节完整，包含所有安装固定用的螺栓孔、定位凸台、侧面的传感器安装接口，各部分结构的壁厚均匀，符合铝合金铸造的工艺要求，既可以作为内燃机结构教学的演示模型，也可用于改装车进气系统的方案验证、3D打印样件制作的参考数据，模型的所有特征参数均可编辑调整，方便后续根据不同排量的V8引擎参数修改气道尺寸、安装点位，适配不同的动力改装需求。
