塑胶制品成型用精密注塑模具结构设计

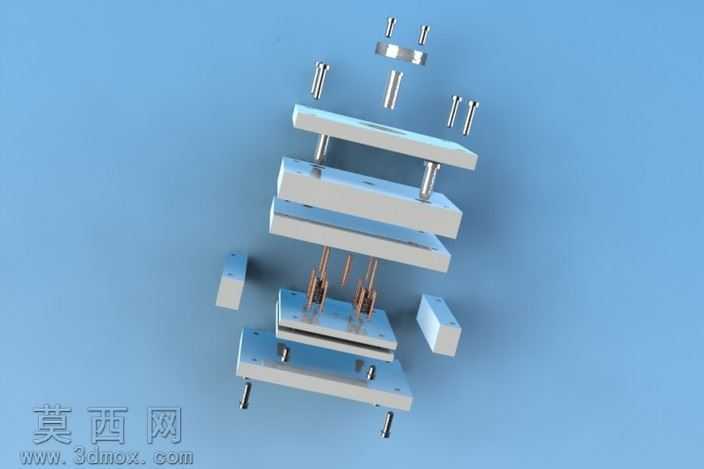

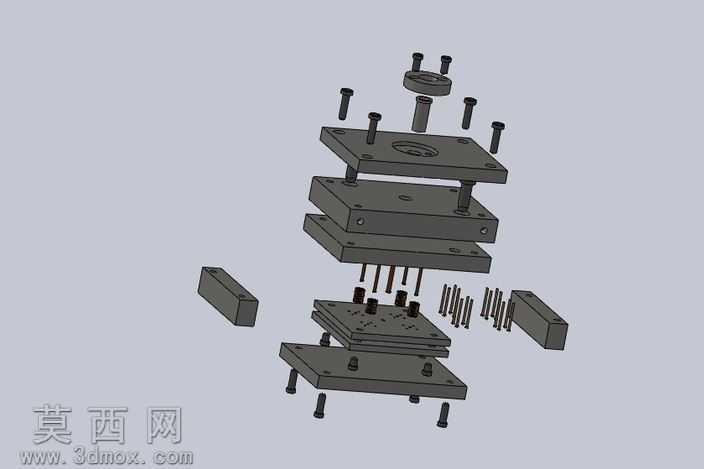

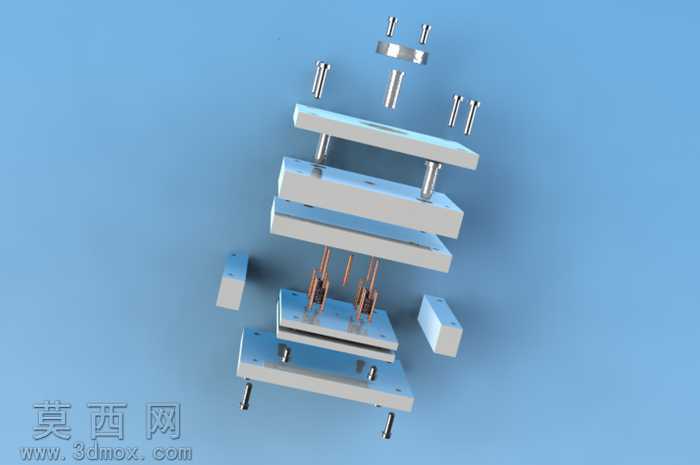

本套注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，从产品分型面的合理选取出发，优先保证开模时产品能够顺利留于动模侧，避免脱模过程中出现产品粘定模、拉伤变形等常见问题。建模阶段对模具的各个组成部件进行了独立的参数化特征构建，涵盖定模座板、定模板、动模板、动模座板、型芯、型腔、浇注系统、冷却水路、顶出机构、导向定位机构等核心模块，所有部件的装配配合公差均按照注塑模具实际加工要求进行预留，确保各运动部件在开合模过程中动作顺畅无卡滞。材质配置上，针对模具不同部件的功能需求匹配对应材质属性，型芯型腔部分采用模具钢材质参数设置，表面抛光质感模拟真实模具的高光加工效果，模架部分采用标准中碳钢材质表现，浇注系统、顶杆、导柱导套等标准件则按照行业通用标准件参数进行材质与尺寸匹配，整体渲染效果还原了真实模具的金属质感与装配细节。结构设计层面，浇注系统采用平衡式流道布局，能够保证熔融塑胶在充模过程中均匀填充各个型腔区域，减少产品出现缺胶、飞边、熔接痕等成型缺陷的概率；冷却水路采用随形排布设计，尽可能贴近产品成型表面，保证模具在生产过程中温度均匀可控，缩短成型周期提升生产效率；顶出机构采用顶杆顶出方案，顶杆位置排布避开产品外观面与薄弱结构区域，保证顶出过程中产品受力均匀，避免顶白、顶穿等问题；导向定位系统采用导柱导套配合精定位结构，保证合模过程中型芯型腔的对位精度，避免出现产品错位、壁厚不均等问题。设计过程中充分考虑了模具的加工工艺性与装配便利性，所有非标准结构均采用常规机加工即可实现的设计方案，避免出现难以加工的特殊结构，同时预留了足够的装夹与装配操作空间，降低模具的制造与维护成本。整套模型结构完整，装配关系清晰，能够直接用于模具设计参考、结构教学演示以及生产加工前期的方案验证工作。
