弧形壳体带凸台连接结构玩具积木零件

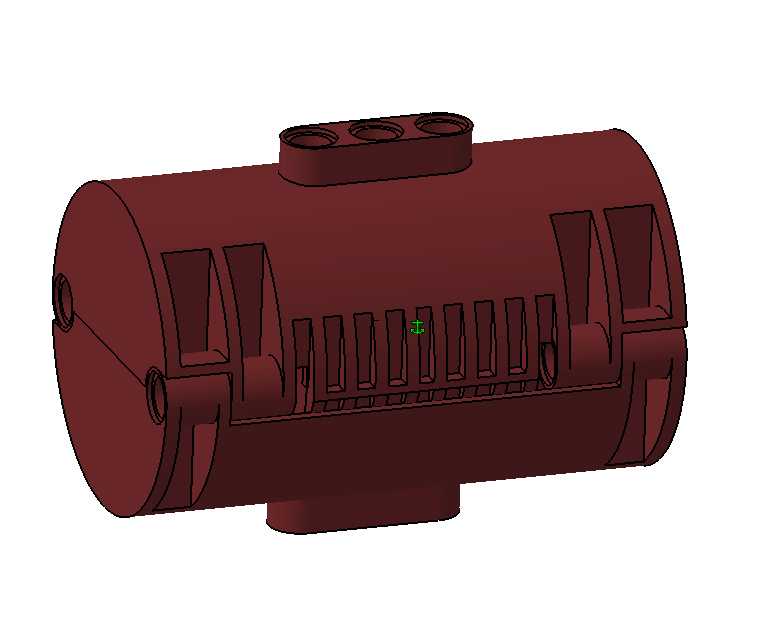

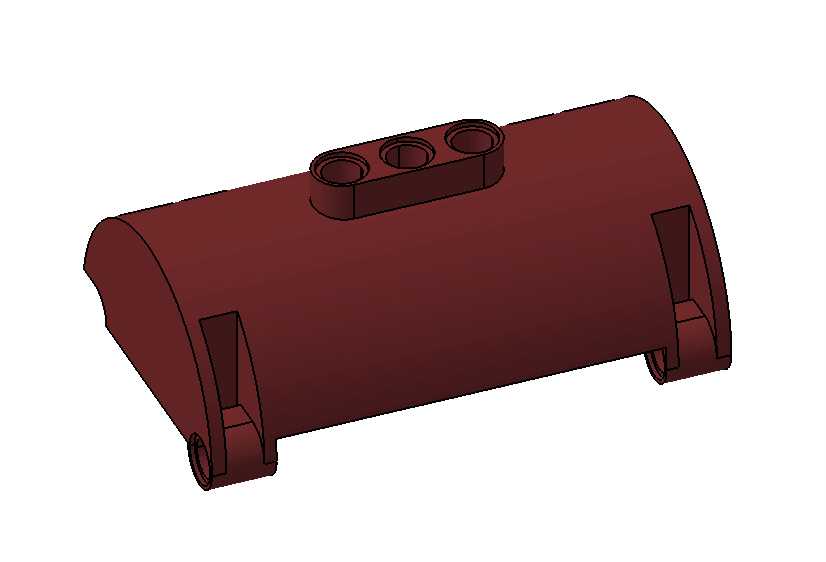

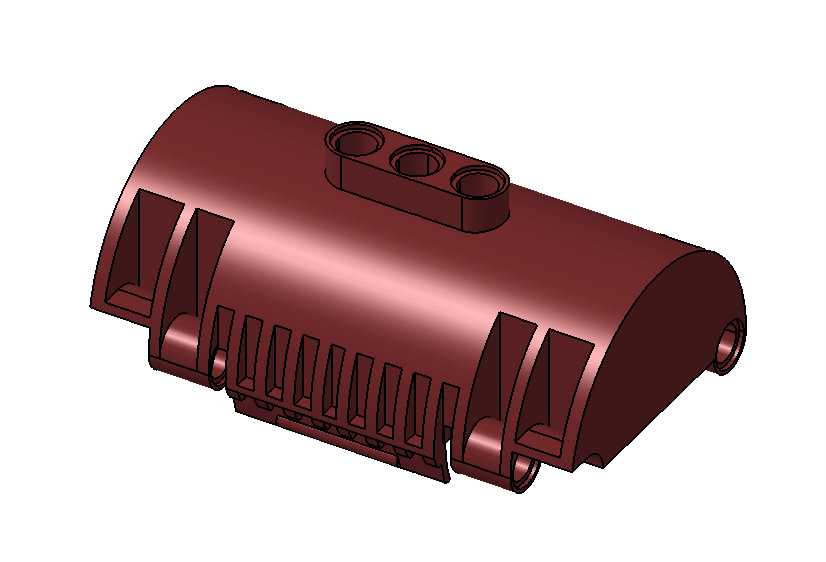

　　这类弧形壳体带凸台的积木零件，主要应用于拼插类玩具的结构搭建场景，在科教类积木套装、创意拼搭玩具组中承担曲面造型过渡、功能舱段模拟的作用，能够实现直条积木无法完成的弧形轮廓搭建，比如模拟交通工具的弧形舱体、设备的圆弧外壳、建筑的曲面墙体等结构。从实际使用角度看，零件主体为半圆弧筒状结构，两端设置带轴孔的连接支耳，顶部集成三个标准拼插凸台，支耳处的轴孔可与带销轴的积木零件实现铰接配合，满足转动副的搭建需求，顶部凸台则兼容标准积木的拼插接口，可直接叠装其他平板类、凸点类积木零件，实现多方向的结构扩展。设计过程中，首先要匹配通用拼插积木的接口公差标准，顶部凸台的外径、凸台间距严格遵循通用拼插尺寸规范，保证与市面主流积木零件的互换性，

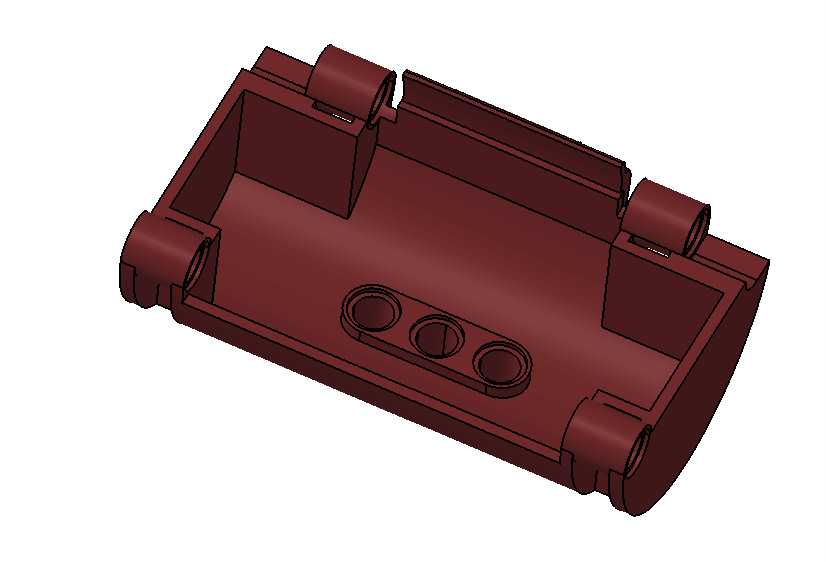

　　避免出现插接过松易脱落、插接过紧难拆卸的问题；两端支耳的轴孔内径、支耳间距也需要匹配对应铰接销轴的尺寸公差，确保转动时无卡滞、无过大旷量。主体弧形壳体的壁厚设计兼顾结构强度与材料用量，内壁做均匀壁厚处理，避免注塑成型时出现缩痕、翘曲等缺陷，壳体边缘做圆角过渡，既避免锐边划伤使用者，也能提升零件边缘的抗冲击能力，防止拼插或跌落时出现边缘崩裂。安装边界方面，零件主体的弧形外径决定了搭建圆弧结构时的最小转弯半径，两端支耳的外伸长度决定了铰接时的相邻零件避让空间，顶部凸台的高度决定了叠装零件后的整体堆叠高度，在搭建组合结构时，需要预留出支耳转动时的运动空间，避免相邻零件在铰接转动时发生干涉。这类零件在实际拼搭中，常作为核心结构件使用，

　　比如搭建仿生机械模型时作为躯干段的弧形外壳，搭建交通工具模型时作为车厢或机身的弧形段，搭建科教演示模型时作为弧形护罩结构，其曲面结构能够大幅提升拼搭成品的造型还原度，弥补直棱直角积木零件的造型局限性。从结构受力角度看，弧形壳体本身具备较好的抗弯折性能，相比平板结构能承受更大的径向压力，在搭建跨度较大的弧形结构时，不需要额外增加过多支撑零件就能保证结构稳定性，两端的铰接支耳做了加厚处理，与主体壳体衔接处做了加强筋过渡，避免频繁转动铰接时出现支耳断裂的问题。建模过程中，需要重点关注各配合面的尺寸精度，凸台的脱模斜度、轴孔的脱模斜度要符合注塑成型的工艺要求，斜度过大会影响配合松紧度，斜度过小会导致脱模困难，同时所有衔接处的圆角要均匀一致，避免应力集中导致零件受力断裂。
