汽车通风划线制动盘带卡钳三维设计

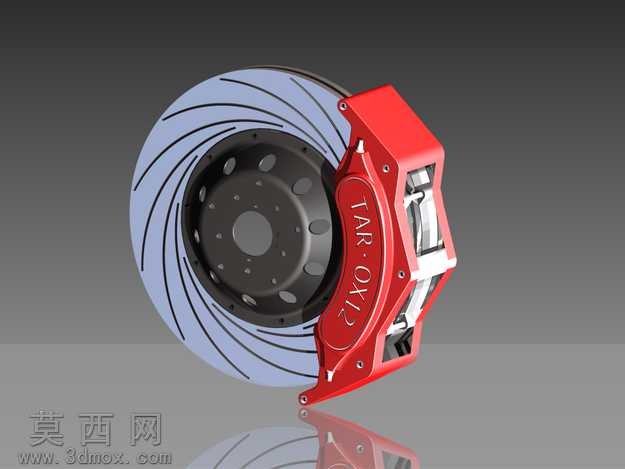

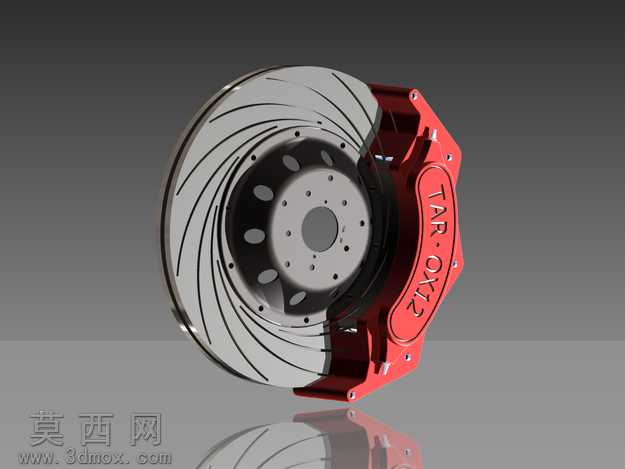

本模型为汽车通风划线式制动盘搭配对向活塞刹车卡钳的完整制动组件三维设计，建模过程中严格参考民用性能车制动系统的实际尺寸比例搭建，先通过草图绘制制动盘的基础轮廓，区分出中心安装法兰、散热通风筋、摩擦工作面三个核心结构区域，再通过阵列特征完成盘面弧形划线导槽的均匀排布，导槽角度经过反复调整，既保证制动过程中可以快速刮除摩擦产生的粉尘、排出高温气体，也避免槽体过深降低摩擦面的结构强度。制动盘内部的通风道采用螺旋导流结构建模，模拟车辆行驶时的气流走向，可在制动工况下快速带走摩擦产生的热量，降低热衰减出现的概率。配套的刹车卡钳采用分体式建模思路，先完成卡钳本体的高强度壳体结构，再依次搭建内部活塞、制动片、固定螺栓、油路接口等细节部件，卡钳表面的标识采用浮雕特征制作，还原真实改装卡钳的外观质感。材质渲染阶段，制动盘摩擦面赋予高碳铸铁材质，调整粗糙度参数模拟长期使用后的细微磨损纹理，中心安装法兰做镀锌防锈的金属质感处理；卡钳主体采用耐高温红色烤漆材质，搭配金属银色的活塞与固定螺栓，制动片添加半金属摩擦材料的粗糙颗粒质感，整体渲染采用影棚布光，添加地面反射效果突出组件的金属质感与结构层次。设计过程中充分考虑部件间的装配干涉问题，卡钳与制动盘之间预留了合理的制动片活动间隙，中心安装孔的孔位、螺栓间距均符合通用乘用车的轮毂安装标准，可直接用于汽车制动系统的教学演示、改装方案展示，也可作为相关零部件设计的参考原型，帮助设计者快速理解盘式制动器的工作原理与结构组成，模型的各个部件均为可编辑参数化特征，可根据不同车型的制动需求调整盘径大小、卡钳活塞数量、划线排布方式等参数，适配不同的制动性能要求。
