厨房沥水置物收纳架三维设计作品

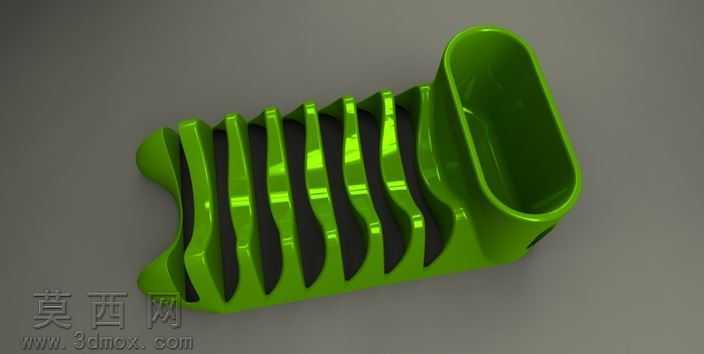

本作品为厨房场景使用的沥水收纳器具，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过草绘绘制主体轮廓曲线，精准定位置物区与接水导流区的衔接边界，利用拉伸、曲面放样、阵列等特征命令完成整体造型构建。主体置物区域采用等距排布的波浪形支撑肋条结构，肋条之间预留均匀的沥水间隙，既能够稳定承托清洗后的餐具、蔬果等物品，又可以让残留水分快速顺着间隙下落，避免积水滋生细菌；肋条的波浪曲面经过曲率连续优化，边缘做了圆角过渡处理，不会刮伤餐具表面，也能避免使用过程中划伤手部。侧边设置一体化的杯状收纳槽，可单独放置筷子、勺叉等小型餐具，实现分区收纳功能，收纳槽底部预留微小沥水孔，避免槽内积水。整体材质选用食品级亮面绿色塑料，渲染阶段采用Keyshot完成材质与场景搭建，为塑料材质添加合适的反射与粗糙度参数，还原亮面塑料的光泽质感，同时通过环境光遮蔽效果突出肋条之间的结构层次，让整体造型的立体感更强。结构设计上充分考虑一体注塑成型的工艺要求，所有转角处均设置合理的脱模斜度，壁厚保持均匀一致，避免出现注塑缩痕、填充不满等工艺问题；底部设置微小的支撑脚垫，放置时能够保持平稳，同时垫高主体让底部空气流通，加快沥水干燥速度。设计思路围绕厨房日常使用的实际需求展开，在保证沥水、收纳核心功能的前提下，通过流畅的曲面造型提升产品的视觉美观度，一体化的结构设计减少了多余零部件，既降低了生产制造成本，也方便日常使用后的清洁打理，整体造型紧凑不占用过多厨房台面空间，适配多数家庭厨房的台面使用场景，肋条的排布密度经过反复调整，既保证了支撑强度，也不会因为间隙过大导致小型餐具滑落，兼顾了实用性与美观性。
