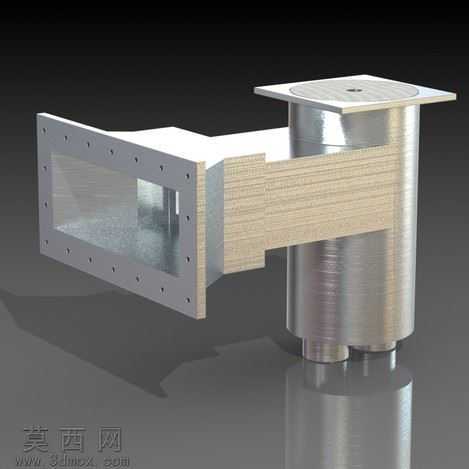

异径转接导流腔体结构三维建模作品

本作品采用三维参数化建模思路完成整体结构搭建，建模初期先梳理构件的功能逻辑，明确其作为流体介质转接导流部件的核心定位，先绘制核心基准面与基准轴，确定方型法兰接口、垂直柱形腔体、侧向导流通道三者的空间位置关系，保证各部分轴线的垂直度与同轴度符合机械装配公差要求。建模过程中，方型法兰端优先绘制带安装孔位的法兰盘草图，通过拉伸凸台生成法兰基体，对法兰端面的密封槽、安装沉孔采用切除拉伸命令完成细节构建，所有安装孔位采用圆周与线性阵列方式排布，保证孔位间距的均匀性与位置精度。垂直柱形腔体部分采用薄壁拉伸特征生成筒状结构，对腔体顶部的安装平台单独绘制草图，通过拉伸与切除命令完成平台上的定位槽与连接孔设计，腔体底部的导流出口采用放样命令实现柱形腔体到出口小径的平滑过渡，避免流体流经时产生紊流。侧向连接的方型通道与垂直腔体采用合并实体的方式完成布尔运算，对两者的连接过渡区域添加圆角特征，减少应力集中的同时优化流体通过的平顺性，通道外侧的加强筋采用筋特征命令生成，提升整体构件的结构强度，避免承压工况下出现形变。材质渲染阶段，为构件赋予哑光磨砂金属材质，调整材质的粗糙度与反射参数，模拟铸铝构件的真实表面质感，场景采用三点布光方式，主光源从侧上方投射突出构件的结构轮廓，补光弱化阴影区域的死黑问题，环境光添加微弱的冷色调反射，提升渲染图的整体层次感。结构设计上充分考虑实际工况的使用需求，法兰端的密封槽设计可适配密封圈安装，保证连接部位的密封性，各过渡区域的圆角处理既符合机械加工的工艺要求，也能减少流体输送过程中的阻力损耗，整体模型的所有特征均保留参数化建模历史，可根据实际使用的管径、压力参数快速调整尺寸，适配不同的管路转接场景，建模过程中对所有配合面的尺寸公差进行预留，保证后续生成工程图时可直接标注形位公差与配合精度，满足实际加工生产的要求。
