BOXX工作站机箱立体结构设计方案

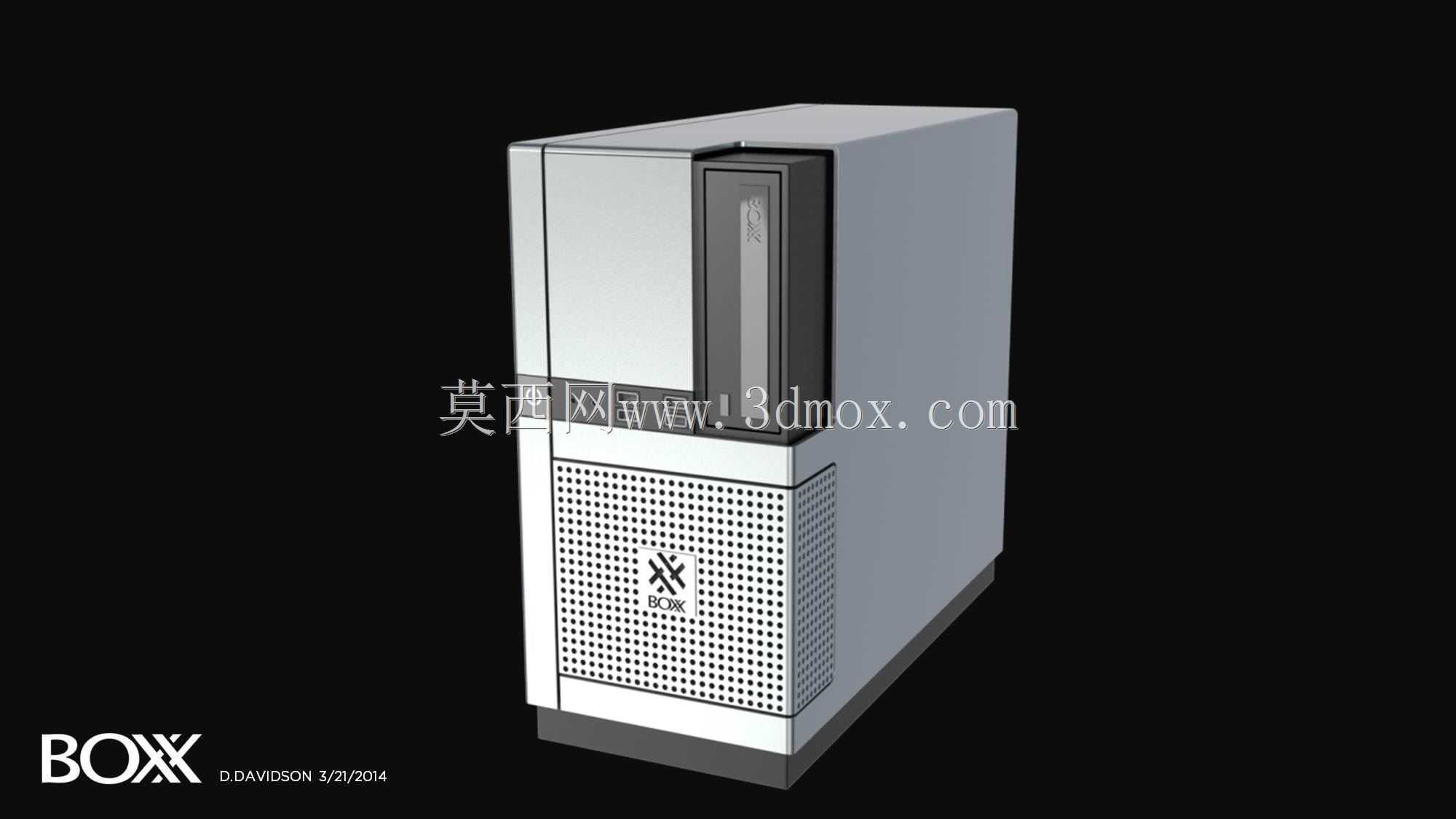

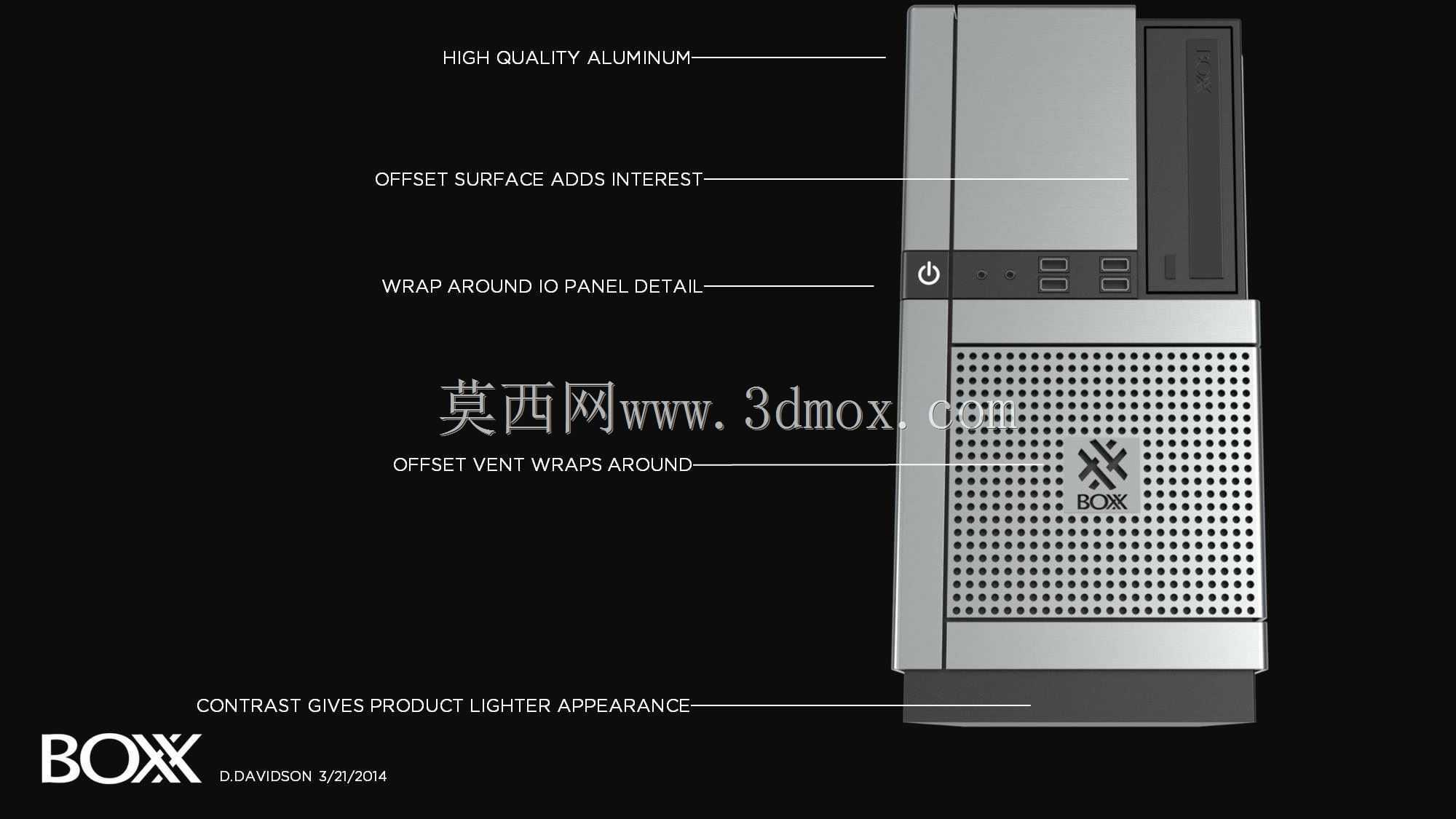

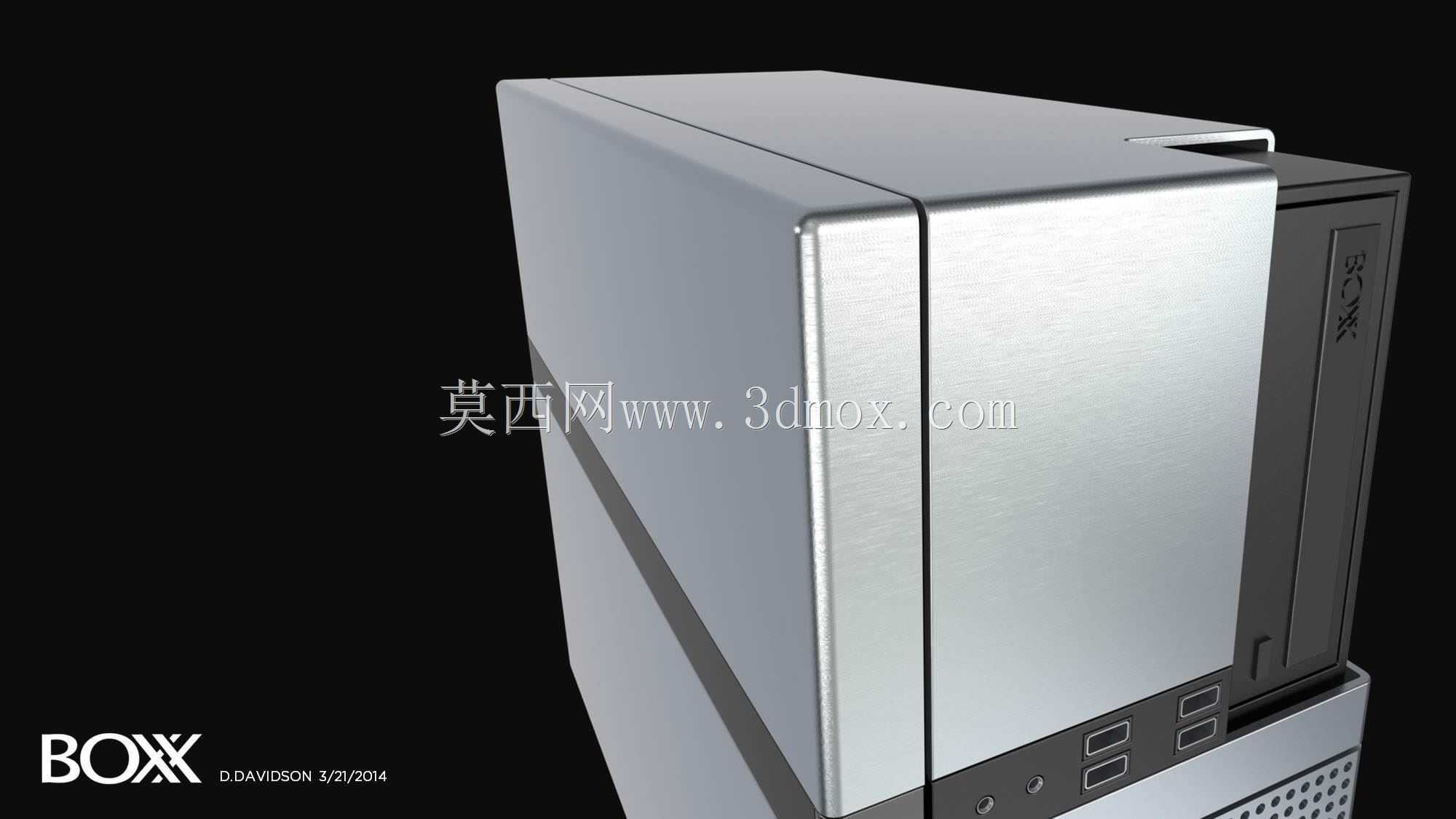

　　这款工作站机箱的结构设计，核心面向高性能图形计算、三维建模渲染、工业仿真运算这类高负载长时间运行的使用场景，区别于普通消费级台式机机箱，它在结构冗余、散热冗余、硬件扩展兼容性上做了针对性的工程优化。从实际装机运维的角度看，机箱前面板没有做隐藏式的接口与按键设计，而是将光驱位、前置IO接口、电源按键直接作为面板视觉构成元素，通过线条分割与材质色差做功能区划分，运维人员不需要俯身寻找接口或按键，站在工位正面就能快速完成U盘插拔、光盘读取、开关机操作，这种外露式的功能布局反而降低了高频操作的动作成本，适合工作室、机房这类需要频繁操作设备的使用环境。

　　机箱整体采用立式ATX结构布局，内部空间预留了足够的硬件安装边界，主板安装位兼容全尺寸工作站主板，CPU散热区域的高度冗余可以兼容大尺寸塔式风冷散热器或者240规格的一体式水冷排，不会出现消费级小机箱常见的散热器顶侧板、内存挡散热的干涉问题。电源仓位采用下置独立分区设计，和主板、显卡区域做了物理分隔，电源自身的进风通道独立从机箱底部抽取冷风，不会被显卡、CPU排出的热风影响进气温度，能有效降低高负载下电源的电容工作温度，延长电源的连续无故障运行时长。

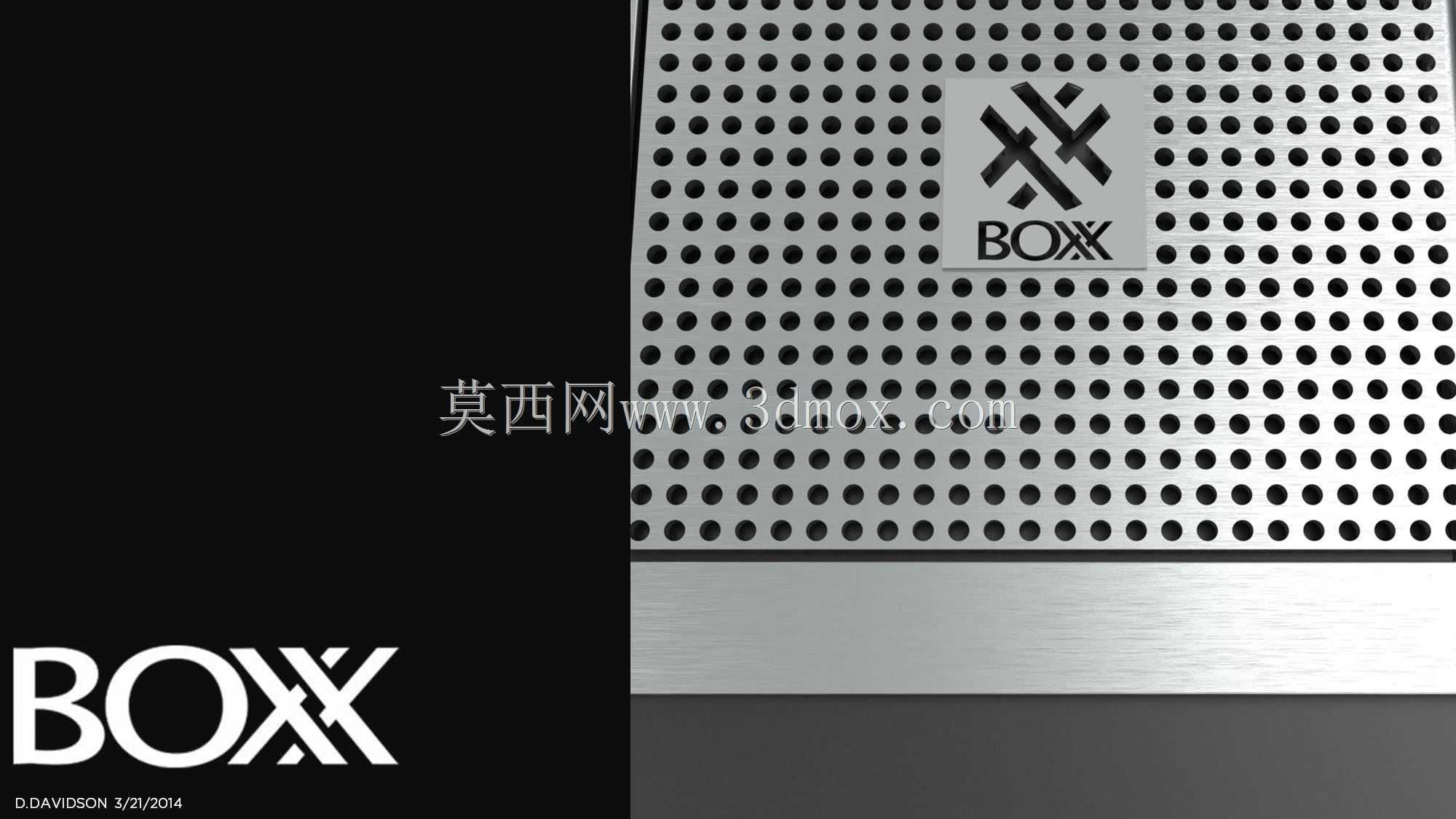

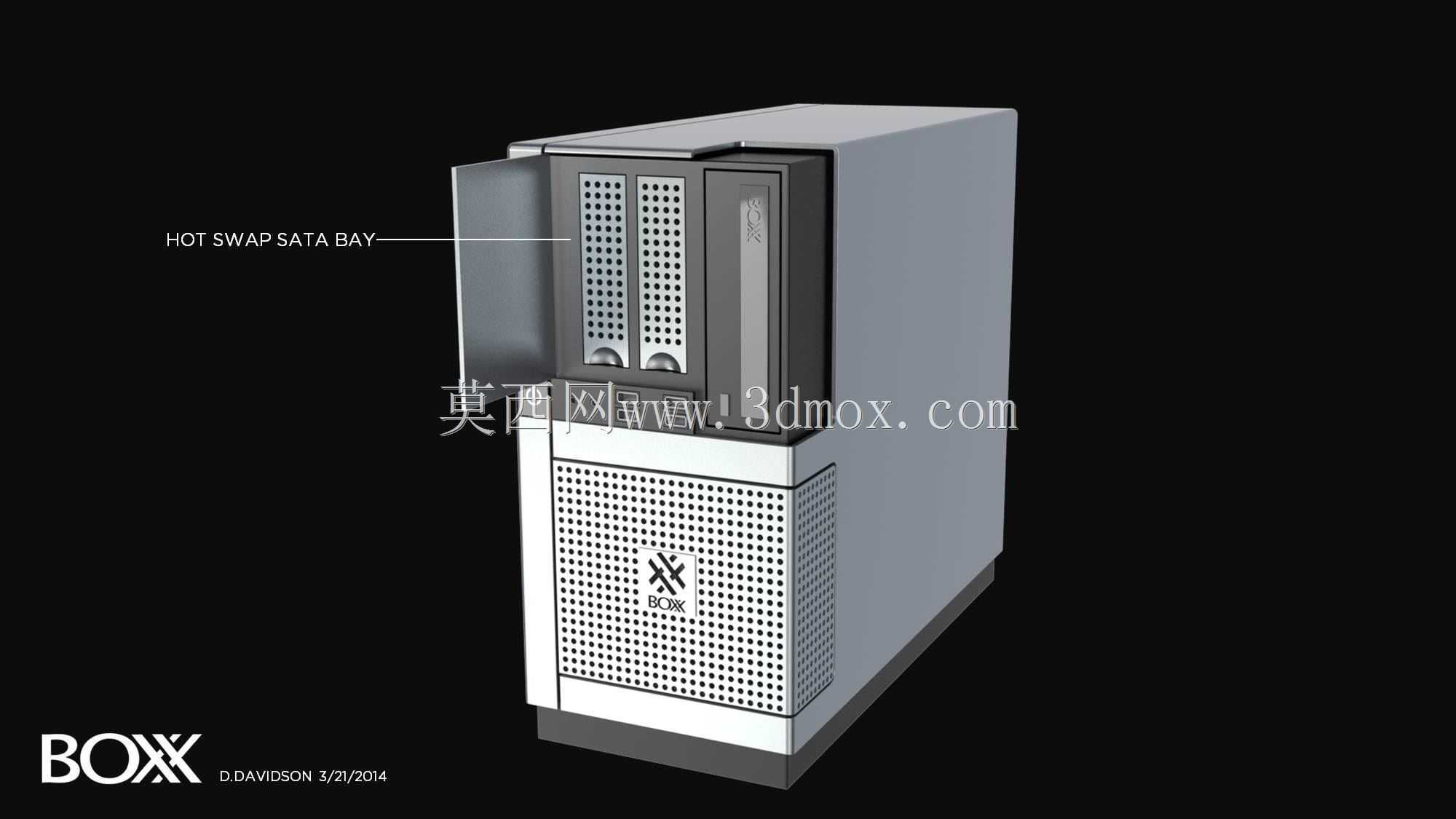

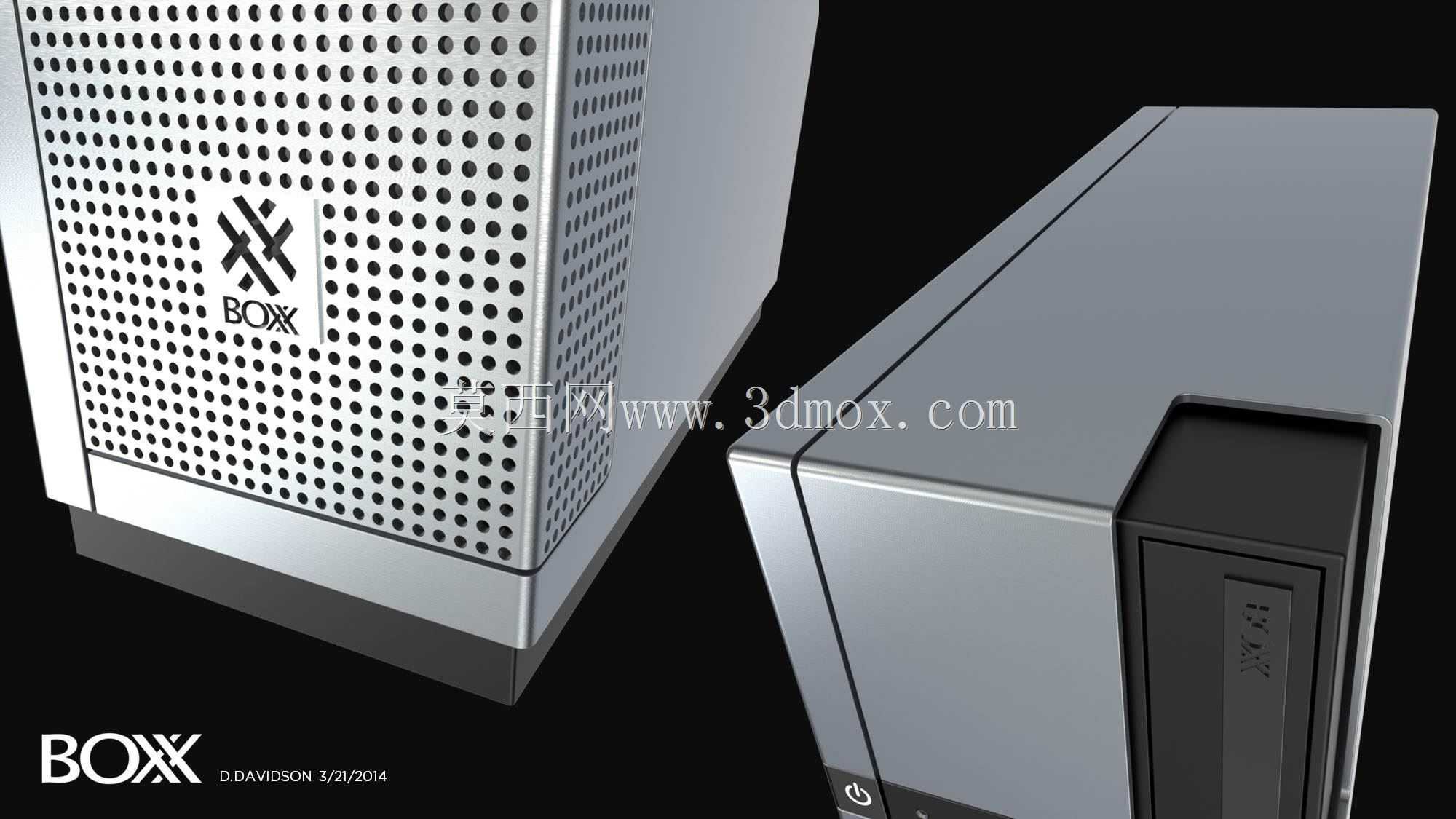

　　在存储扩展的结构设计上，机箱内部除了常规的3.5寸硬盘仓位，还预留了SATA热插拔托架的安装位，托架采用免工具卡扣结构，运维人员更换存储硬盘时不需要拧动螺丝，也不需要打开整个机箱侧板，只需要打开对应仓位的挡板就能直接抽出硬盘托架完成更换，对于需要频繁更换项目存储盘、做数据离线备份的三维设计工作室来说，这个结构能大幅减少硬件维护的停机时间。前面板下方的进风区域采用大面积冲孔网结构，冲孔的开孔率经过测算，在保证钣金结构强度的前提下最大化进风面积，冲孔网背后可以安装多枚120mm规格的进气风扇，冷风直接吹过硬盘仓位、显卡区域，再通过机箱后部、顶部的排风孔将热量带出，形成贯穿式的散热风道，即使机箱内搭载多块高功耗专业图形卡、满配机械硬盘，长时间满负载运行时也不会出现局部积热导致的硬件降频问题。

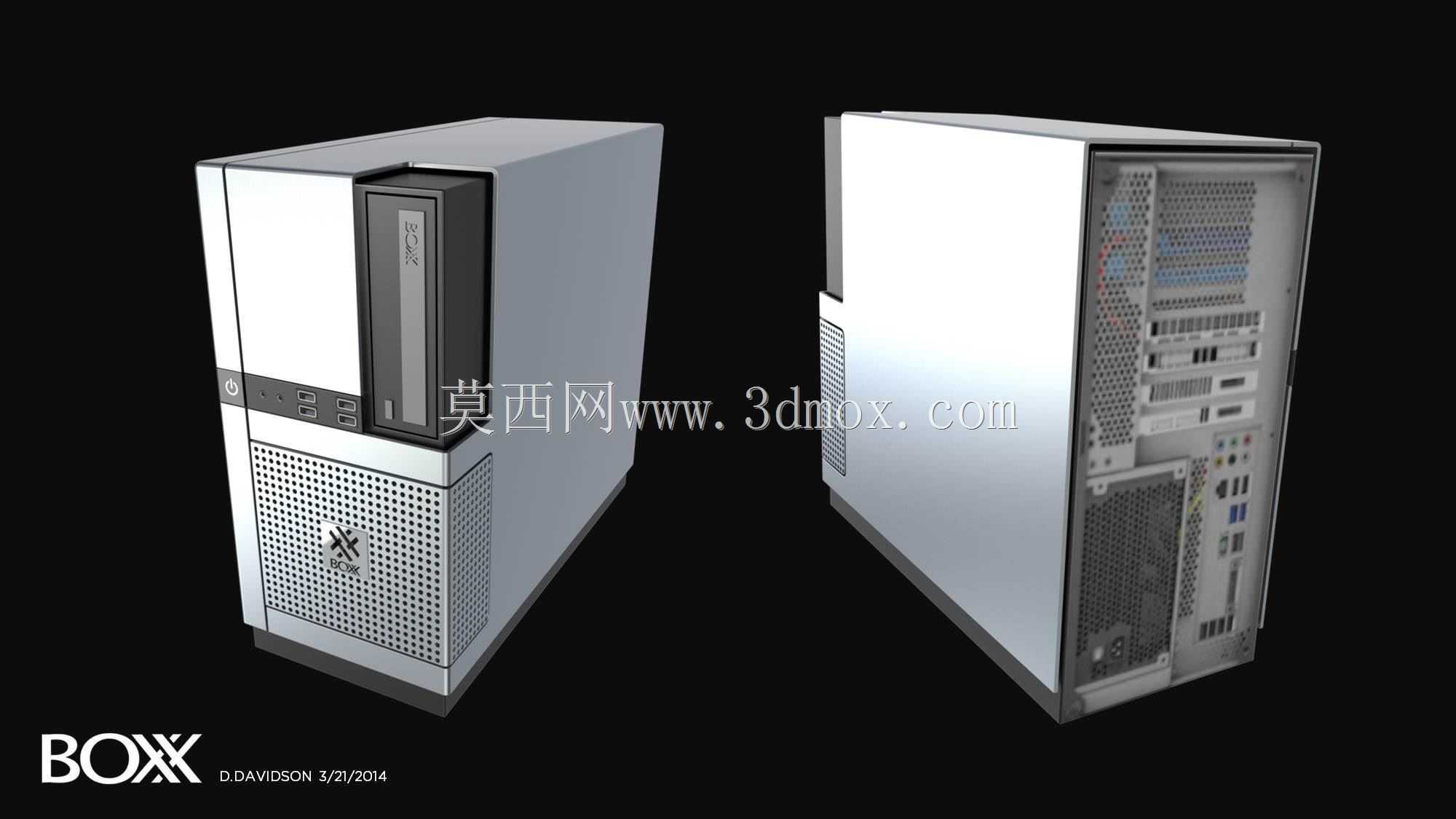

　　机箱的钣金壳体采用1.2mm厚度的冷轧钢板折弯成型，侧板边缘做了全卷边处理，既可以提升侧板的结构刚性，避免钣金件薄料产生的共振异响，也能防止装机运维时被锋利的钣金切口划伤。机箱后部的PCI扩展槽位采用全尺寸挡板设计，兼容专业图形卡的加高挡板，每个挡板都通过独立螺丝固定，不会出现消费级机箱那种一次性折断挡板后无法复原的问题，更换不同接口配置的显卡时可以随时替换对应挡板，保证机箱后部的密封性，减少灰尘从扩展槽缝隙进入机箱内部。机箱的四个底脚采用加高的硬质橡胶材质，既可以垫高机箱保证底部电源进风的通畅，也能缓冲机箱内部风扇、硬盘运转产生的振动，避免振动传递到工作台面引发共振噪音。

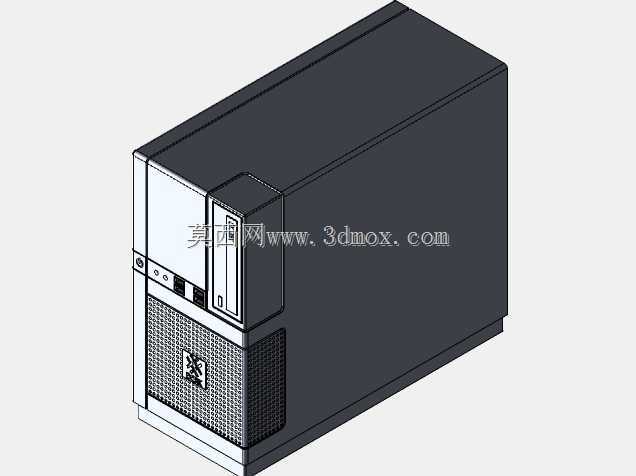

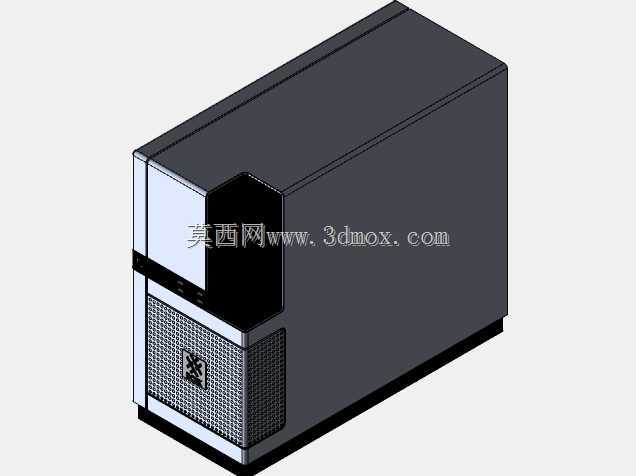

　　从结构建模的细节来看，机箱所有的折弯止裂槽、螺丝孔位、卡扣定位点都做了精确的尺寸标注，钣金件之间的装配间隙控制在0.3mm以内，装配后不会出现面板错位、缝隙不均的问题。前面板的塑料装饰件和钣金主体之间采用隐藏式卡扣连接，没有外露的固定螺丝，既保证了外观的整体性，也不会因为螺丝外露影响视觉效果。IO接口区域的开孔位置和主板前置插针的走线长度做了匹配，内部走线空间预留了20mm的背线空间，所有的供电线、数据线都可以从主板托盘背后的走线孔穿过，不会挤占主板区域的散热空间，也能避免杂乱的线材阻挡风道。
