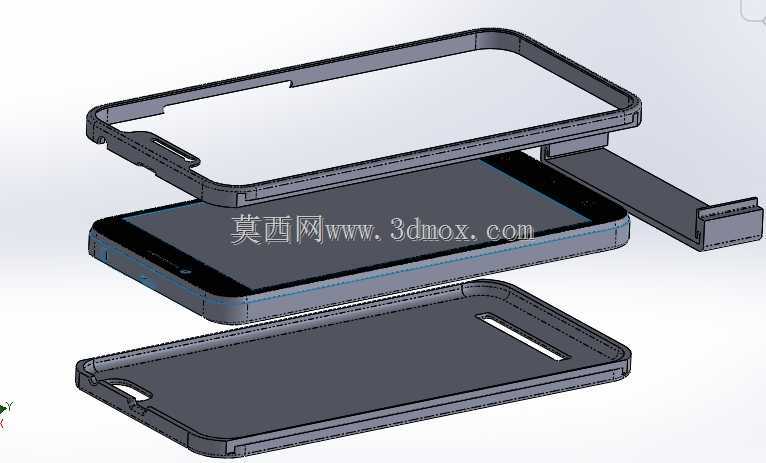

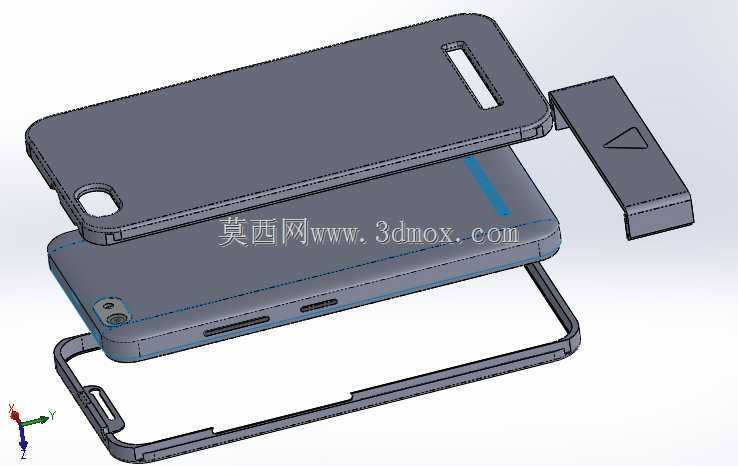

联想Vibe C手机防撞保护壳结构设计

　　这款手机保护壳的结构设计完全围绕联想Vibe C机型的装机适配需求展开，做结构设计时首先要卡准手机本体的外轮廓边界，保护壳内圈的贴合面要预留0.15mm的装配间隙，既保证装机时不会出现过紧刮花手机中框的问题，也不会因为间隙过大出现装机后晃动松脱的情况。日常使用场景里，手机最容易出现磕碰的位置是四个边角，所以这款壳的边角位置做了加厚的缓冲腔结构，当手机从桌面、裤袋高度意外跌落时，边角的加厚区域可以先接触冲击面，通过结构形变吸收大部分冲击力，避免冲击力直接传递到手机屏幕和中框造成碎裂变形。侧边的按键位置做了凸起的一体式按键适配结构，凸起的按键位和壳身主体是一体化设计，不需要额外装配独立按键，既减少了装配工序，

　　也能保证按键按压时的反馈手感和裸机状态接近，不会出现按键塌陷、按压卡顿的问题。壳身上端的听筒开槽位置做了精准的对位避让，开槽边缘做了0.2mm的倒角处理，不会出现毛边刮手的情况，同时开槽的尺寸刚好匹配手机听筒的出声范围，不会因为开槽过大导致灰尘容易进入听筒缝隙，也不会因为开槽过小遮挡出声影响通话音质。底部的三个触控按键对应位置没有做多余的遮挡结构，保留了足够的操作空间，手指触控时不会被壳身边缘硌到，操作范围和裸机使用时的触控区域完全对齐。保护壳的边框高出手机屏幕表面0.3mm，当手机屏幕朝下平放在桌面时，屏幕表面不会直接接触桌面，避免日常放置时屏幕被桌面的沙粒、硬物刮花，同时这个凸起高度也不会影响屏幕边缘的滑动操作，

　　不会出现边缘手势操作被壳身卡手的问题。侧边的挂绳孔位置做了加厚的筋位补强，因为日常使用时挂绳会承受一定的拉扯力，如果这个位置壁厚不足，很容易出现挂绳孔开裂导致保护壳脱落的问题，补强后的筋位和壳身主体融合为一体，能承受5kg以上的静态拉扯力不会出现结构损坏。做这款壳的结构设计时，还要考虑注塑生产的脱模可行性，所有的竖直面都做了1度的脱模斜度，内表面的加强筋位置做了0.5度的斜度，避免注塑生产时出现粘模、顶白的问题，壳身的壁厚控制在1.2mm的均匀厚度，边角缓冲位置的最大壁厚不超过1.8mm，避免注塑时出现壁厚不均导致的缩水、翘曲变形问题，保证生产出来的成品装配精度能控制在0.1mm以内。保护壳和手机背面的贴合面做了细微的磨砂纹理处理，

　　既可以避免壳身和手机背面之间因为紧密贴合产生水印，也能增加握持时的摩擦力，减少日常使用时手机从手中滑落的概率。摄像头位置的开孔做了精准的对位，开孔边缘同样做了倒角处理，开孔周边的凸起高度和屏幕位置的凸起高度一致，保证手机背面朝下放置时摄像头镜片不会直接接触接触面，避免镜片被刮花影响拍摄效果。从实际使用的场景来看，这款保护壳主要面向日常通勤、户外轻使用的用户，不需要额外增加厚重的三防结构，在保证防护能力的前提下尽可能控制壳身的整体厚度，装机后不会让手机整体显得过于臃肿，握持手感接近裸机状态。设计时还考虑了不同使用习惯的用户需求，壳身的边缘做了圆弧过渡处理，长时间握持不会出现硌手的问题，侧边的防滑凸起位置刚好对应手掌握持时的手指接触位置，进一步提升握持的稳定性。
