家用立式夏季风冷冷却设备结构设计

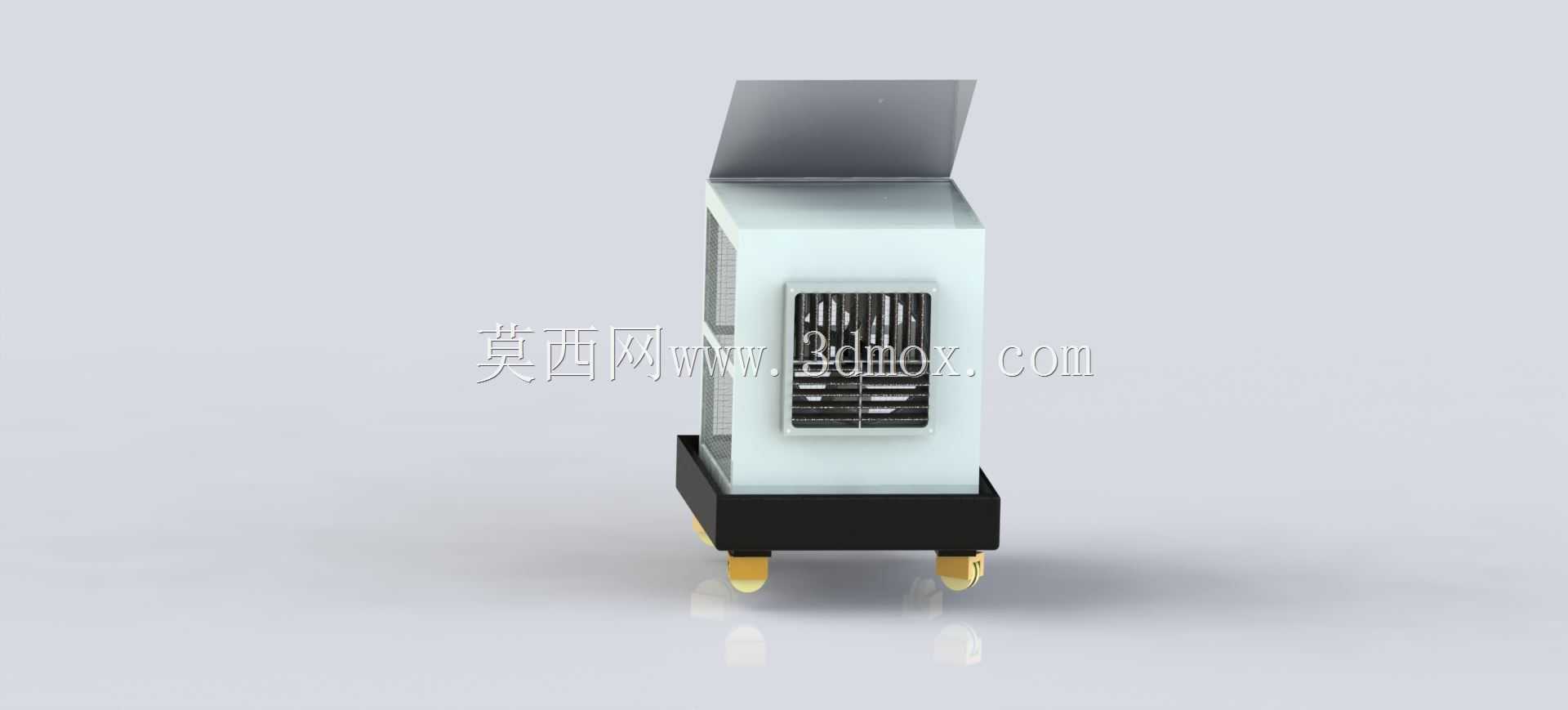

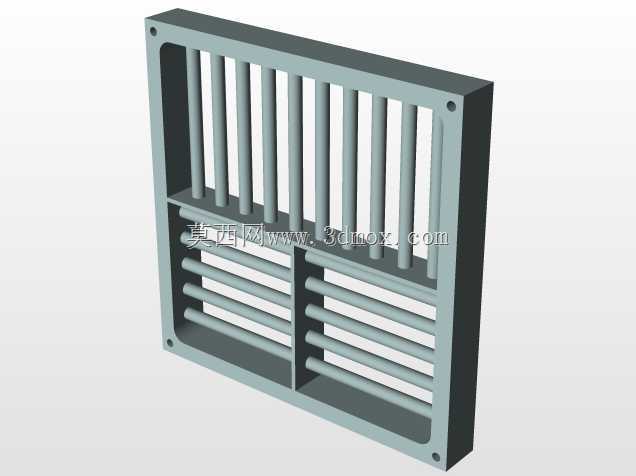

　　这款家用冷却设备的三维结构设计，核心围绕南亚地区夏季家庭日常降温场景展开，适配普通民居无集中空调配置的使用环境，整体采用立式窄体布局，在有限的占地空间内实现空气换热降温的功能。从结构设计逻辑来看，设备底部设置四个带缓冲垫的支撑脚，既可以在不平整的地面上调整放置平稳度，也能避免设备运行时的轻微振动直接传递到地面产生异响，支撑脚的安装位置预留了标准的螺纹连接孔位，后期如果需要加装移动脚轮也可以直接替换，不需要额外改动底座结构。设备下半部分为核心换热腔体，正面预留了格栅式出风口，出风口内侧设置多层导流网布，既可以均匀分散出风气流，避免直吹人体产生的不适感，也能拦截空气中的大颗粒浮尘，网布采用抽拉式安装结构，日常清理时不需要拆解整机外壳，

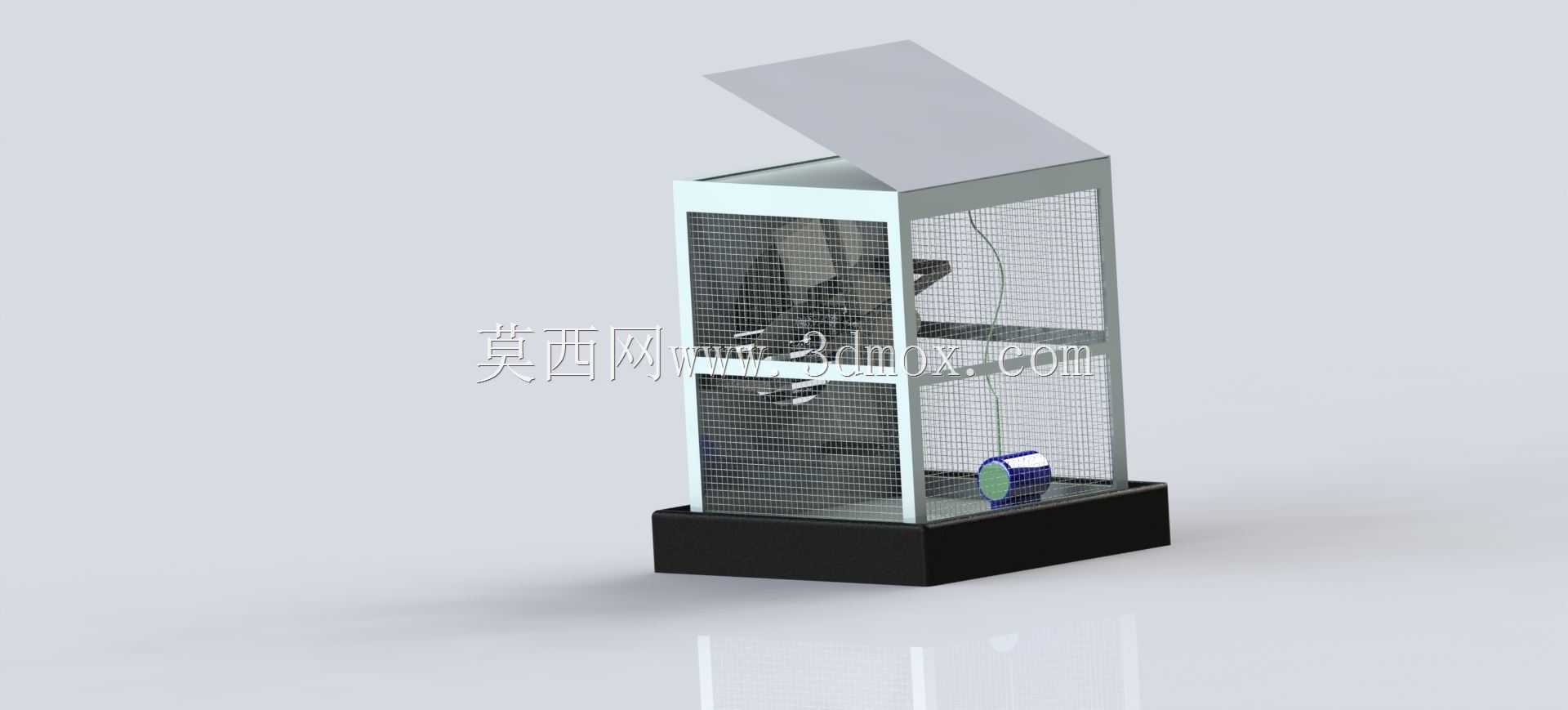

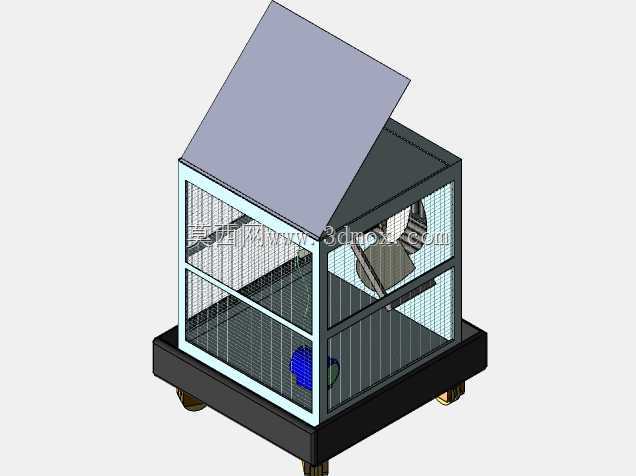

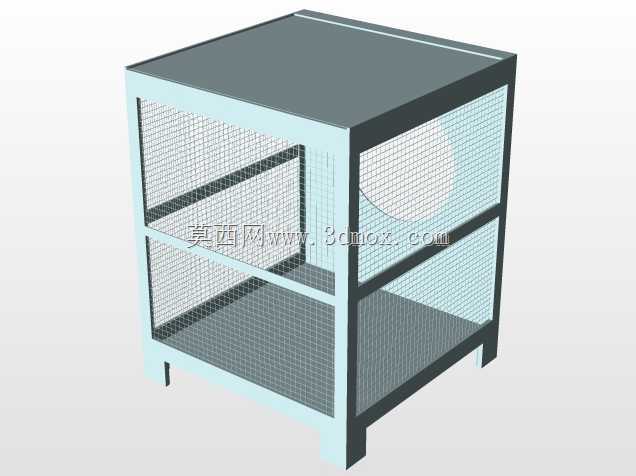

　　直接抽出即可完成清洁维护。设备上半部分为可翻折的上盖结构，翻折角度可以在0到90度范围内自由停留，上盖内侧设置进风导流通道，当设备运行时翻开上盖，可以引导顶部的热空气进入设备内部完成换热，闭合上盖时则可以完全遮挡进风口，避免闲置时灰尘进入设备内部堆积在换热芯体上。外壳主体采用薄钣金拼接结构，所有拼接边都做了折边压筋处理，既可以提升外壳整体的结构刚度，减少薄钣金容易产生的共振异响，也能避免拼接处的锐边划伤安装和使用人员，外壳表面预留的卡扣安装位，可以直接卡接装饰面板，不需要额外打螺丝固定，简化后期装配的工序。从安装边界来看，设备整体宽度控制在350毫米以内，深度控制在300毫米以内，高度在翻开上盖时不超过800毫米，

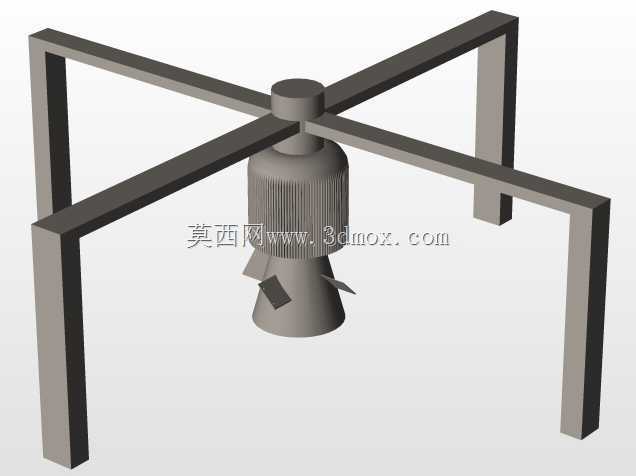

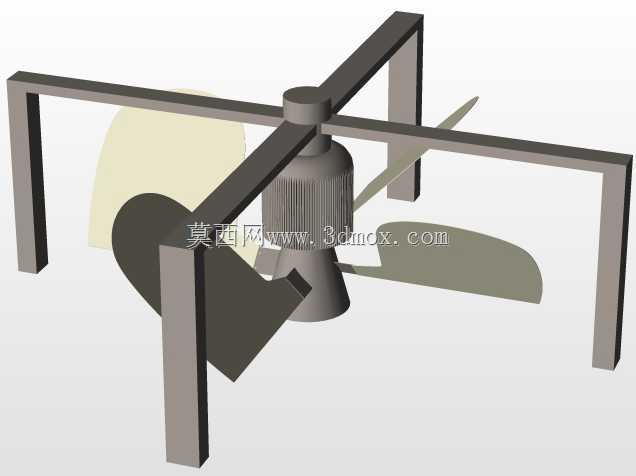

　　闭合上盖时高度约650毫米，放置在家庭客厅、卧室的角落位置不会占用过多活动空间，设备后侧预留了100毫米的散热间隙，安装时不需要紧贴墙面，保证进风气流的通畅。设备内部的换热组件采用模块化安装设计，核心的湿帘、水循环管路、送风风机都采用独立的安装支架固定，每个模块都设置了定位销和快拆卡扣，后期如果某个部件出现故障，不需要拆解整机结构，单独拆下对应模块即可完成更换，降低后期维护的难度。送风风机采用前倾式离心风轮，相比传统轴流风机，相同风量下运行噪音更低，适配家庭环境对静音的使用需求，风轮的安装位置做了动平衡校准，配合底座的减震胶垫，运行时的振动幅度控制在0.1毫米以内，不会带动外壳产生共振噪音。水循环管路采用快插式接头设计，

　　所有管路连接处都设置了硅胶密封圈，避免长期使用后出现渗水问题，水箱设置在设备底座内部，容量约5升，加满水后可以连续运行6到8小时，水箱外侧设置透明液位观察窗，不需要打开水箱盖就可以直观看到剩余水量，及时补充冷却水。从实际使用的功能逻辑来看，设备运行时，风机带动空气从顶部翻开的上盖处进入，经过湿帘完成换热降温后，从正面的格栅出风口送出，送出的冷风温度比环境温度低3到5摄氏度，相比传统的风扇，降温效果更明显，相比分体式空调，采购和使用成本更低，也不需要专业人员上门安装，拆箱后接上电源就可以直接使用，非常适合普通家庭夏季局部降温使用。在建模过程中，所有的钣金件都预留了合理的折弯公差，塑料件的壁厚控制在2毫米均匀壁厚，避免注塑生产时出现缩痕、翘曲等缺陷，所有的连接孔位都做了同轴度校验，保证装配时各个部件可以顺利对位，不需要额外扩孔或者打磨调整。设备的外观线条采用直边小圆角设计，圆角半径控制在10毫米，既避免了直角外壳的生硬感，也不会因为圆角过大显得臃肿，适配普通家庭的家居装修风格，不会显得突兀。
