奥尔德姆联轴器传动结构三维建模作品

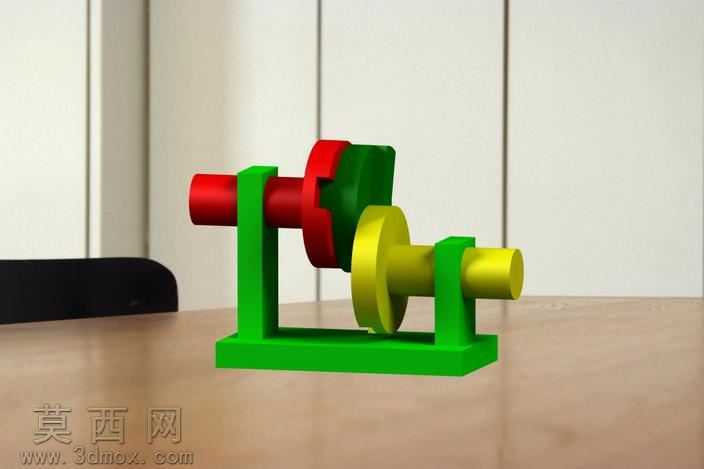

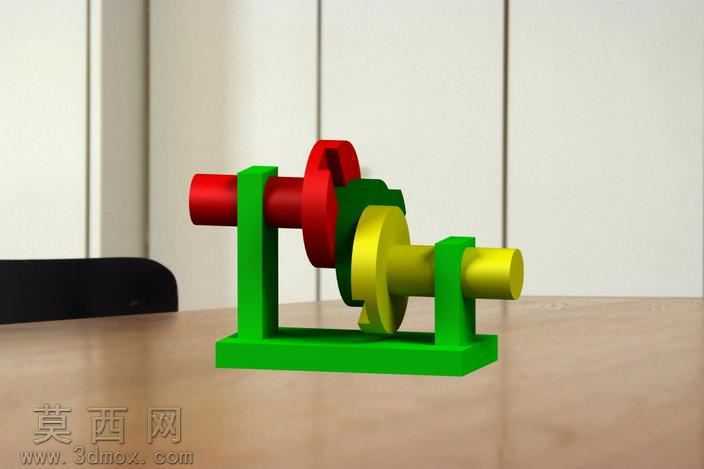

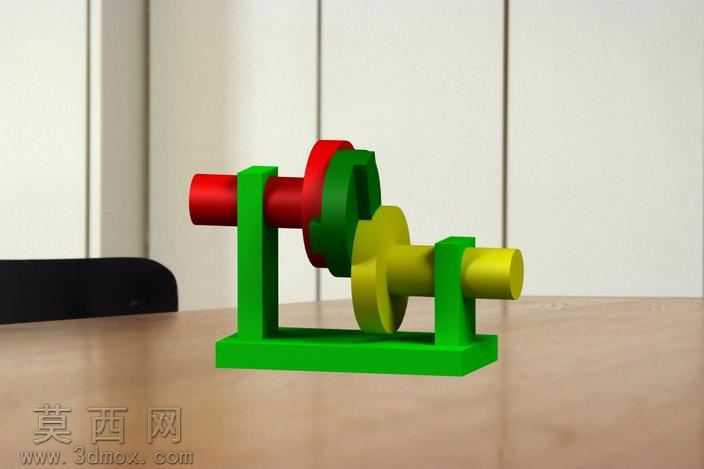

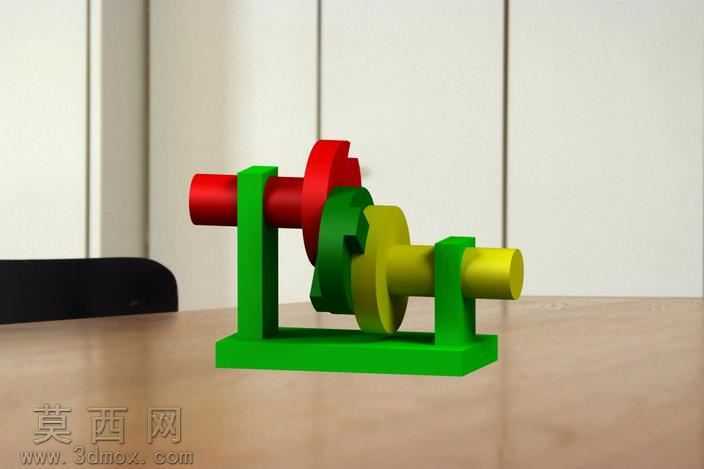

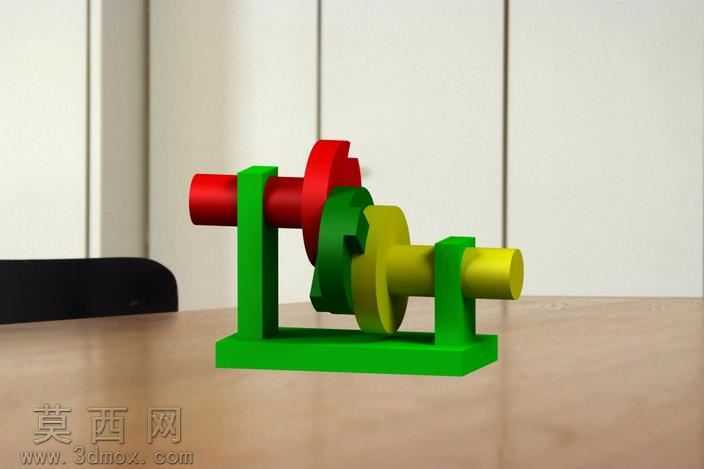

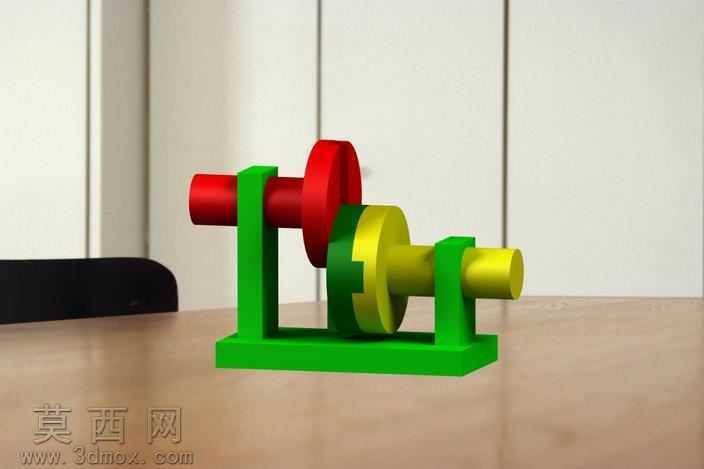

本作品为奥尔德姆联轴器的三维建模与运动模拟成果，建模阶段严格遵循十字滑块联轴器的实际传动原理，先完成各组成零件的独立参数化建模：首先构建两端的轴类零件，根据轴径配合要求设计轴段直径与长度，预留与中间滑块配合的卡槽结构，卡槽的宽度、深度尺寸严格按照传动间隙标准设定，保证后续运动模拟无卡滞或过松问题；其次完成中间十字滑块的建模，滑块两端的凸榫分别与两侧轴端的卡槽适配，凸榫的厚度、长度尺寸与卡槽形成间隙配合，还原真实联轴器的补偿偏移能力；最后完成支撑底座与支架的建模，支架的轴承安装位与轴径匹配，底座的安装平面做平整化处理，保证整体装配后的结构稳定性。材质与渲染阶段，为区分不同功能零件做了差异化材质赋予：支撑底座与支架采用哑光绿色工程塑料材质，模拟工业常用的机架涂装效果；两端传动轴分别采用红色与黄色的金属烤漆材质，清晰区分主动轴与从动轴；中间十字滑块采用黄绿拼接的金属材质，突出核心传动部件的视觉辨识度；渲染时采用柔和的室内漫反射光源，添加轻微的环境阴影与桌面反射效果，让模型呈现出接近实物的展示质感，同时保留足够的结构清晰度，方便观察各零件的配合关系。装配阶段按照实际机械装配流程完成约束添加：先将两侧支架固定在底座上，再将主动轴、从动轴分别通过同轴心约束安装在对应支架的轴承位，保证两轴存在预设的径向偏移量，还原奥尔德姆联轴器补偿径向偏差的应用场景；随后将中间十字滑块的两个凸榫分别与两侧轴端的卡槽添加滑动配合约束，保证滑块可在卡槽内沿径向滑动，完成整体装配后验证各零件的自由度，确保仅保留主动轴的旋转自由度与滑块的滑动自由度，无多余约束或欠约束问题。运动模拟阶段给主动轴添加恒定转速的旋转驱动，通过运动学解算验证传动过程：从动轴可在主动轴带动下实现同步旋转，中间十字滑块在传动过程中同时在两侧卡槽内做往复滑动，补偿两轴之间的径向偏移，整个运动过程无干涉、无卡顿，完美复现奥尔德姆联轴器的传动特性，可用于机械原理教学演示、传动机构选型参考等场景。
