在精密传动领域,小体积大传动比的减速结构一直是伺服执行端、精密回转工作台、小型工业机器人关节等场景的核心需求,常规行星减速结构在同传动比下体积偏大,单级谐波传动虽然能实现大减速比,但在特定功率区间的扭矩转速匹配度存在局限,双阶梯波齿轮的结构设计正是针对这类场景的优化方案。从实际应用场景来看,这类梯波齿轮结构常被用在对安装空间有严格限制、同时需要稳定扭矩输出的精密传动工位,比如小型协作机器人的末端关节、自动化检测设备的回转驱动单元、航空航天领域的小型伺服执行机构,这类场景往往既要求传动结构能在紧凑的安装边界内实现大减速比,又要保证传动过程的回差控制在极小范围内,同时兼顾负载运行时的刚性表现。
从结构功能特性来看,这套双阶梯波齿轮可实现1:24与1:576两种基础传动比,能够让配套的执行电机始终工作在最佳扭矩转速区间,避免电机长期处于低转速大扭矩或者高转速低负载的低效运行状态,提升整套驱动系统的能效比。在实际选型适配时,设计人员还可以根据具体的功率匹配需求,对梯波级联方式做调整,既可以修改为1:2304传动比的单波2级齿轮结构,适配需要超大减速比、极低输出转速的重载精密驱动场景;也可以采用1波1级加2波2级的组合级联方式,实现1:152的综合传动比,让驱动系统在全功率区间内都能保持最优的传动效率,匹配不同负载特性的执行端需求。

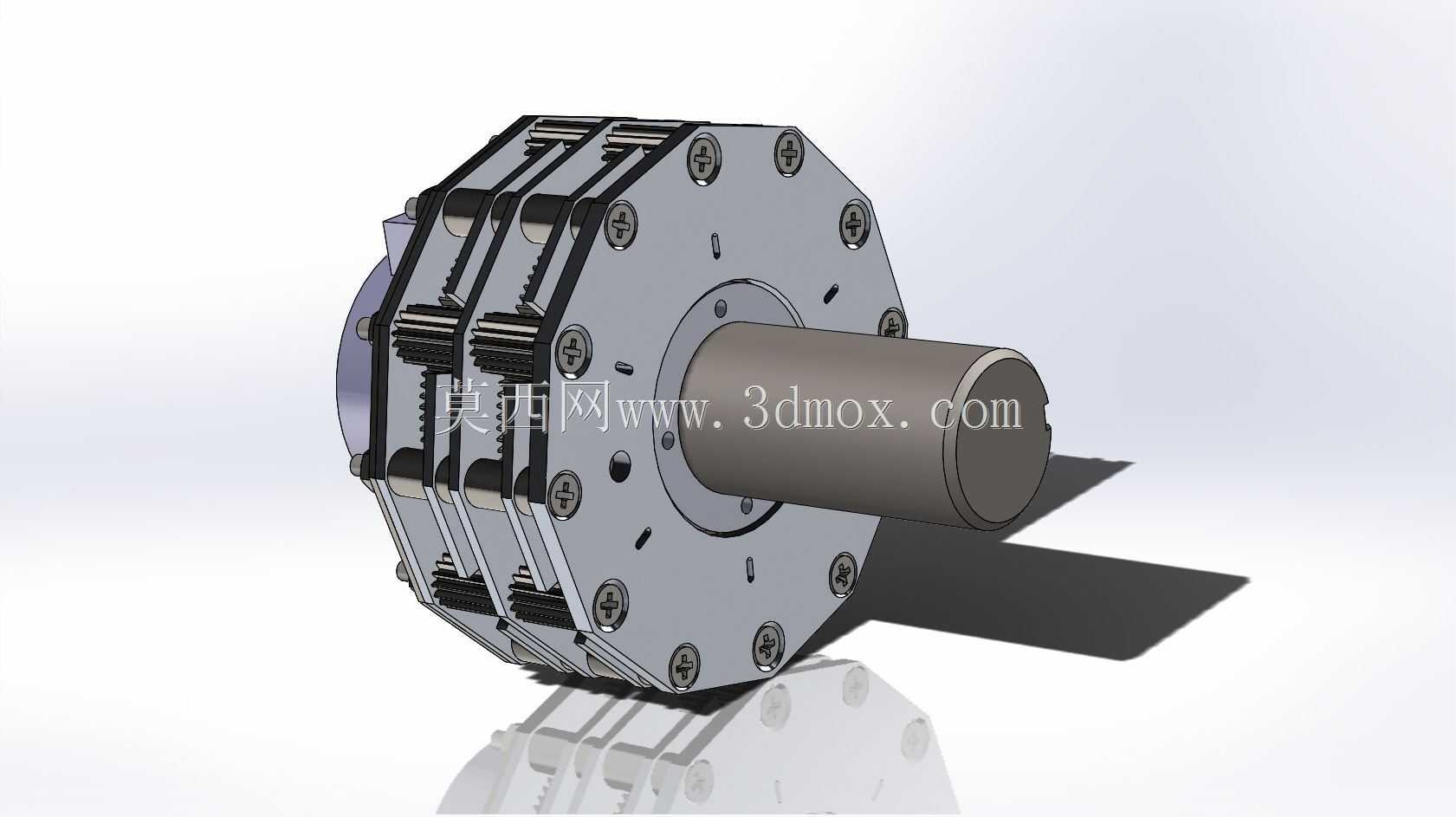

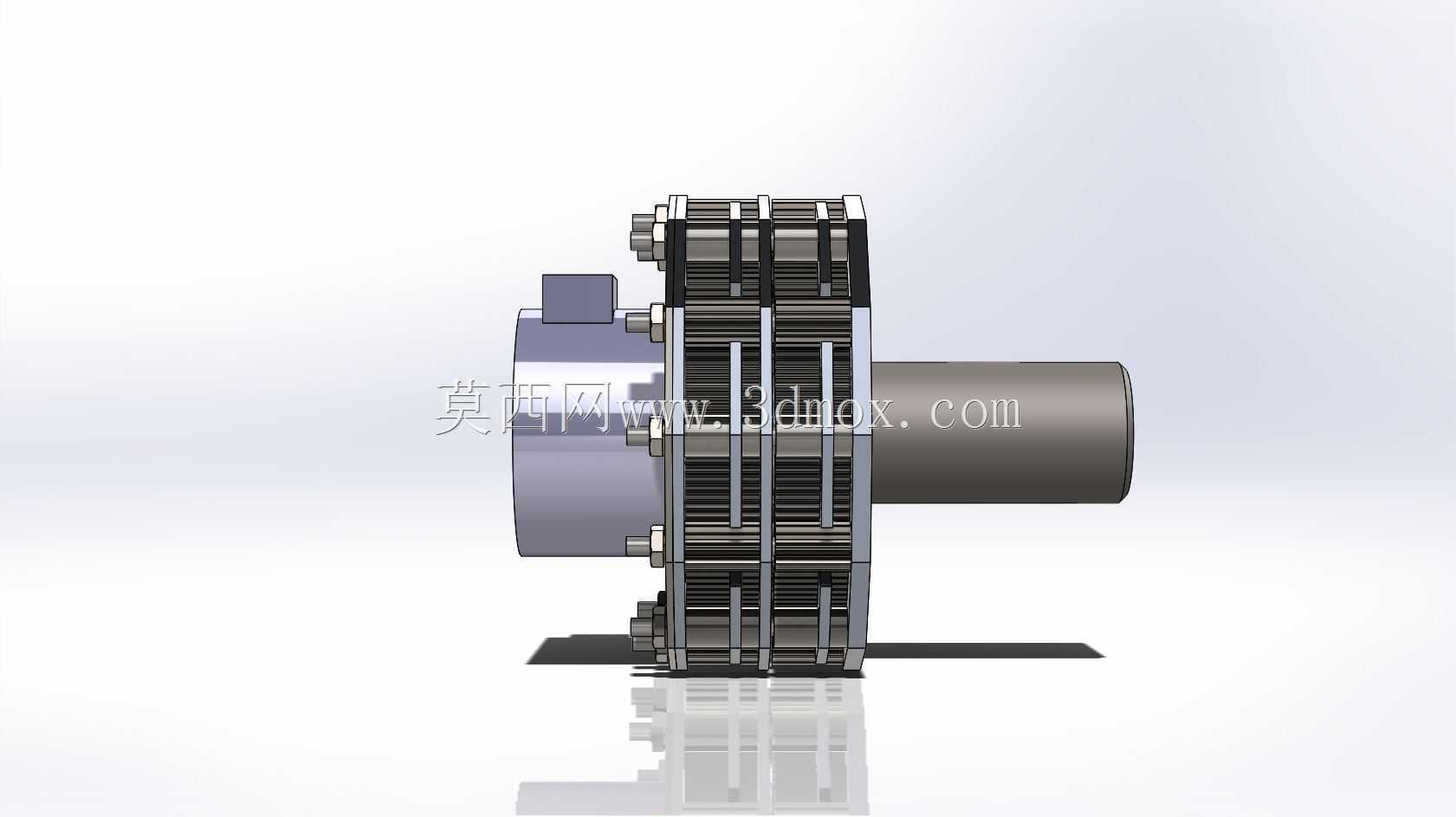

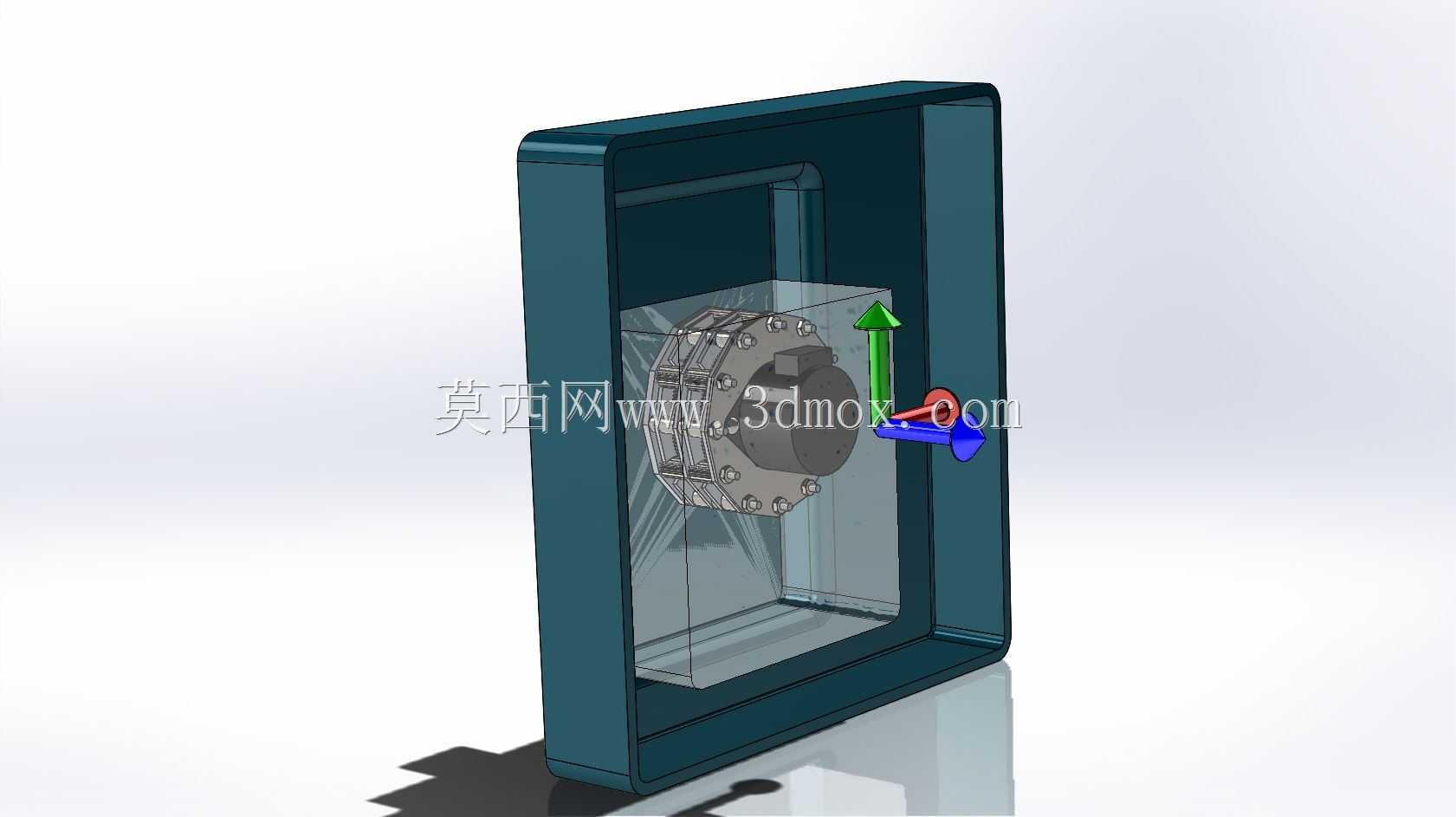

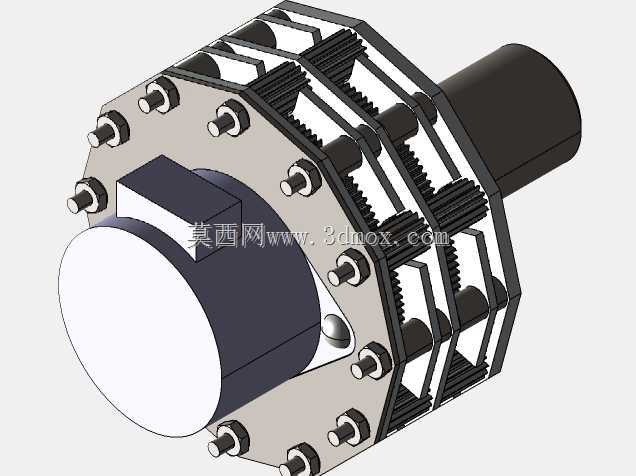

从设计思路层面拆解,这套梯波齿轮采用多片式层叠的刚轮-柔轮配合结构,区别于传统单级谐波的单组柔轮变形传动模式,双阶梯次的波发生结构能够将传动过程中的载荷分散到多组啮合齿面上,降低单齿面的接触应力,在不增大径向安装尺寸的前提下提升整体结构的负载能力。输出轴采用一体式同轴设计,输入与输出端保持同轴线布局,能够直接适配标准伺服电机的输出轴安装尺寸,不需要额外加装转接法兰或者换向结构,进一步压缩整套驱动单元的轴向安装空间。从安装边界来看,整个齿轮组件的外壳采用多螺栓圆周均布的固定方式,安装孔位沿法兰盘圆周等距排布,能够直接与标准设备的安装面板对接,不需要额外加工定制转接板;输出轴的轴径、键槽尺寸都按照通用精密传动的标准规格设计,可直接配套同步轮、联轴器、执行夹具等常用外接负载部件,降低现场安装的适配成本。

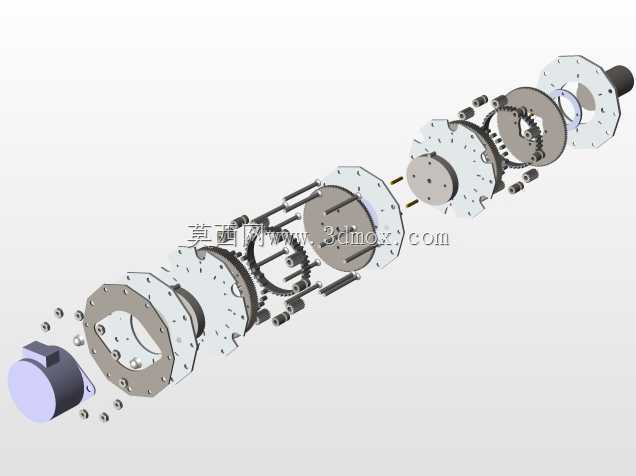

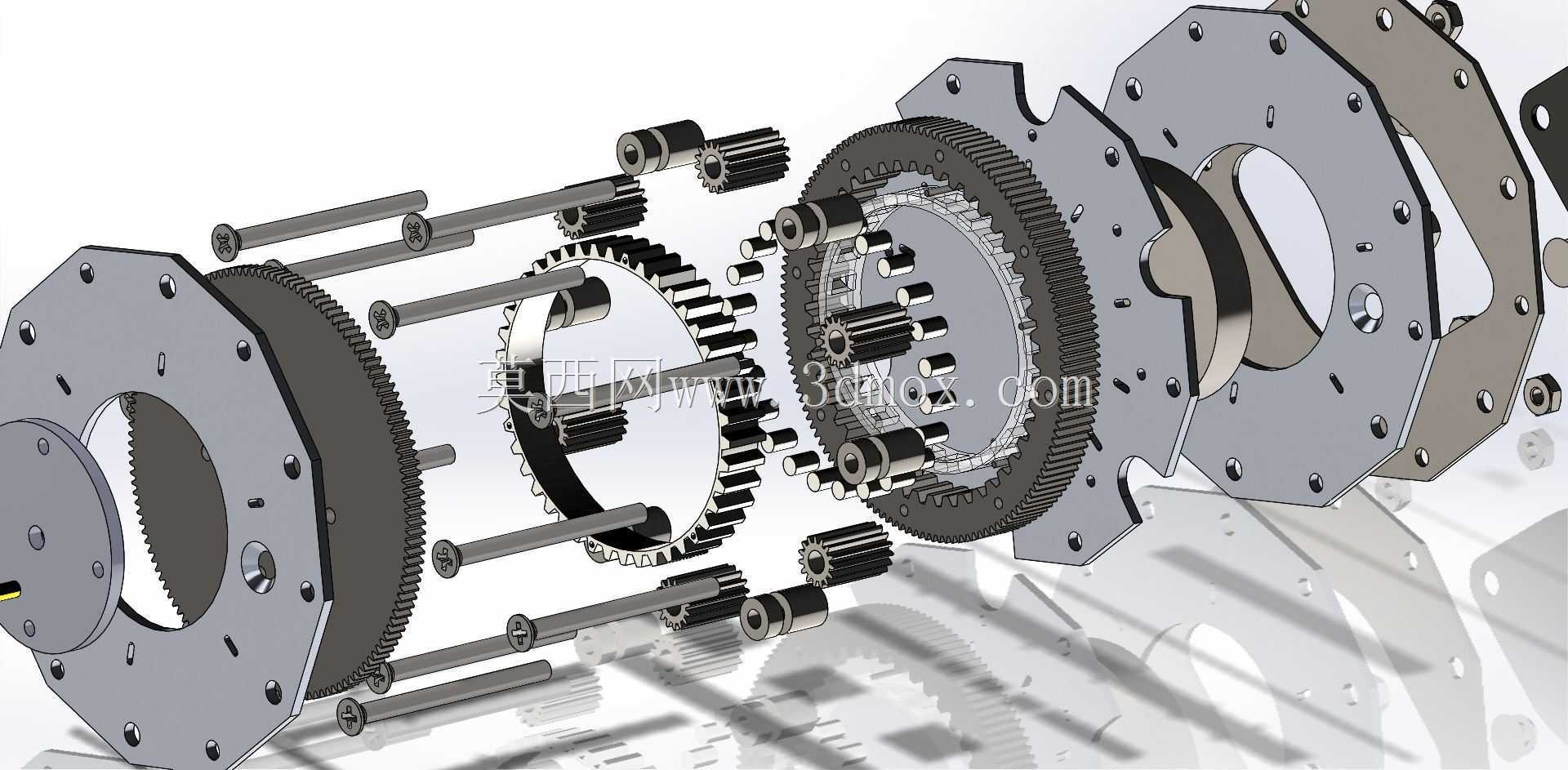

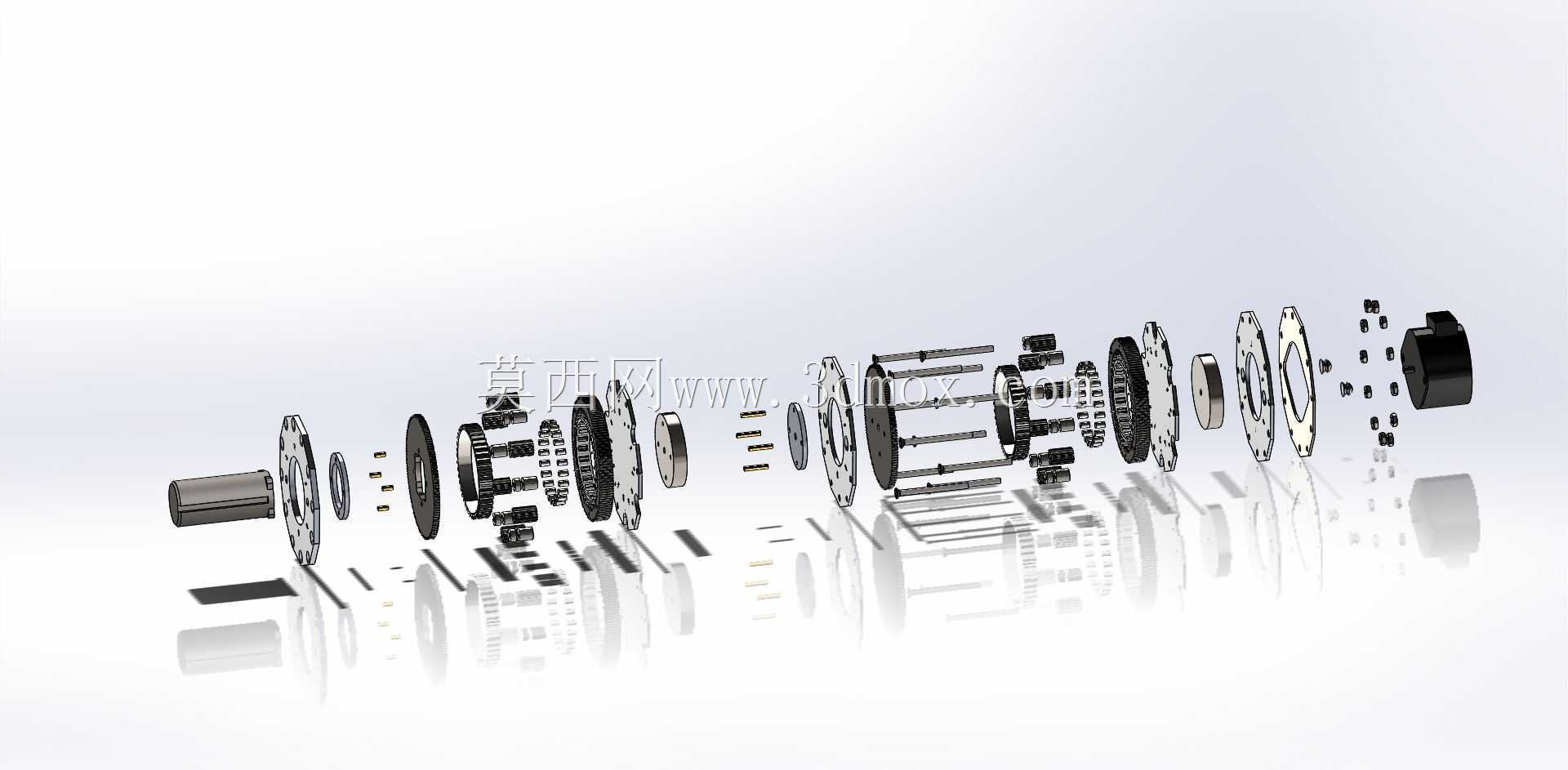

在结构细节设计上,层叠的梯波轮片之间设置有定位隔套,保证每一级波轮的啮合相位精准对齐,避免多级传动过程中出现相位偏差导致的传动卡顿、回差增大问题;外壳的端盖采用内六角螺栓紧固,螺栓沉头完全嵌入端盖平面内,不会额外增加径向的突出尺寸,保证整个组件的最大外圆轮廓保持规整的圆柱形态,方便在狭小的设备腔体内部完成安装。传动过程中,梯次排布的啮合齿组能够逐步抵消部分传动振动,相比单级大减速比的谐波结构,运行时的噪音更低,传动平稳性更好,适合用在对运行噪音有要求的实验室精密设备、医疗检测仪器等场景。
针对不同工况的适配需求,这套结构的齿形参数可以根据实际负载扭矩做等比例缩放,在保持核心传动逻辑不变的前提下,调整齿宽、模数来适配不同的扭矩等级,不需要重新搭建整体的传动架构,能够大幅缩短衍生型号的设计周期。在三维建模过程中,每一片梯波轮的齿形都按照实际啮合轨迹做了精确拟合,波发生器的凸轮轮廓与柔轮的变形量做了匹配校验,避免出现啮合干涉、齿面滑移的问题;所有的紧固螺栓、定位销都按照实际装配关系做了约束,能够直接用于后续的工程图导出、干涉检查、运动仿真分析,为后续的实物加工、装配测试提供准确的模型依据。
