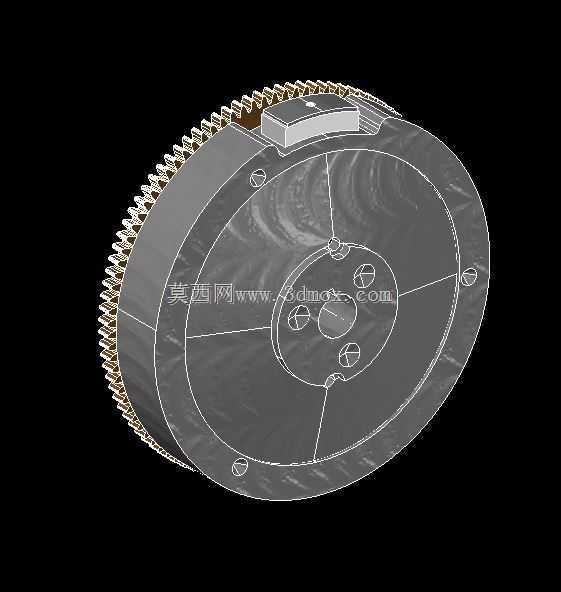

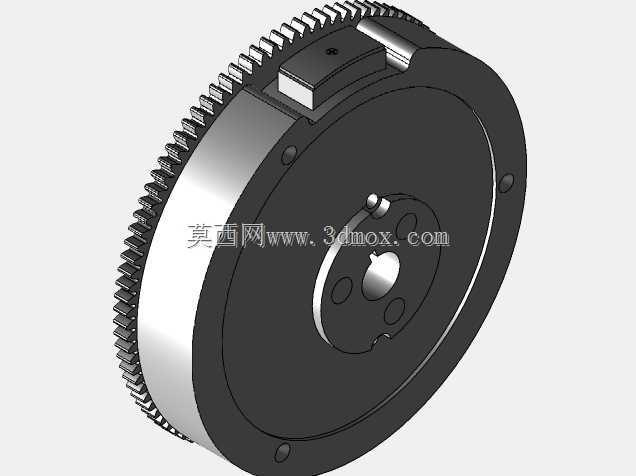

小型燃气发动机带齿圈飞轮结构设计

　　在小型燃气发动机的动力输出与运转平稳性控制体系中，飞轮是承担核心功能的关键部件，其设计合理性直接决定发动机怠速稳定性、启动可靠性以及动力输出的平顺度，是小型动力设备研发过程中需要重点校核的结构件。这类带启动齿圈的飞轮，主要适配排量在50cc到250cc区间的小型燃气发动机，常见于小型发电机组、园林动力机械、微型代步车辆以及小型农用动力设备的动力单元中，这类应用场景普遍要求发动机结构紧凑、重量控制严格，同时能在频繁启停、负载波动较大的工况下保持稳定运转，对飞轮的转动惯量匹配、结构强度、安装适配性都有明确的工程要求。从功能特性来看，该飞轮首先承担储能稳速的核心作用：发动机做功行程产生的瞬时扭矩会被飞轮吸收储存，在排气、进气、压缩三个非做功行程释放能量，带动曲轴连贯运转，抵消各缸做功间隔带来的转速波动，避免发动机出现怠速抖动甚至熄火的问题；其次，飞轮外缘集成的启动齿圈，与启动电机的驱动齿轮啮合，将启动电机的扭矩传递给曲轴，带动发动机完成初始点火启动的运转过程，齿圈与飞轮本体的过盈配合强度、齿形参数精度，直接决定启动过程的啮合平顺性，避免出现打齿、启动打滑等故障；此外，飞轮端面的安装孔位还承担着与离合器、输出端连接的作用，是动力从曲轴传递到负载端的关键连接界面，其端面跳动、位置度公差直接影响动力输出的同轴度，避免后续传动部件出现偏磨、振动过大的问题。在设计思路层面，该飞轮采用盘式辐板结构，而非实心圆盘结构，

　　核心是在保证足够转动惯量的前提下尽可能降低零件重量，适配小型燃气发动机轻量化的设计要求。转动惯量的匹配是飞轮设计的核心参数，需要结合发动机的缸数、排量、怠速转速、常用工况负载区间反复校核：转动惯量过大，会导致发动机响应迟滞，加速过程动力损耗增加，启动电机负载过高；转动惯量过小，则无法有效过滤转速波动，怠速抖动明显，低负载工况下运转平顺性差。该结构将大部分质量集中在外缘区域，在相同重量下获得更大的转动惯量，兼顾轻量化与稳速需求。齿圈采用与飞轮本体分体设计后过盈压装的工艺，齿圈部分选用耐磨性能更好的合金钢材，飞轮本体采用成本更低、铸造性能更好的铸铁材料，既保证齿圈啮合部位的耐磨寿命，又控制整体制造成本，

　　压装过程中需要严格控制过盈量与加热温度，避免压装后齿圈变形、运转过程中出现齿圈松脱的故障。从安装边界与尺寸配合来看，该飞轮中心设置与曲轴轴端配合的定位止口，保证飞轮与曲轴的同轴度，止口的公差带选用H7/k6的过渡配合，既保证装配定位精度，又便于售后拆装维护；围绕中心止口均匀分布的螺栓孔，用于将飞轮紧固在曲轴法兰端，螺栓孔的位置度公差控制在0.1mm以内，避免装配后飞轮出现动不平衡量超标的问题；飞轮外缘的齿圈参数按照启动电机的驱动齿轮匹配，模数选用1.5到2.5的区间，压力角为20度，齿宽根据启动扭矩大小设计，保证啮合过程有足够的接触面积，避免齿面应力过大出现断齿问题；飞轮朝向离合器一侧的端面加工有平整的摩擦接触面，

　　表面粗糙度控制在Ra1.6以内，平面度公差不超过0.05mm，保证与离合器摩擦片贴合紧密，避免动力传递过程中出现打滑、偏磨的问题。在实际工程应用中，这类飞轮在完成三维建模后，还需要进行动平衡校核，通常在辐板位置设置去重区域，通过钻孔去重将动不平衡量控制在允许范围内，避免发动机高速运转时飞轮产生离心振动，影响轴承寿命与整机NVH表现。同时，设计过程中需要校核飞轮在最高超速转速下的结构强度，确保在发动机出现飞车等极端工况下，飞轮不会出现结构破裂、齿圈甩出的安全问题，辐板与外缘过渡区域采用大圆角过渡，避免应力集中带来的强度隐患。对于三维建模从业者而言，这类飞轮的建模过程需要重点关注各配合面的公差设定、齿圈参数的准确生成、安装孔位的位置度约束，同时要兼顾铸造工艺的拔模角度、壁厚均匀性要求，避免设计出的零件出现铸造缺陷、无法批量生产的问题；对于设备选型人员而言，选用这类飞轮时需要重点核对中心止口尺寸、安装孔分布圆直径、齿圈齿数与模数、转动惯量参数是否与目标发动机匹配，不能仅看外形尺寸相近就直接替换，否则很容易出现启动打齿、运转抖动、安装干涉等实际问题。
