带卡扣侧边散热结构方形收纳防护盒

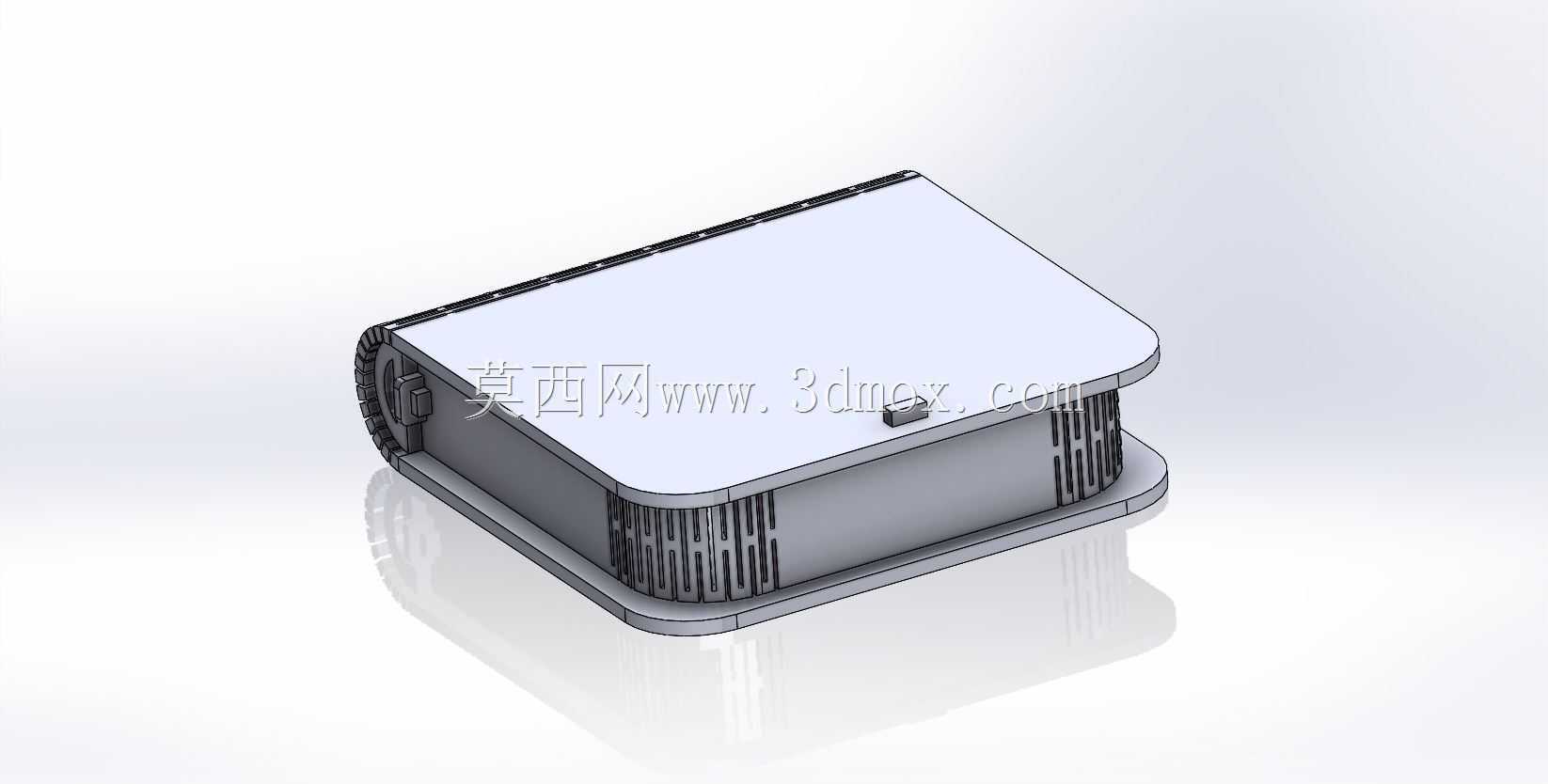

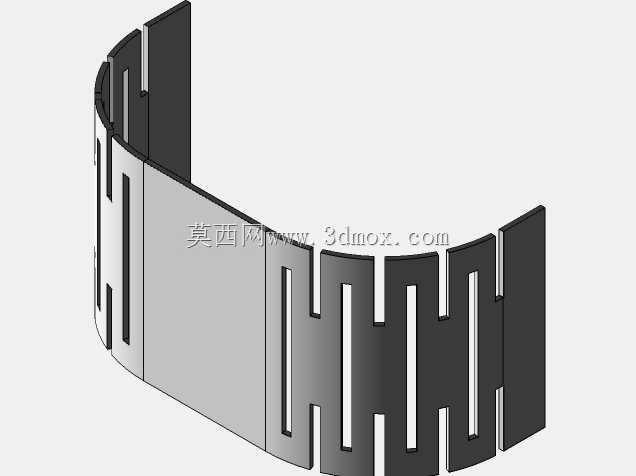

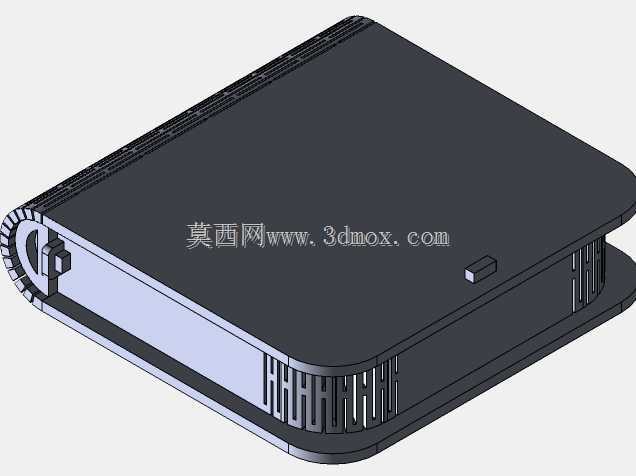

　　这款方形防护收纳盒在结构设计上充分考虑了户外小型电子模块、嵌入式控制板的安装防护需求，日常可用于工业现场传感模块、小型线路板、户外监测节点的封装防护，也可作为桌面小型精密零件的收纳载体，适配车间工位零散配件分类存放、户外小型检测设备的外层防护等多个场景。从实际使用的角度出发，盒体采用上下扣合的装配逻辑，侧边设置的一体式卡扣无需额外紧固件即可完成上下盖的锁合，日常检修内部构件时无需借助工具即可快速开盖，卡扣的扣合量经过反复校核，既保证日常使用中不会因为轻微振动、磕碰出现脱盖情况，也不会因为扣合过紧导致开盖时损坏卡扣结构。盒体侧边设计的竖向格栅散热结构，是针对内部搭载发热电子元件的使用场景做的针对性优化，格栅的开孔方向顺着盒体竖向布置，

　　既可以保证内部热量顺着开孔自然对流排出，也能在一定程度上阻挡横向飞溅的水滴、大颗粒灰尘直接进入盒体内部，格栅的筋条厚度与盒体主体壁厚保持一致，避免注塑生产时出现缩痕、填充不足等工艺缺陷。盒体的外形尺寸控制在150x150的边界范围内，整体高度适配常规小型PCB板的安装高度，底部设置的凸边结构既可以作为安装定位的基准面，也能在盒体放置时减少底部与安装面的直接接触，降低底部磨损的概率，同时凸边上预留的安装位可以直接配合自攻螺丝完成盒体在墙面、设备机架上的固定，无需额外设计安装支架。上盖的边缘做了圆角过渡处理，没有尖锐的棱角，既可以避免安装维护时划伤操作人员，也能在盒体受到磕碰时分散应力，减少边角开裂的风险。

　　盒体内部的腔体做了均匀的壁厚设计，所有转角位置都设置了工艺圆角，避免注塑过程中出现应力集中导致的零件变形，上下盖的配合面做了止口结构设计，合盖后止口的配合间隙控制在合理范围内，既可以提升盒体的防尘防护能力，也能保证上下盖合盖后不会出现错位偏移的情况。在实际选型使用时，这款盒体可以根据内部搭载构件的重量调整卡扣的扣合深度，如果是搭载重量较大的金属零件，可以在卡扣位置额外增加小型螺丝锁付位，进一步提升连接可靠性；如果是用于对散热要求更高的功率模块搭载场景，也可以在侧边格栅位置增加防尘网的安装槽，在保证散热能力的同时提升防尘等级。盒体的整体结构没有复杂的抽芯结构，常规的两板模即可完成注塑生产，量产时的工艺难度较低，适合批量加工生产，不管是作为电子设备的定制化外壳，还是作为通用的零件收纳盒，都能很好地适配使用需求。
