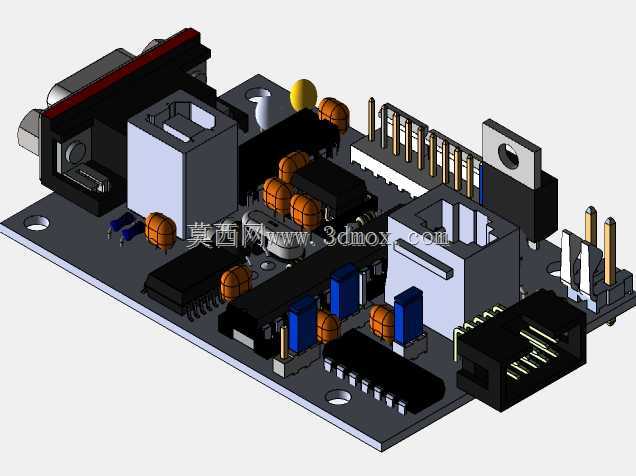

SSA-485智能串行通讯接口控制板

　　在工业自动化现场的分布式控制架构里，这类串行通讯适配板卡常被部署在工位级设备的信号交互节点，承担不同协议设备间的数据中转、信号电平匹配与指令透传功能，尤其适配需要转盘类执行机构做角度定位、工位切换的自动化产线场景，作为上位控制单元与执行端转盘驱动模块的信号衔接载体，解决不同硬件接口间电平标准不统一、通讯协议不匹配的常见工程问题。从板卡的布局设计来看，整体采用FR-4环氧玻纤基板作为承载基材，板边预留了标准DB9串行接口的安装位，接口处做了金属屏蔽罩封装设计，可降低车间内变频器、伺服电机运行时产生的电磁辐射对通讯信号的干扰，避免出现数据包丢包、指令延迟的现场问题。板载的电源处理模块采用分级滤波设计，输入端预留了直流电源接插口，

　　依次布置了电解电容、陶瓷电容与电感组成的π型滤波电路，可适配宽范围直流电压输入，滤除电源回路中的纹波干扰，为板上的通讯处理芯片、逻辑控制单元提供稳定的供电基准，避免现场电压波动导致的板卡复位、通讯中断故障。板卡上的排针接口采用标准2.54mm间距设计，既可以通过杜邦线直接与转盘驱动板、传感器模块做快速接线，也可以通过定制排线实现与主控板的插装连接，安装时不需要额外做转接件加工，适配现有多数工业控制板卡的接口尺寸规范。在结构安装边界上，板卡的四个边角预留了标准M3螺丝安装孔，孔位间距符合常规工控板卡的安装尺寸规范，既可以通过铜柱固定在标准工控盒内做嵌入式安装，也可以直接通过螺丝固定在设备的绝缘安装板上，

　　板上最高的元件为DB9接口的金属屏蔽壳，整体元件最高高度不超过15mm，对安装空间的竖向尺寸要求较低，可适配厚度较薄的设备壳体内部安装需求。板上的信号处理芯片周边做了铺地处理，高频信号走线做了等长设计与阻抗控制，降低高速信号传输过程中的反射、串扰问题，保障长距离串行通讯的信号稳定性，即使在车间复杂电磁环境下，也能实现稳定的指令传输，保障转盘执行机构按照上位机下发的角度、转速指令精准动作，不会出现信号误触发导致的工位错位、动作偏差问题。在实际选型应用中，这类适配板卡不需要额外编写复杂的底层驱动程序，可直接兼容标准的串行通讯协议，现场调试时只需要匹配对应的波特率、数据位参数即可完成通讯对接，能够大幅缩短产线改造、设备升级时的调试周期，

　　减少电气工程师的现场接线与程序调试工作量。板卡上的状态指示元件采用直插式LED灯珠，分别对应电源、信号发送、信号接收三个状态，现场运维人员可直接通过灯珠的闪烁状态快速判断板卡的运行状态，排查通讯故障时不需要借助额外的检测设备，即可快速定位是电源故障、发送链路故障还是接收链路故障，降低现场运维的技术门槛与故障排查时间。
