段科尔德吸塑冲压模具三维结构设计

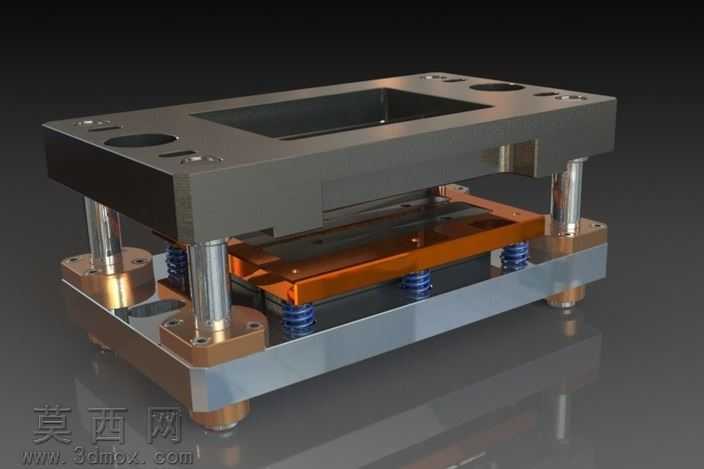

本作品为段科尔德吸塑工艺配套冲压成型模具，整体采用标准冷冲模架结构进行三维建模，建模过程严格遵循冲压模具设计规范，完整还原了模具从上模座、成型凸模、卸料组件到下模座、成型凹模、定位组件的全层级装配关系。建模阶段首先完成上下模座的基础特征绘制，模座采用45号钢材质预设，表面做发黑防锈处理的材质表现，模座上精准开设导柱安装孔、螺栓紧固孔、吊装定位孔等工艺特征，孔位公差按照IT7级精度进行建模约束，保证各部件装配的同轴度与位置度要求。导向组件采用四导柱滑动导向结构，导柱与导套做镀铬高光金属材质渲染，导柱与上下模座的配合段做过渡配合特征设计，导套内部预设储油槽结构，还原真实模具的润滑设计细节。中间成型部分采用铜合金卸料板搭配弹簧复位结构，卸料板表面做紫铜磨砂材质渲染，清晰区分与上下模座的材质差异，复位弹簧采用标准矩形截面压缩弹簧，均匀排布在卸料板与下模座之间，建模时还原弹簧的有效圈数、支撑圈数以及预压缩量设计，保证卸料过程的弹力均匀性。上下成型工作部件采用合金工具钢材质预设，刃口部分做淬火硬化的材质表现，成型型腔完全匹配吸塑产品的外形轮廓，分型面贴合紧密，建模时特意预留了吸塑件的成型壁厚间隙，同时在型腔边缘设计了飞边裁切刃口，可在合模过程中同步完成吸塑件的成型与余料裁切工序。渲染阶段采用影棚级布光方案，主光源从斜上方45度投射，搭配底部反光板补光，清晰展现金属部件的反光质感与装配层次，不同材质的粗糙度、金属度参数经过反复调试，模座的哑光金属质感、导柱的高光镀铬质感、铜卸料板的暖调金属质感、弹簧的氧化发黑质感都得到精准还原。设计思路上采用标准化模架搭配定制化成型腔的方案，既保证了模具的通用互换性，降低后续维护成本，又能适配特定吸塑产品的成型需求，四导柱导向结构可承受较大的侧向冲裁力，弹簧卸料结构保证开模后工件顺利脱离凸模，整体结构紧凑，各部件无运动干涉，合模行程、开模距离都经过运动仿真验证，完全满足实际吸塑后冲压裁切的生产工艺要求。
