带叉车适配底座的拉杆式悬臂货架

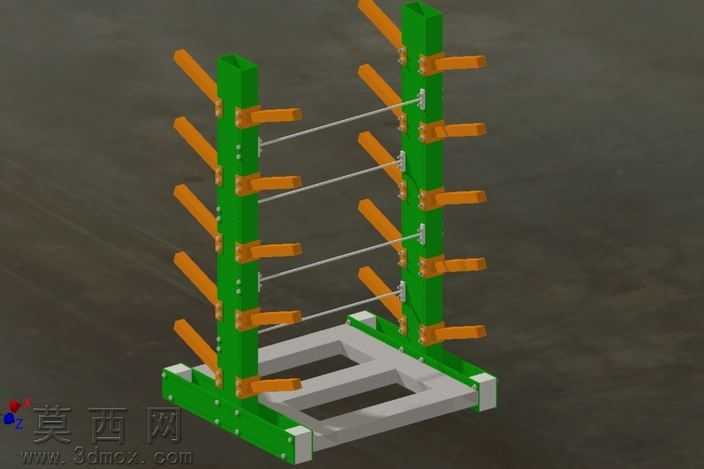

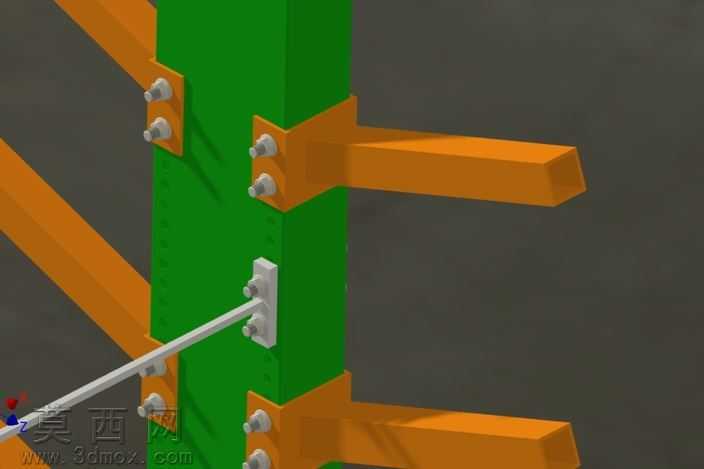

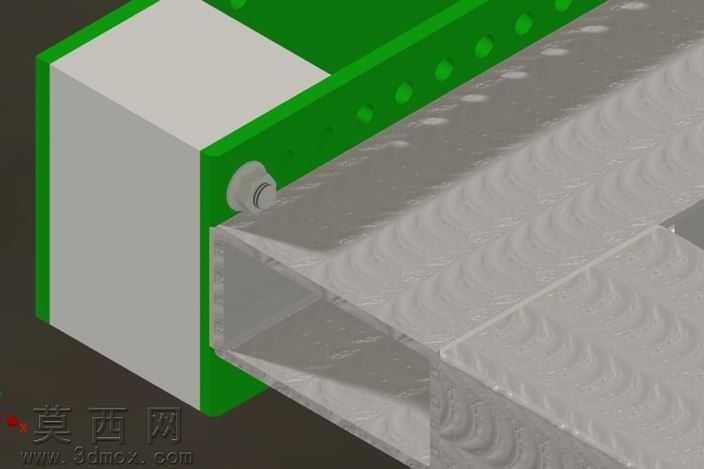

本作品为适配叉车转运需求的拉杆式悬臂货架三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循仓储货架的实际生产工艺逻辑，对各部件的装配公差、连接结构做了符合工程标准的还原。模型整体采用对称式双立柱结构，两根绿色主立柱为核心承载部件，立柱底部通过螺栓组与灰色叉装底座刚性连接，底座预留标准叉车叉齿插入空间，叉齿入口做了圆角导向处理，可避免叉装过程中磕碰底座结构，同时底座底部四角设置了耐磨垫块，既可以在货架落地时起到缓冲防护作用，也能避免底座直接与地面接触产生锈蚀。每根立柱单侧均匀排布六组橙色悬臂托臂，托臂与立柱采用挂接式连接结构，建模时还原了挂接位的卡位卡槽，可根据实际存储物料的尺寸灵活调整托臂的安装高度，适配不同规格的长条形物料存储需求。两根立柱之间设置了三组横向拉杆，拉杆两端通过固定座与立柱锁紧，可有效提升双立柱结构的整体刚性，避免货架承载后立柱出现外张变形的问题，大幅提升货架的结构稳定性。材质渲染方面，主立柱与底座采用哑光喷塑金属材质，还原仓储设备常用的绿色、灰色工业涂装质感，托臂采用醒目的橙色警示涂装，拉杆与紧固件采用镀锌金属质感，不同部件的材质区分清晰，可直观识别各结构的功能分区。设计思路上，该货架兼顾了固定存储与快速转运的双重需求，既可以作为常规悬臂货架用于车间、仓库内长轴、管材、型材等长条形物料的分类存储，也可以直接通过叉车完成整架物料的转运，无需额外拆装，适配生产车间内物料工位周转、仓库货位调整的使用场景，模型完整还原了各部件的连接细节，可直接用于生产方案演示、仓储布局规划等场景。
