多辐条汽车轮毂带轮胎刹车盘总成设计

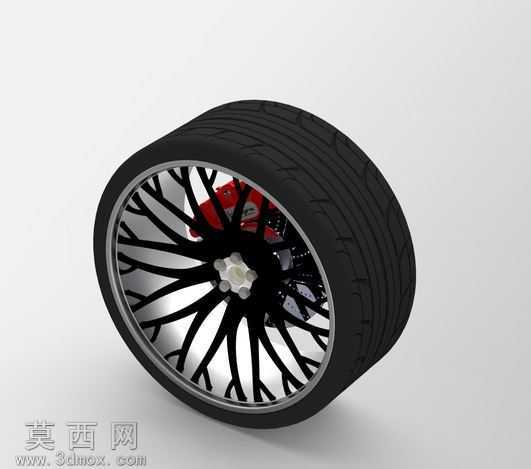

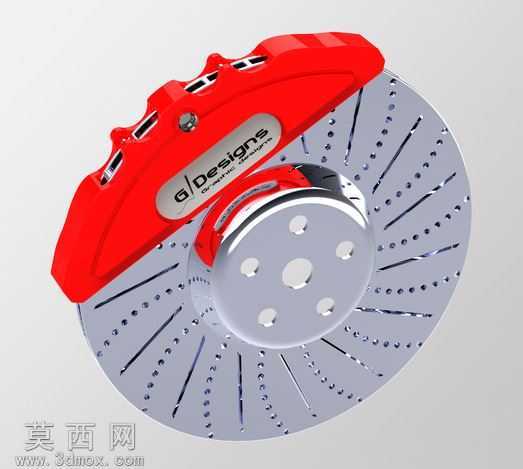

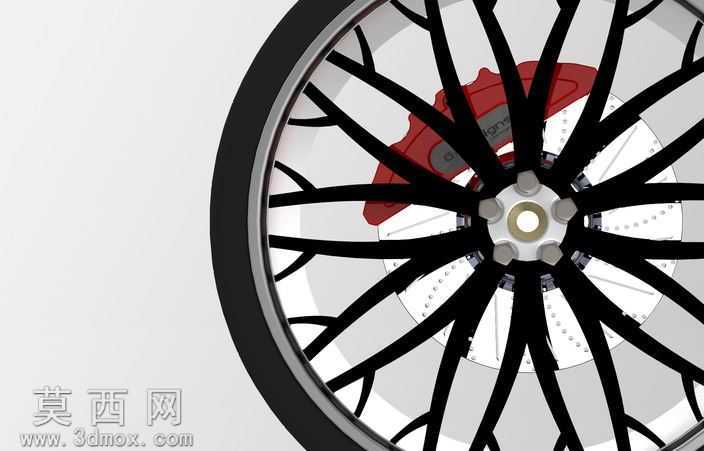

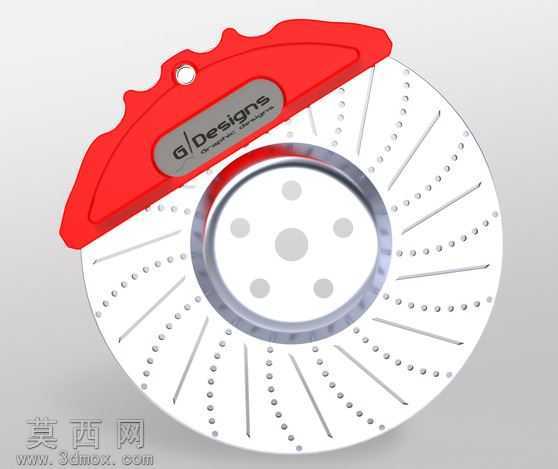

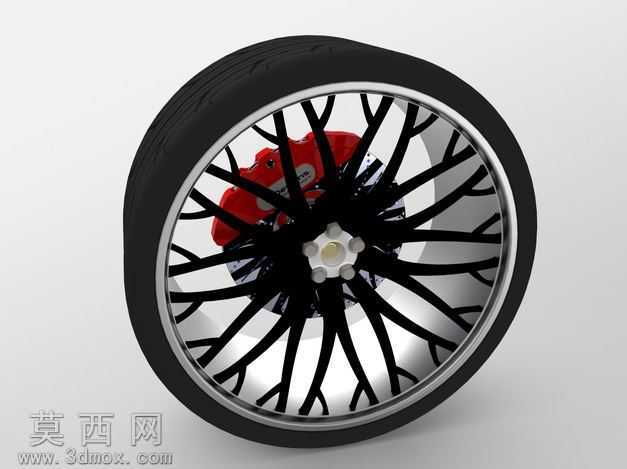

本作品为汽车行走系统核心轮组总成的三维建模设计，整体围绕乘用车改装风格轮组的真实结构完成全参数化搭建。建模阶段首先以轮胎的回转特征为基础，通过草绘绘制轮胎胎面的花纹截面轮廓，采用回转命令生成轮胎基础胎体，再通过阵列、布尔运算完成胎面纵向、横向排水沟槽以及胎侧标识区域的细节刻画，还原民用轿车轮胎的真实胎纹结构与胎壁弧度。轮毂部分采用多辐条分叉式造型设计，先绘制轮毂中心安装盘的基准平面，定位五个轮毂螺栓的安装孔位，匹配中心定位孔的台阶结构，确保安装基准与实车装配逻辑一致；辐条部分采用样条曲线勾勒单根辐条的扭转走向与渐变截面，通过扫掠命令生成单根辐条实体后，围绕中心轴做圆周阵列，再对辐条与轮辋、辐条与中心盘的衔接位置做圆角过渡处理，避免尖锐棱角，还原改装轮毂的流畅视觉效果。刹车系统部分同步完成建模，包含通风式刹车盘与对置活塞刹车卡钳：刹车盘通过回转生成基础盘体后，绘制内部通风道的截面轮廓，通过阵列切除生成盘体内部的导风散热结构，同时刻画盘体表面的通风划线细节；刹车卡钳部分拆分卡钳本体、活塞、刹车片、固定支架等独立零件，还原卡钳跨置在刹车盘上的真实装配位置，卡钳表面的标识区域做浮雕式凸起处理，提升细节真实感。材质与渲染阶段，为轮胎赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶的微哑光质感，胎面沟槽区域适当降低反光度模拟使用后的积尘质感；轮毂部分采用亮面镀铬与哑光黑双色搭配，辐条主体赋予哑光黑金属漆材质，轮辋边缘、中心螺栓区域赋予高反光镀铬材质，通过材质对比凸显轮毂的层次感；刹车卡钳赋予亮红色金属烤漆材质，调整清漆层的反光参数还原烤漆的亮面质感，刹车盘赋予高碳钢金属材质，盘面做轻微的磨砂纹理处理模拟刹车盘的磨损质感，刹车片赋予半金属摩擦材料的深灰粗糙材质。整体装配阶段严格遵循实车装配逻辑，轮胎与轮辋做过盈配合约束，刹车盘与轮毂中心盘同轴固定，卡钳通过支架约束在轮组内侧的对应位置，所有零件无干涉错位，最终通过渲染调整光照角度，模拟展厅柔光环境，突出轮组的造型细节与材质质感，完整呈现改装风格汽车轮组的设计效果。
