ANSI标准惠普H型钢承重梁三维模型

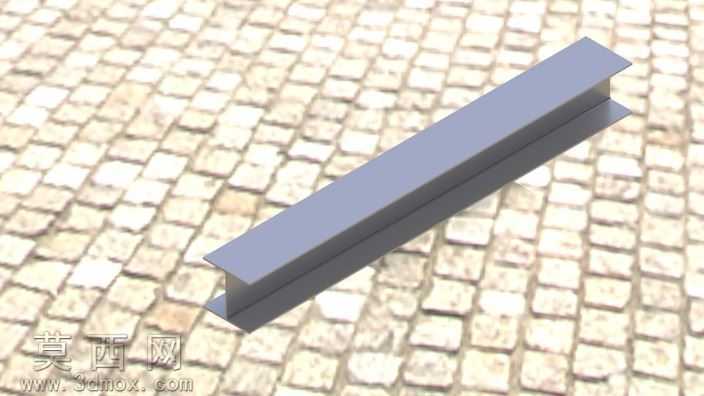

本模型为符合ANSI标准的惠普系列H型截面承重梁，采用SolidWorks2011版本完成全参数化三维建模，建模过程严格遵循给定的尺寸参数完成结构搭建，整体为等截面直梁结构，截面呈现典型的工字形H型钢特征，上下翼缘平行对称，腹板与翼缘垂直连接，所有棱边保留工程实际所需的微小过渡圆角，避免应力集中的同时符合真实型钢的生产工艺特征。材质设定为不锈钢，建模阶段预留了材质参数修改接口，可根据实际工程需求切换为碳钢、铝合金等不同工程材料，适配不同场景的力学仿真需求。模型渲染阶段采用哑光金属材质，还原不锈钢构件的真实表面质感，搭配砖石地面的展示场景，清晰呈现构件的整体比例与截面形态，可360度旋转查看各部位结构细节，翼缘宽度、腹板深度、构件总长等关键尺寸均严格按照给定参数设定，无尺寸偏差。设计思路围绕工程应力分析需求展开，模型预设了集中荷载拆分加载的受力点位，可直接导入SolidWorks仿真模块开展静力学应力分析，验证梁体在荷载作用下的应力分布、变形量等力学性能，无需额外进行模型简化或结构修补。模型结构完整，无缺失面、破面、重叠面等建模错误，所有特征参数可编辑，支持根据实际工程需求调整梁体长度、翼缘尺寸、腹板厚度等参数，快速生成不同规格的同系列H型钢梁模型，可直接用于钢结构工程方案展示、力学仿真验证、教学演示等场景，为工程设计人员提供精准的数字化构件参考，有效缩短型钢构件的设计与仿真前期准备周期，提升工程设计的效率与准确性。
