高精度冠状齿轮与evoloid齿轮啮合结构

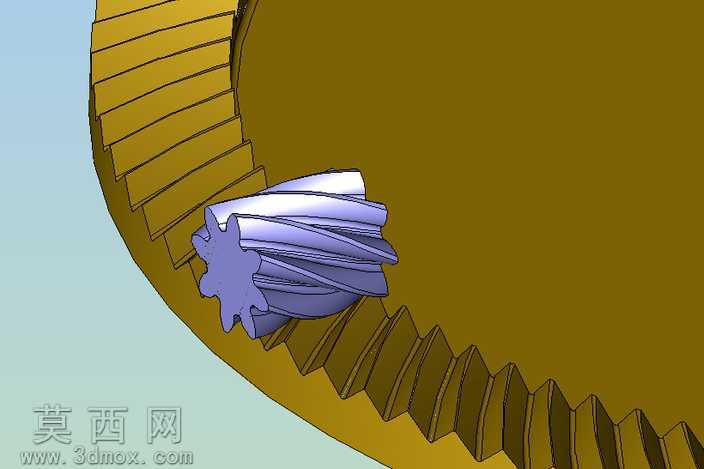

本作品为冠状齿轮与evoloid齿轮组成的交错轴啮合传动结构三维模型，建模过程中严格遵循齿轮啮合原理进行参数化设计，首先对两类齿轮的齿廓曲线进行精准数学推导，将齿面计算误差控制在0.0001毫米以内，保证啮合传动过程中齿面接触的连续性与传动精度。建模阶段先完成两类齿轮的基体结构搭建，冠状齿轮采用盘式环形基体，轮齿沿基体端面呈辐射状排布，齿向根据啮合夹角做对应倾斜设计；evoloid齿轮采用轴式小齿轮基体，轮齿为斜齿构型，齿形参数与冠状齿轮完成精准匹配，避免出现啮合干涉、齿面错位等问题。材质渲染环节，对两类齿轮分别赋予金属材质效果，大尺寸冠状齿轮采用黄铜质感材质，调整金属粗糙度、反射率参数还原金属锻件的哑光金属质感，小尺寸evoloid齿轮采用合金钢质感材质，通过高光、反射参数的差异化设置区分两类齿轮的材质属性，同时对齿面边缘做细微倒角处理，还原真实机加工零件的工艺特征。结构设计上重点还原两类齿轮的空间啮合位置关系，保证交错轴传动的轴线夹角、中心距参数符合设计规范，轮齿之间的侧隙、接触斑点位置经过反复校验，可直观展示该类齿轮传动的运动特性。设计过程中优先考虑模型的工程实用性，所有齿形参数、结构尺寸均符合机械传动设计规范，既可以作为机械原理教学的演示模型，帮助学习者理解特殊齿轮传动的啮合逻辑，也可作为相关传动装置设计的参考原型，为同类交错轴齿轮传动的结构设计、参数选型提供直观的三维参照，模型整体结构完整，齿面细节还原度高，能够清晰展现两类特殊齿轮的结构特征与啮合配合关系。
