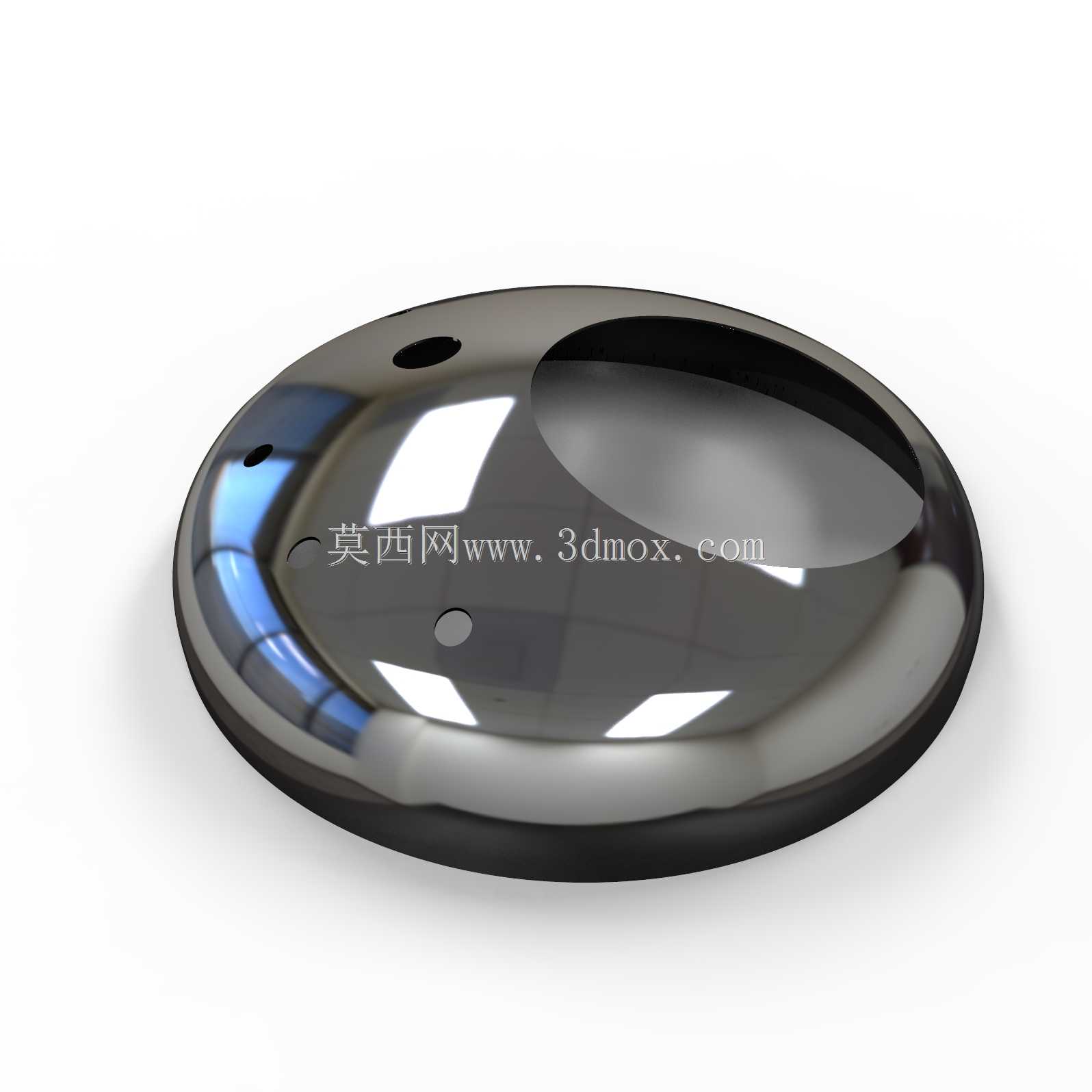

制药电容设备用AISI316L不锈钢密封端盖

　　这款直径800mm的圆形端盖，是针对制药工业用电容类工艺设备开发的承压密封构件，材质选用AISI 316L低碳奥氏体不锈钢，完全适配制药生产环节对接触部件耐腐蚀性、卫生性的硬性要求。从实际应用场景来看，这类端盖多用于电容式物料处理、药液暂存、纯化水储配类罐体的端部密封，在制药生产的配料、反应、中转工序中，既要承受罐内一定的工作压力，也要耐受生产过程中常见的弱酸弱碱介质、清洗用纯化水甚至CIP在线清洗的高温腐蚀，316L材质的低碳属性也避免了焊接加工后晶间腐蚀的隐患，完全符合制药行业GMP相关的材质合规要求。

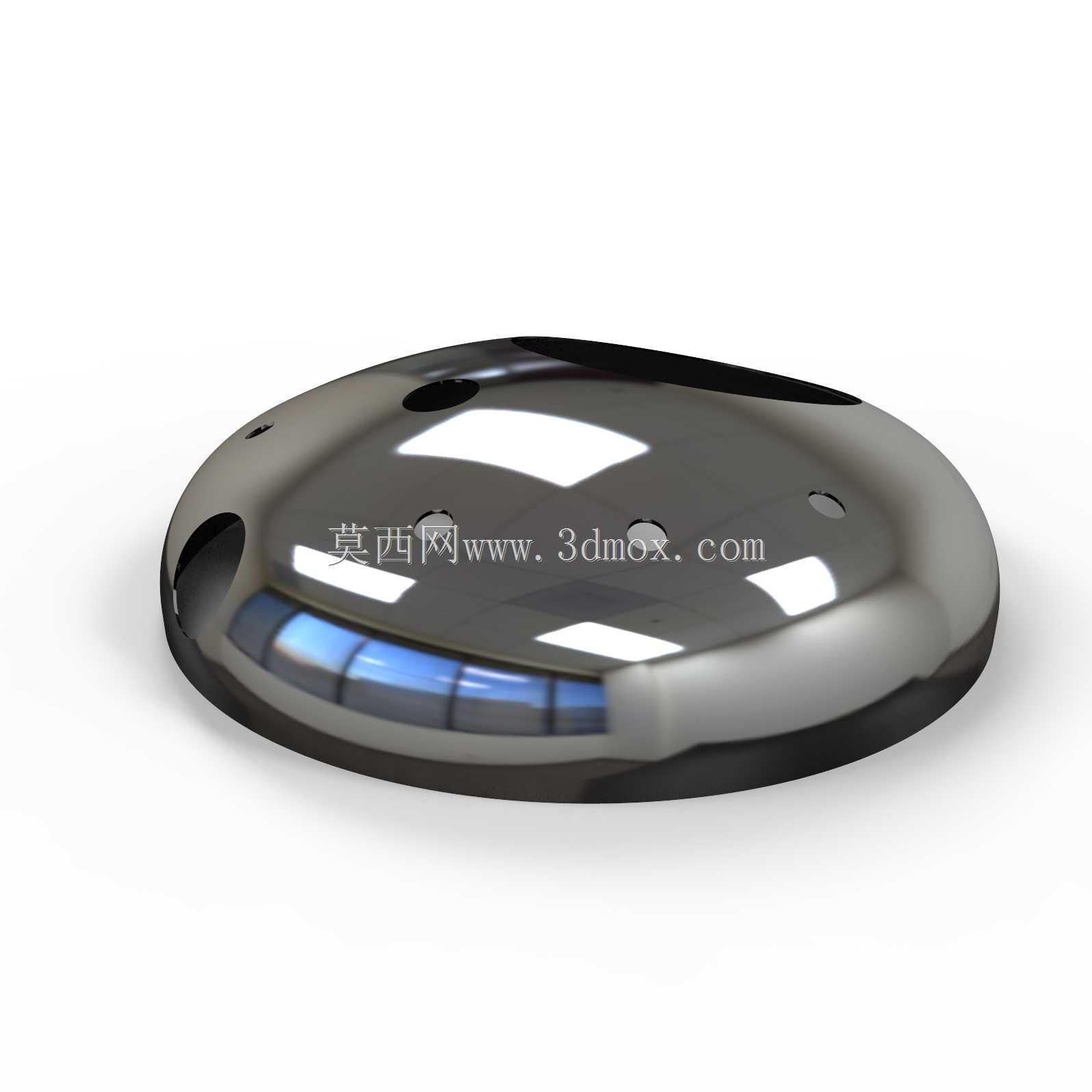

　　设计阶段首先锚定的是安装边界与密封可靠性，端盖整体采用碟形旋压成型结构，相比平盖结构在同等承压能力下能有效降低板材厚度，减少设备整体自重，同时曲面过渡的结构也避免了卫生死角，便于生产结束后的清洁作业，不会残留物料残渣滋生微生物。端盖边缘设置的安装孔位，是按照行业通用的压力容器法兰安装间距排布，可直接匹配同公称直径的标准罐体法兰，安装时配合卫生级密封垫片即可实现无泄漏密封，不需要额外加工适配接口，能大幅缩短现场设备装配的周期。端盖表面做了镜面抛光处理，表面粗糙度达到卫生级设备要求，既减少物料附着，也能耐受日常反复的清洁消毒作业，不会因为表面粗糙出现锈蚀、挂料的问题。

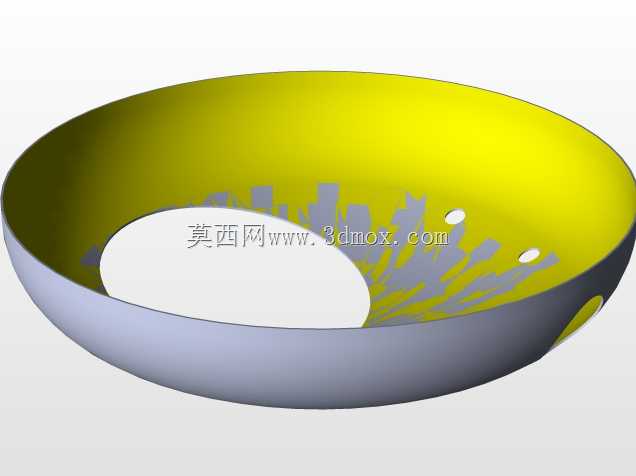

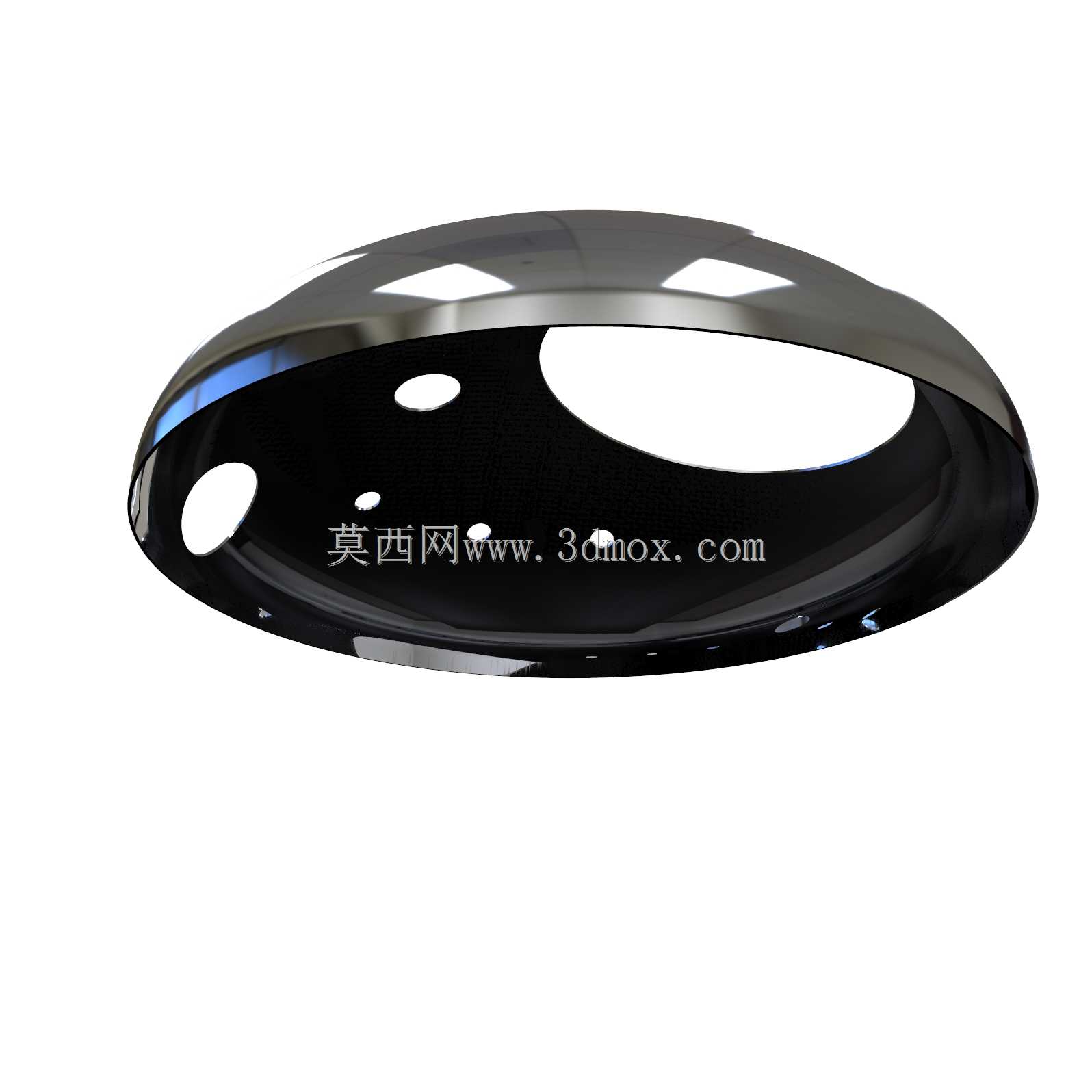

　　从结构细节来看，端盖曲面的曲率经过反复校核，在0.6MPa的常规工作压力下，曲面应力分布均匀，不会出现局部应力集中导致的变形问题，边缘的法兰翻边厚度经过加厚处理，在螺栓锁紧时不会因为局部压应力过大出现翘曲变形，保证长期使用下的密封稳定性。端盖上预留的小孔位，是为了安装排气阀、压力表或者清洗喷头预留的接口，位置设置在曲面靠近边缘的区域，既不会影响罐体内部物料的正常流动，也能保证排气、测压点位的合理性，避免出现气阻或者压力检测失真的问题。

　　在实际选型应用中，这类端盖除了制药行业的电容设备，也可适配食品加工、精细化工领域的同规格承压罐体，只要介质腐蚀特性与316L不锈钢兼容，都可以直接选用，不需要重新开模制作。建模过程中严格按照实际加工工艺还原了旋压成型的壁厚变化规律，曲面过渡区域的壁厚减薄量控制在板材厚度的10%以内，完全符合实际冲压、旋压加工的工艺特性，不会出现建模结构与实际加工件不符的问题，结构工程师在做整套设备设计时，可以直接调取该模型装配到罐体端部，核对安装孔位、操作空间、外部管线干涉情况，不需要重新绘制端盖结构，能有效提升整套设备的设计效率。

　　需要注意的是，这类卫生级端盖在安装时，螺栓的锁紧力矩要按照对角顺序逐步加压，避免单侧受力过大导致法兰变形，密封垫片要选用符合卫生要求的硅橡胶或者聚四氟乙烯材质，定期检查垫片老化情况，避免生产过程中出现跑冒滴漏的问题。端盖的镜面抛光表面在日常维护中，不能用钢丝球等硬质工具擦拭，避免划伤表面破坏钝化层，影响耐腐蚀性能，清洁时要采用中性清洁剂配合软质抹布擦拭，之后用纯化水冲净擦干，就能保证长期使用的稳定性。
