制药用DN400不锈钢压力人孔结构

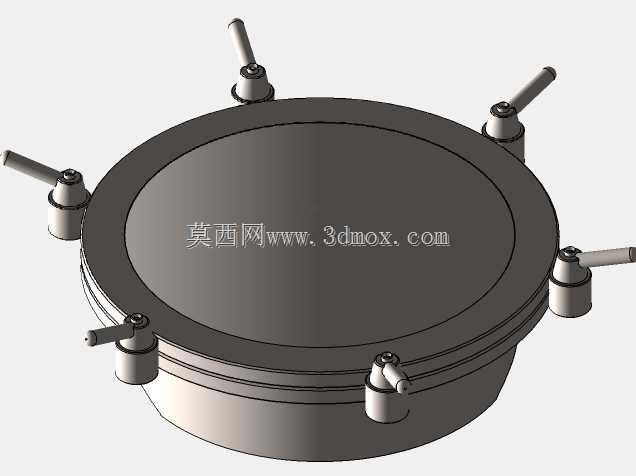

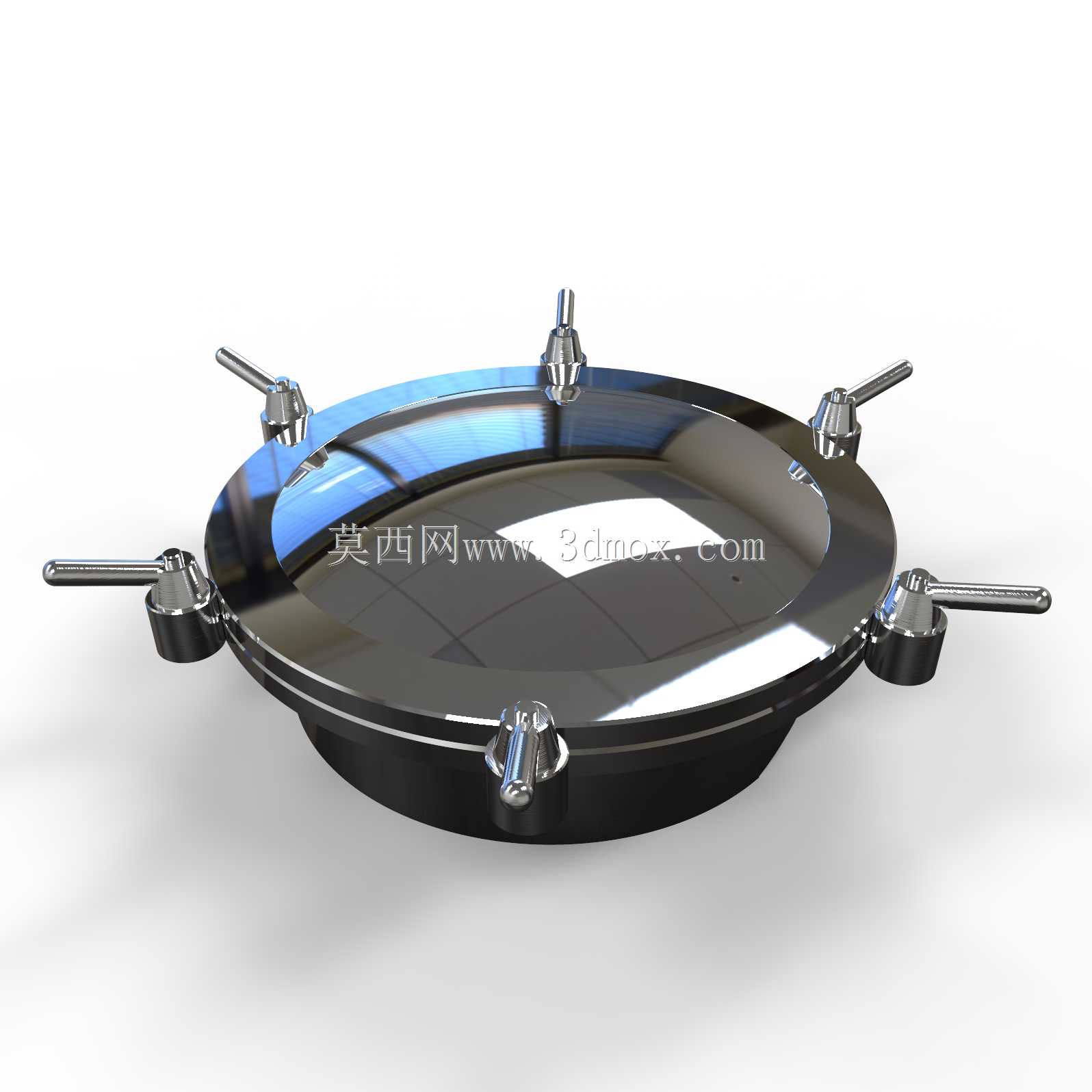

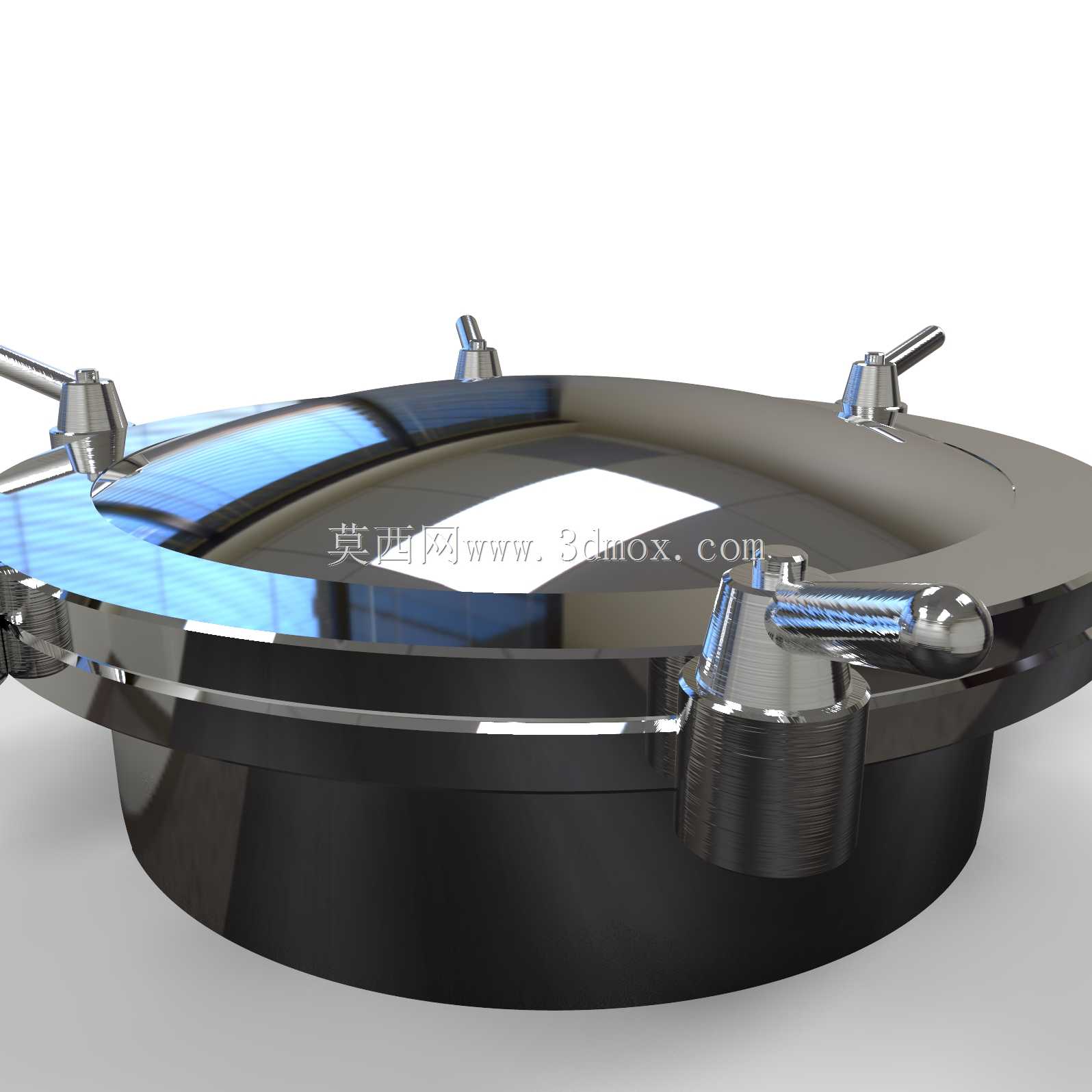

　　在制药、精细化工的洁净流体反应工段，罐体顶部的检修承压人孔是直接影响设备合规性与操作便利性的核心部件，这款DN400规格的卢克型人孔，就是针对AISI316L材质应用场景设计的快开式承压检修结构。从实际安装边界来看，该人孔适配公称通径400mm的罐体开口，法兰密封面与罐体焊接处需做全焊透结构并做内外镜面抛光处理，满足GMP洁净要求，整体安装后突出罐体顶部的高度控制在120mm以内，不会额外占用车间顶部的管线排布空间，周边预留的操作空间仅需满足手柄旋转半径即可，不需要额外预留大尺寸操作工位。从功能特性上看，该人孔采用多组快开压杆锁紧结构，沿法兰圆周均匀分布6组带手柄的锁紧压块，不需要借助额外工具，

　　操作人员徒手即可完成全部锁紧与松开操作，单人可在1分钟内完成人孔的开启或闭合，相比传统螺栓紧固的人孔结构，大幅降低了检修、清场时的操作耗时，也避免了螺栓拆卸过程中零配件掉落罐体的风险。密封结构上采用嵌入式食品级硅橡胶密封圈，密封圈嵌装在法兰的密封槽内，不会因频繁开闭出现移位、脱落问题，承压状态下密封面均匀受压，可满足0.3MPa以内的工作压力要求，完全匹配制药反应器常规的工作压力区间，同时密封结构无卫生死角，清洁时可快速擦拭到位，不会残留物料滋生细菌。设计思路上，这款人孔完全围绕洁净工况的使用需求展开，所有与物料、洁净区接触的表面都做了Ra0.8以下的镜面抛光处理，所有转角位置都做了圆弧过渡，不存在直角积料区域；

　　压杆与锁紧座的连接采用铰接结构，铰接位置做了防积液设计，不会在清洗后残留清洗液；人孔盖采用向外翻转的开启结构，开启后可通过铰接座定位在90度开启位置，不会自行回落伤人，同时盖体内侧与罐体内壁齐平，不会在罐内形成突出结构影响搅拌流场。在实际应用场景中，这类人孔除了用于制药行业的不锈钢反应器，也可应用在食品饮料、生物发酵领域的洁净储罐、配料罐上，作为操作人员进出罐体检修、观察内部工况、投放少量固体物料的通道，相比同规格的其他类型人孔，这款结构的锁紧力分布更均匀，在频繁开闭的使用场景下，密封件的使用寿命更长，日常维护仅需要定期检查密封圈的老化情况，不需要对锁紧铰接结构做频繁的润滑维护，因为铰接位置采用了自润滑的轴套结构，

　　不会出现润滑脂泄漏污染物料的风险。从建模细节来看，该结构完整还原了所有零件的装配关系，包括压杆的铰接间隙、锁紧块的压紧行程、密封圈的压缩量都做了1:1的还原，可直接用于设备的整体装配干涉检查，也可作为同类型人孔选型设计的参考结构，在做罐体整体设计时，可直接调用该模型匹配罐体开口尺寸，核对安装空间是否满足操作要求，避免出现安装后手柄与周边管线、护栏干涉的问题。需要注意的是，这类人孔在安装时，焊接法兰的平面度需要控制在1mm以内，否则会出现局部密封压合不严导致的泄漏问题，同时锁紧压块的压紧程度需要均匀调整，不要单块过度压紧，避免密封圈局部过度压缩出现永久变形，影响密封寿命。
