制药行业用GMP标准不锈钢托盘结构

　　这款不锈钢托盘的设计初衷，是匹配制药洁净生产区域的物料转运、暂存需求，完全贴合GMP卫生管控要求，主体采用AISI304不锈钢板材折弯焊接成型，从结构根源上规避了普通木质、塑料托盘易掉屑、易积尘、不耐消毒的痛点。在制药生产的全流程场景中，该托盘可适配原料暂存、中间品转运、成品码垛多个环节，既可以配合手动液压叉车完成车间内短距离物料移位，也能放置在高架货架上作为长期仓储的承载基座，甚至可以直接进入灭菌柜完成整托物料的灭菌工序，无需额外更换载具，减少物料多次搬运带来的污染风险。

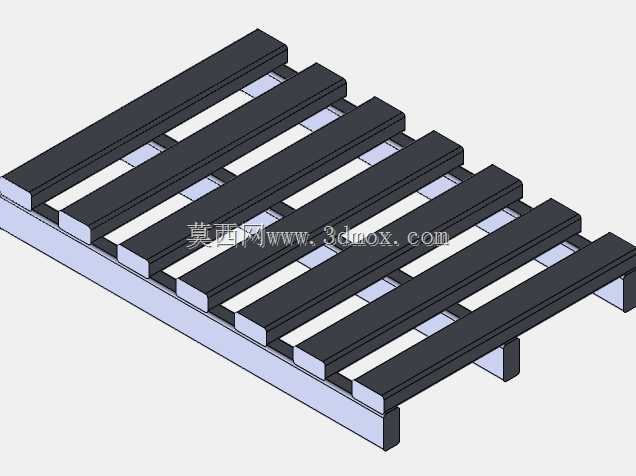

　　从结构设计逻辑来看，托盘采用了条型面板镂空排布的形式，面板之间预留均匀间隙，一方面是为了降低整体自重，减少不锈钢材料的使用成本，另一方面镂空结构能让清洁、消毒时的液体快速流下，不会在托盘表面积留积液，避免滋生微生物，同时在灭菌环节，蒸汽或者环氧乙烷气体可以顺利穿过间隙，接触到托盘承载的物料底部，保证灭菌无死角。面板下方的支撑梁采用同材质不锈钢折弯成型，与面板之间采用满焊后打磨抛光的处理方式，所有焊缝位置都做了圆弧过渡，不存在直角缝隙，不会残留清洁死角，支撑脚的高度预留了标准叉车作业的插取空间，不管是手动叉车还是电动叉车的货叉都能顺利从四个方向插入，适配不同作业场景的插取需求。

　　在外形尺寸与安装边界的考量上，托盘的整体外轮廓尺寸适配制药行业标准的物料周转箱尺寸，单托额定承载能满足常规制药原料、成品的堆码重量要求，支撑脚的底部做了平整处理，放置在地面或者货架横梁上时不会出现局部应力集中，不会刮伤环氧地坪或者货架涂层。托盘的整体表面做了镜面抛光处理，表面粗糙度达到卫生级要求，日常清洁时只需要用消毒湿巾擦拭或者高压水枪冲洗即可完成清洁，不会残留物料残渣，也不会因为长期接触消毒试剂出现锈蚀、掉漆的问题。

　　不同于普通工业场景使用的托盘，这款不锈钢托盘在设计时完全规避了尖锐棱角，所有外露的边缘都做了折弯卷边或者圆弧打磨处理，避免作业人员在搬运、操作过程中被划伤，适配洁净区人员穿戴防护手套作业的操作习惯，不会出现勾挂无尘服、手套的问题。托盘的整体结构没有采用额外的连接件、紧固件，所有部件都通过焊接连接为一个整体，不存在螺丝松动、零件脱落掉入物料中的风险，完全符合制药行业异物管控的严格要求。在实际使用过程中，该托盘不需要额外的安装固定，直接放置在使用位置即可承载作业，自身的结构强度能满足多层堆码的需求，堆码时上层托盘的支撑脚可以精准嵌入下层托盘的对应定位位置，不会出现滑移、塌垛的问题。

　　从结构建模的角度来看，这款托盘的所有折弯参数都匹配常规不锈钢板材的折弯系数，焊接余量预留合理，建模过程中所有的焊缝位置都做了工艺性简化，既保证三维模型能准确反映产品的实际结构，也能直接导出工程图用于生产下料，面板的间隙排布经过受力校核，在额定承载下不会出现面板变形、下凹的问题，支撑梁的排布位置刚好对应叉车货叉的受力点，长期使用不会出现支撑梁弯曲变形的情况。
