E14螺口灯头灯泡结构三维建模

　　日常接触的小螺口照明部件里，E14规格的灯头灯泡是民用、商用小空间照明场景里覆盖率极高的品类，不同于大螺口E27多用于主照明的定位，这类小螺口灯泡更多适配台灯、壁灯、镜前灯、小型吊灯、设备指示灯位这类对安装空间有紧凑要求的场景，做照明配套结构设计时，这类标准件的三维建模精度会直接影响整灯装配的干涉校验结果。

　　从实际装配边界来看，E14螺口遵循统一的螺纹啮合标准，螺牙大径控制在13.89-14.15mm区间，每英寸牙数为19，啮合有效长度不小于9mm，建模时螺牙的牙型角、收尾退刀段的尺寸必须和国标公差匹配，不然做虚拟装配时会出现螺接错位、灯头拧不到位的问题，很多新手建模时容易忽略灯头尾部的绝缘凸台尺寸，这个部位是和灯座内部导电触点配合的关键结构，凸台的突出高度、端面平面度直接影响通电接触的可靠性，凸台过高会导致灯头拧入后触点压合过紧加速弹片疲劳，过低则会出现接触不良、通电闪断的故障。

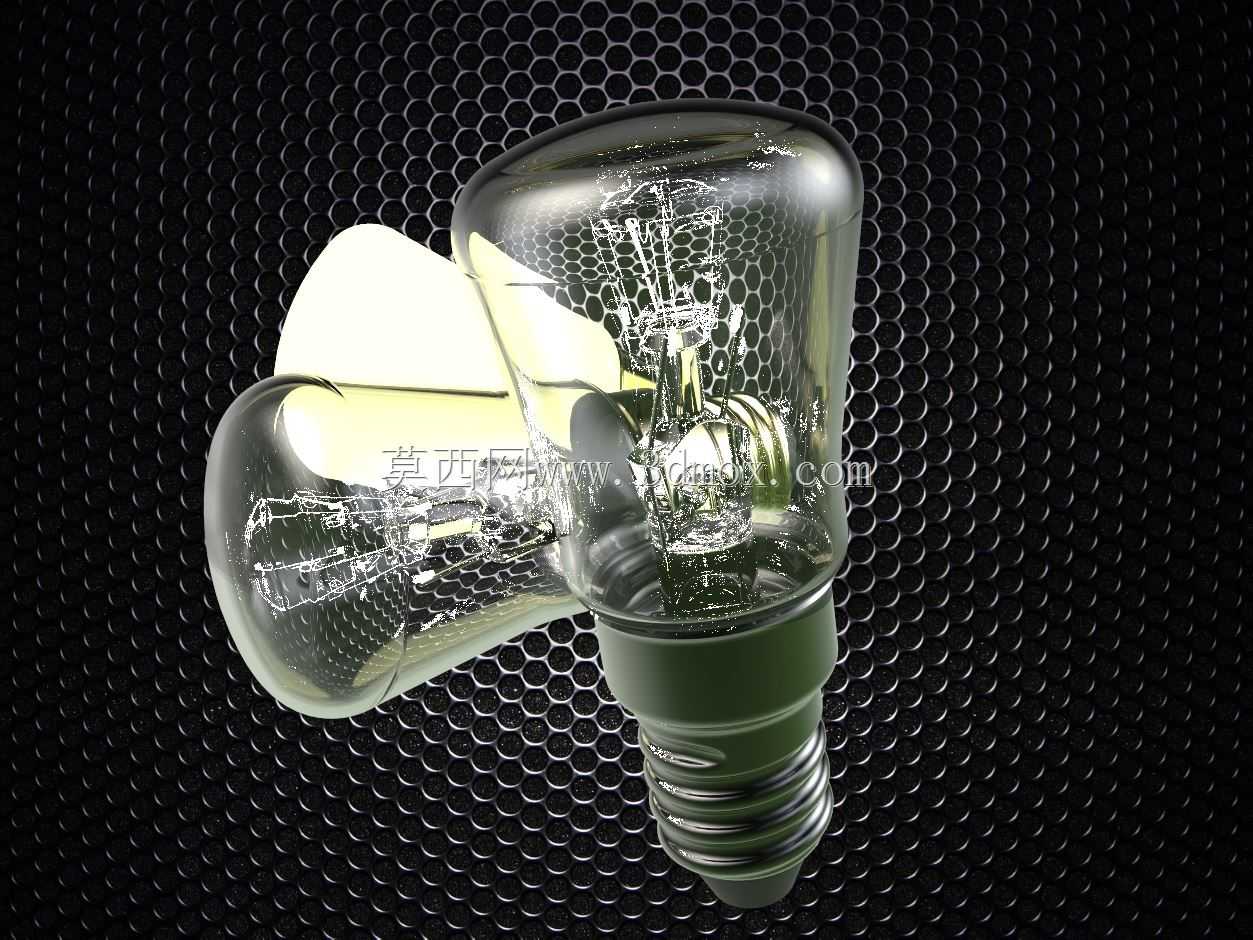

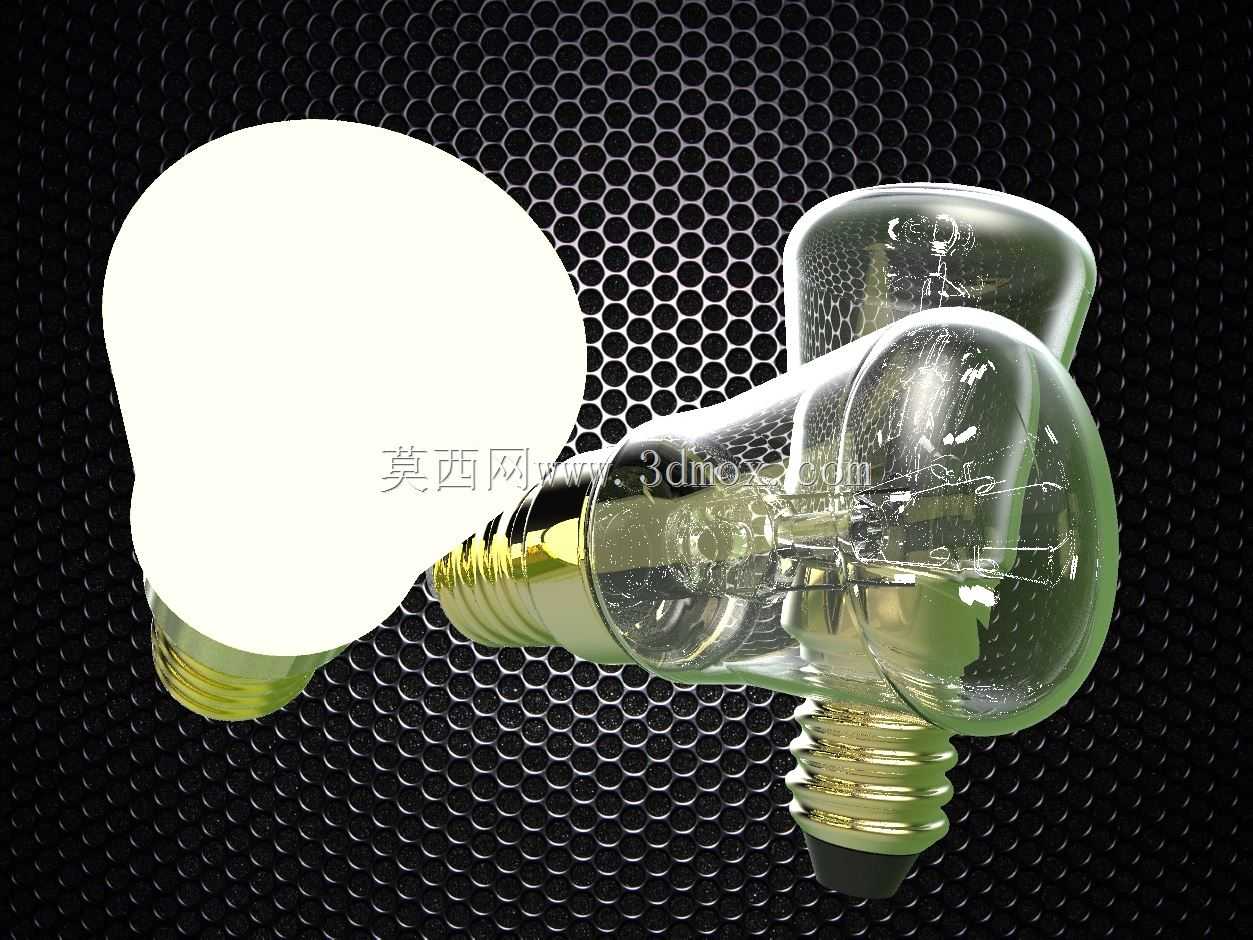

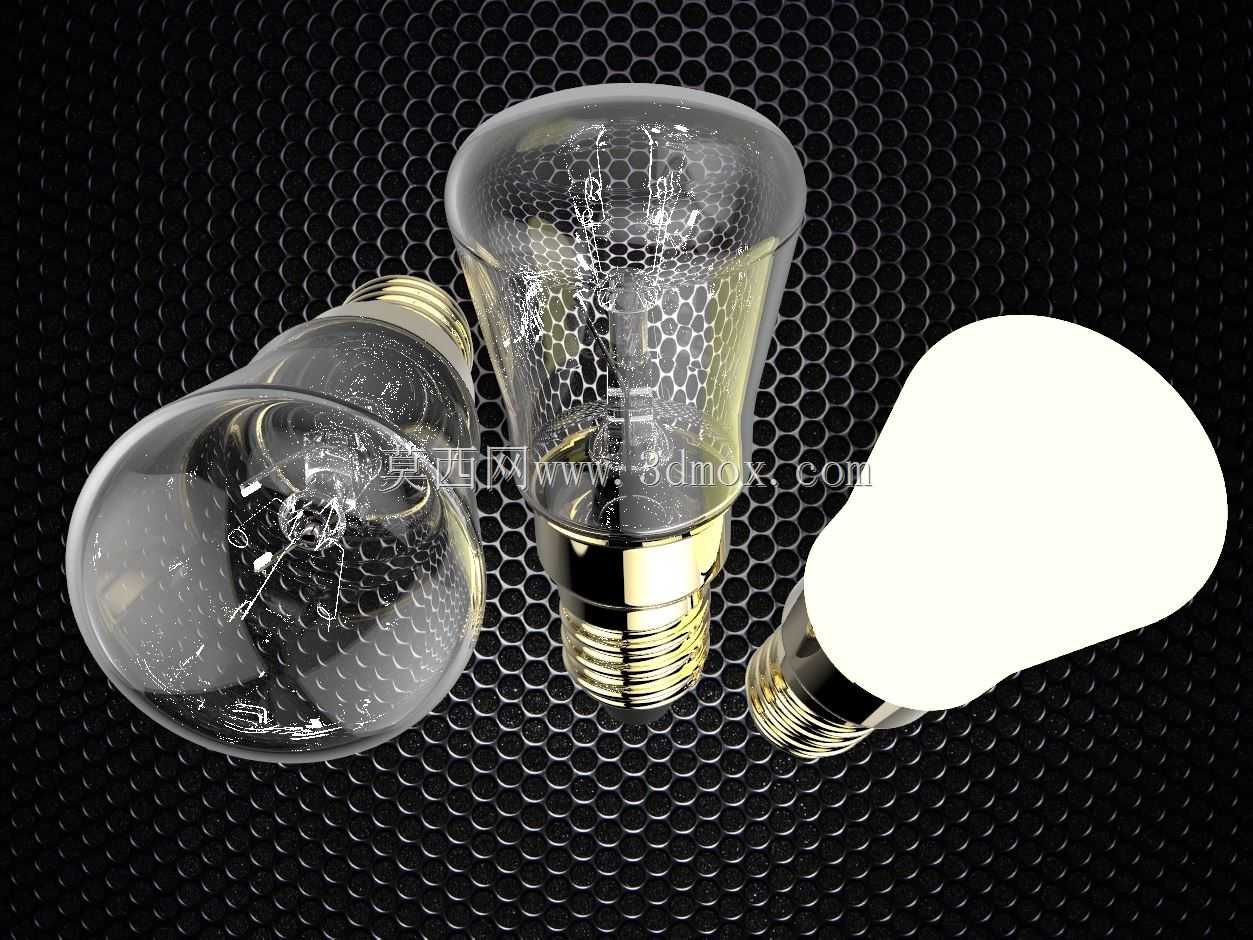

　　玻璃泡壳的造型设计会根据应用场景做差异化调整，本次建模覆盖了球形泡、烛形泡两种常见的泡壳形态，球形泡的泡壳直径通常在45mm以内，整体长度控制在75mm上下，适配多数常规小螺口灯具的灯罩内部空间；烛形泡的泡壳做收腰拉长处理，整体长度略长于球形泡，多用于装饰性灯具，模拟蜡烛火焰的视觉效果。泡壳和金属灯头的衔接部位做了滚压收口的结构还原，这个部位是灯泡密封的核心，建模时要还原收口处的压合纹理，以及泡壳根部和灯头衔接的过渡圆角，避免应力集中导致的泡壳碎裂问题。

　　内部灯丝支撑结构的建模也完全还原实际产品的结构逻辑，两根导丝从灯头尾部的绝缘件穿入，分别连接金属灯头的侧壁导电位和尾部中心触点，导丝向上延伸支撑起钨丝绕制的灯丝，灯丝的绕制间距、支撑点位置都和实际小功率灯泡的参数匹配，做渲染效果时可以清晰呈现内部结构的排布，方便做灯具的透光效果模拟。金属灯头的表面做了镀镍处理的质感还原，螺纹表面的光洁度、灯头侧面的防滑滚花都做了细节刻画，实际生产中灯头的镀层厚度会直接影响防锈能力和导电性能，建模时的细节还原可以帮助结构设计师在做整灯设计时，更直观地预判装配后的外观效果。

　　从应用场景的适配性来说，这类小螺口灯泡除了民用照明，还大量应用在工业设备的局部照明、仪器仪表的状态指示位，这类场景下对灯泡的安装尺寸公差要求更严格，比如设备操作面板上的指示灯座，预留的安装深度往往只有60mm，泡壳的直径不能超过40mm，建模时严格控制各部位的尺寸边界，就能直接导入到设备整体装配体中做干涉检查，不需要二次调整尺寸。很多做灯具设计的工程师在做方案阶段，会直接调用这类标准灯泡模型来校验灯罩的内部空间是否足够，散热间隙是否符合要求，比如封闭灯罩内的灯泡和灯罩内壁的距离不能小于10mm，避免长期工作时泡壳高温烤坏灯罩材质，精准的模型可以直接在软件里测量间隙尺寸，提前规避设计缺陷。

　　设计思路上完全遵循逆向还原实物的逻辑，没有做夸张的艺术化修改，所有结构尺寸都参考实际量产产品的测绘数据，螺牙部分采用螺旋扫描特征生成，保证牙型的连续性，泡壳部分采用旋转曲面构建，壁厚控制在0.5-0.8mm，和实际玻璃泡壳的壁厚一致，金属灯头的壁厚控制在0.3mm左右，还原五金冲压件的实际厚度。内部的导丝、灯丝结构都采用实体建模，不是简单的贴图效果，做剖面视图时可以清晰展示内部的导电通路结构，方便做教学演示或者结构原理展示。

　　实际选型时，工程师可以根据灯具的设计功率匹配对应泡壳尺寸的模型，比如15W以下的小功率灯泡可以选用更小尺寸的泡壳，25W-40W的灯泡需要适当加大泡壳尺寸来保证散热空间，模型里预留了尺寸参数的调整接口，可以快速修改泡壳直径、整体长度来匹配不同功率的产品需求，不需要重新从零开始建模。灯头部分的结构完全符合安规要求，尾部绝缘件的爬电距离、带电部件的间隙都满足照明产品的安全标准，导入到整灯模型做安规校验时可以直接作为参考基准，减少重复建模的工作量。
