阿特拉斯科普柯设备配套手持操作部件

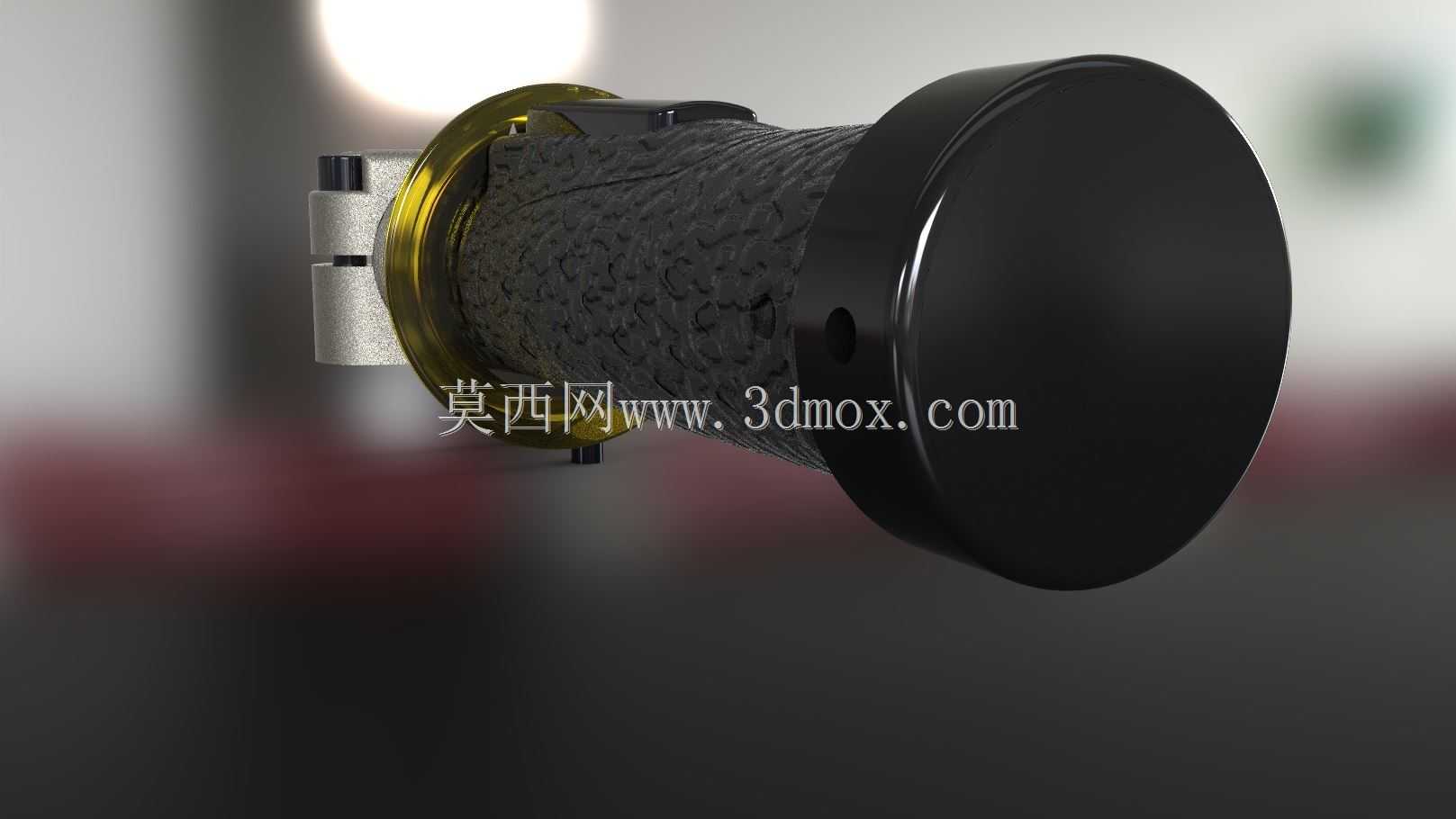

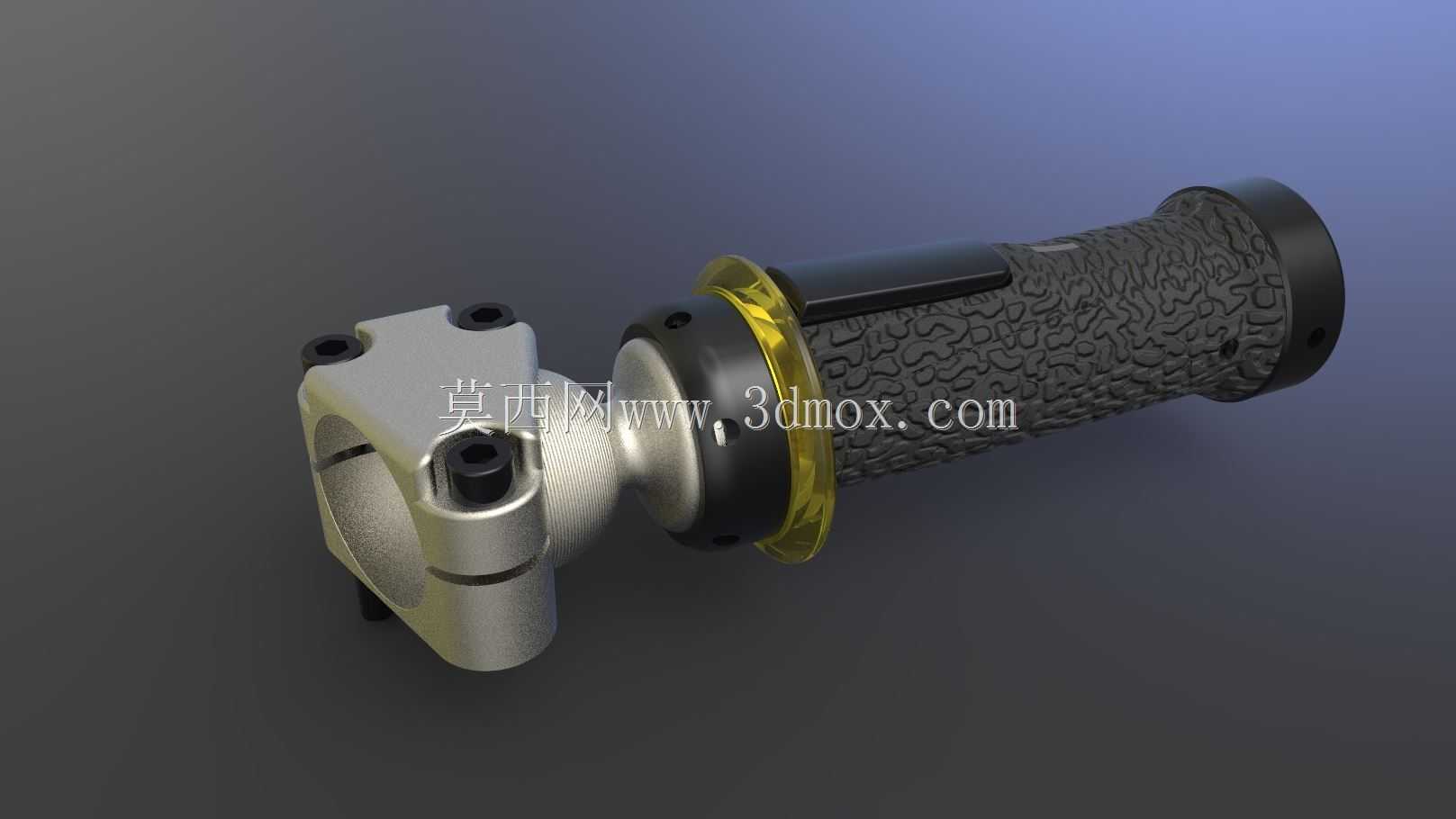

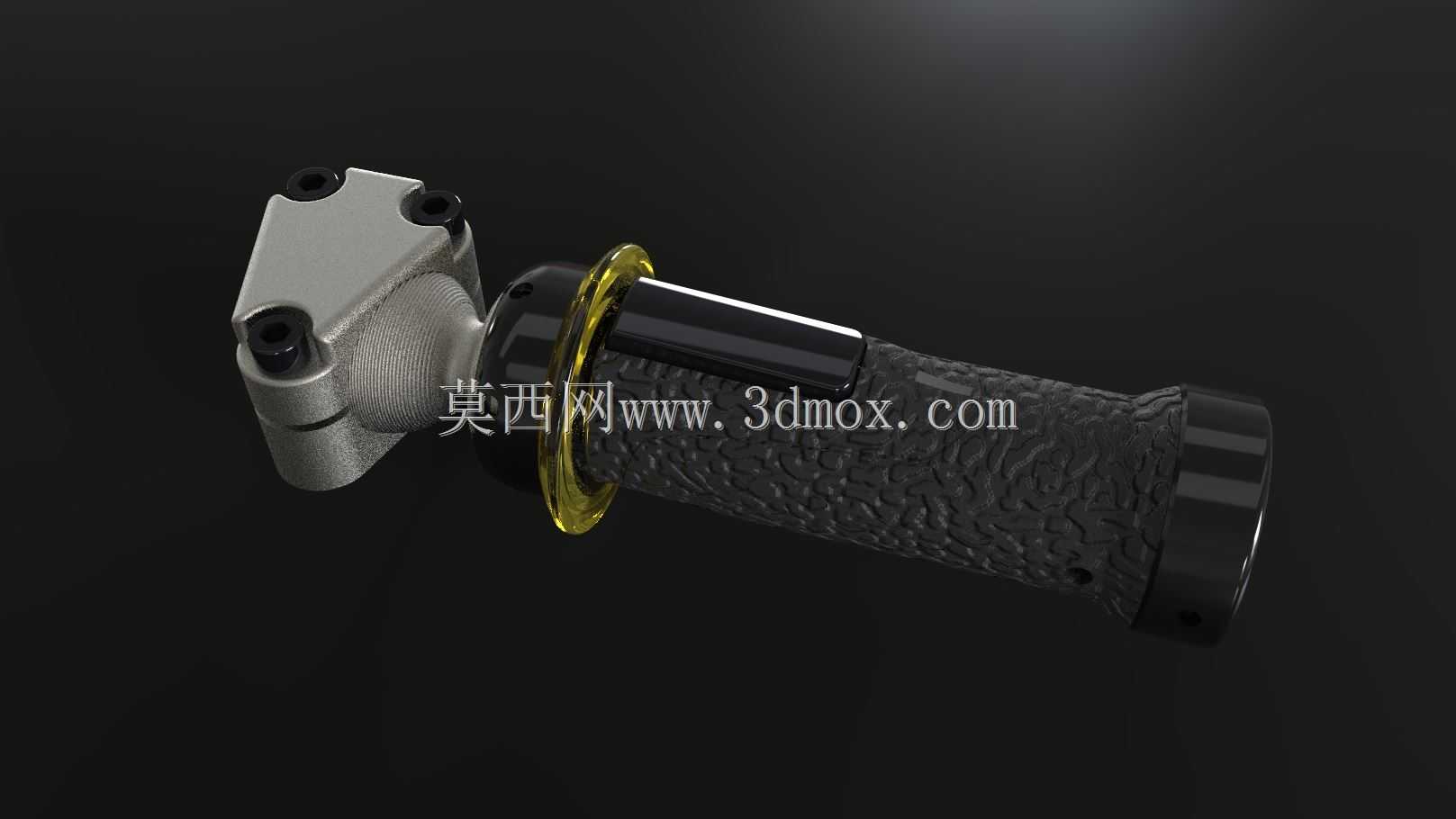

　　该部件的设计参考源自工业现场常见的Atlas Copco系列工业设备配套操作端结构，这类部件在气动工具、工业拧紧设备、现场手持作业终端上应用十分广泛，主要用于作业人员握持操作，传递操作指令同时承载设备作业端的反作用力，是工业现场人-机交互的核心接触部件。从结构设计来看，主体握持区域采用了滚花纹理的防滑结构，这种纹理设计并非装饰性造型，而是针对工业现场作业人员佩戴劳保手套操作的场景做的适配，即便手套表面沾有少量切削液、油污或者粉尘，也能保证足够的握持摩擦力，避免操作过程中出现滑脱风险。端部的大尺寸圆形端盖采用了圆弧过渡的边缘设计，一方面可以在部件意外磕碰工件或者设备机架时，避免尖锐棱角刮伤设备漆面或者工件加工面，

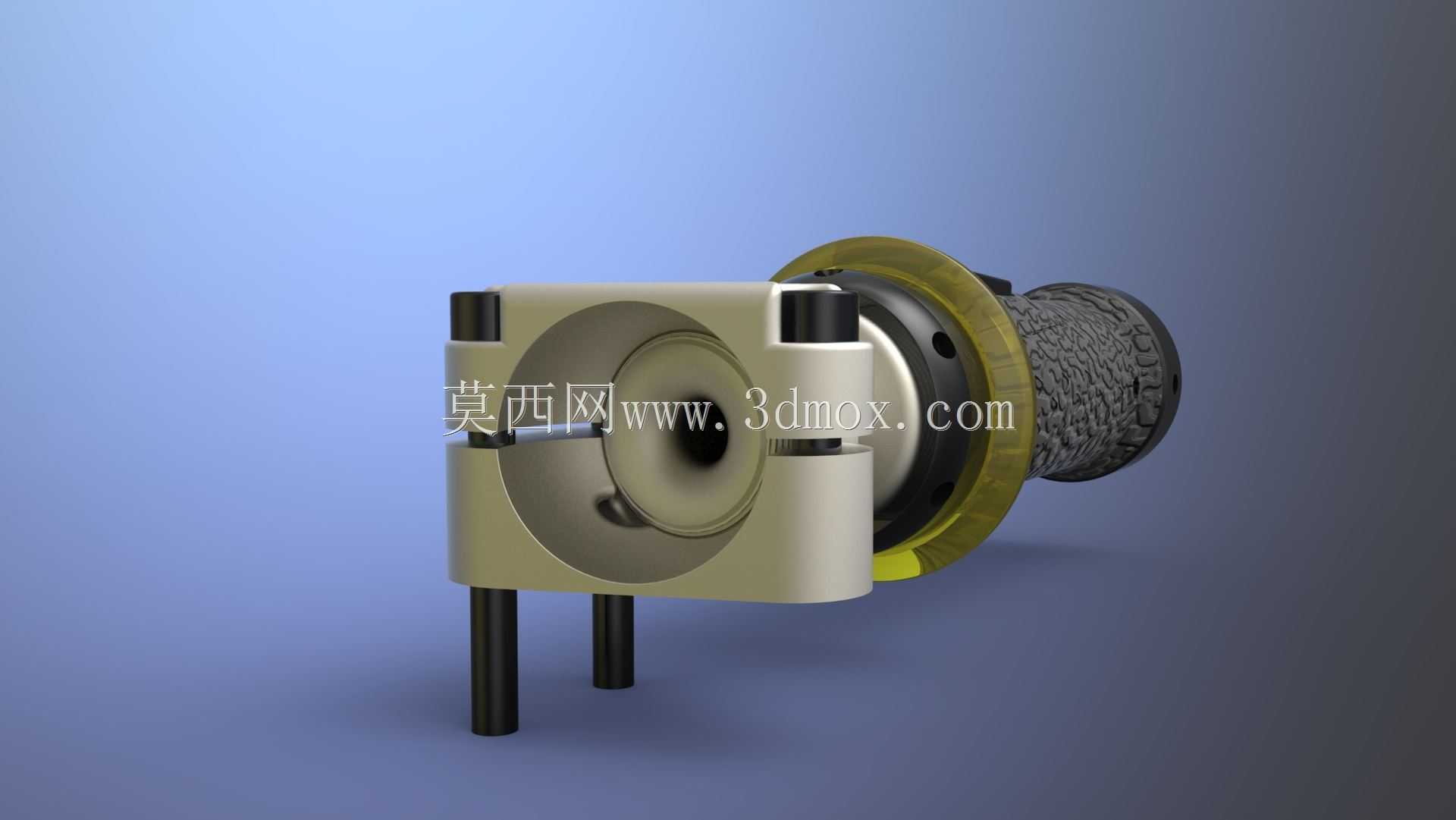

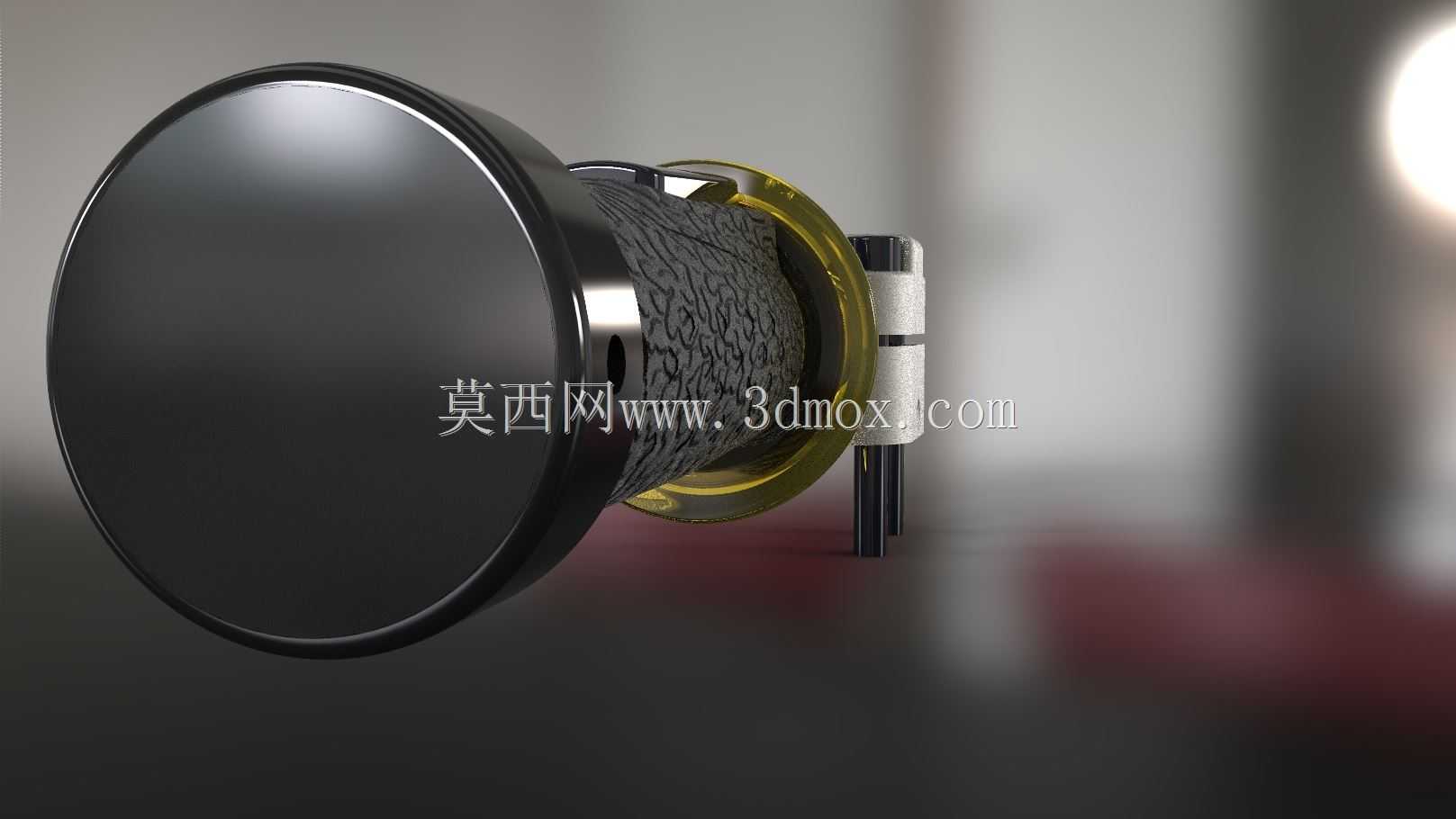

　　另一方面也能在作业人员握持时，抵住掌心位置，分散长时间操作带来的局部压力，降低作业疲劳度。端盖与握持段之间设置的环形限位凸台，搭配黄色的标识环结构，能够在视觉上快速提示握持边界，避免作业人员握持位置过于靠近作业端，防止操作过程中手指卷入作业连接部位造成安全隐患。侧方伸出的连接柱结构，是用于对接设备的动力管线或者信号传输线束，安装时需要保证连接端的同轴度公差控制在0.1mm以内，避免管线对接后出现弯折应力，长期使用导致管线外皮破损或者内部线芯断裂。从安装边界来看，该部件整体轴向长度控制在120mm左右，最大外径为65mm，握持段的直径为38mm，这个尺寸是经过人体工程学反复验证的，适配绝大多数成年男性作业人员的手掌握持尺寸，

　　握持时手指能够自然环绕握持段，不需要刻意张开或者收拢手掌。连接端的安装接口采用标准的快插式结构，不需要额外工具就能完成与设备主体的对接，现场更换配件的时间可以控制在10秒以内，能够有效减少生产线因为配件更换导致的停线时间。在实际工业应用场景中，这类部件常配套在气动拧紧轴、手持式打磨设备、工业现场数据采集终端上，不同应用场景下的结构细节会有小幅调整，比如用于打磨设备的操作端会适当增加配重，平衡打磨头的重量，降低作业时的手腕负载；用于拧紧设备的操作端会在握持段内置扭矩反馈的振动模块，当拧紧扭矩达到设定值时，通过握持段的振动给作业人员明确的操作反馈。设计过程中，首先需要确认部件的受力边界，

　　作业过程中握持段需要承受最大150N的轴向反作用力，以及50N·m的扭转力矩，因此主体结构采用一体化的金属基材加工，保证结构强度的同时控制整体重量，整体带内部结构的重量控制在180g左右，长时间握持不会产生明显的负重感。表面的黑色处理层采用硬质阳极氧化工艺，硬度达到HV400以上，能够抵御工业现场常见的磕碰、摩擦损耗，正常使用场景下的表面耐磨寿命可以达到3年以上，不需要频繁更换表面装饰件。黄色标识环采用阻燃ABS材质镶嵌在结构槽内，即便接触到焊接飞溅或者高温切屑，也不会出现融化脱落的问题，长期使用也能保持清晰的标识效果。侧方的线束固定卡扣采用弹性钢结构，能够适配直径6-8mm的不同规格管线，卡扣的夹紧力控制在20N左右，既可以保证管线不会被拉扯脱落，也不会因为夹紧力过大压损管线内部的气路或者线路。在建模过程中，所有的配合面都预留了0.05mm的安装间隙，保证不同加工批次的零件都能顺利装配，不会出现过盈卡滞或者间隙过大松动的问题。滚花纹理的建模采用参数化阵列方式，纹理的深度控制在0.3mm，间距1mm，既保证足够的防滑性能，也不会因为纹理过深导致积留油污难以清理，日常维护时只需要用车间压缩空气吹扫就能清理掉纹理缝隙内的粉尘。端盖的边缘做了R2的圆角处理，即便作业人员手部直接接触端盖边缘，也不会出现割手的问题，符合工业设备的安全设计规范。
