高频同轴电缆连接器SR-50-73三维建模作品

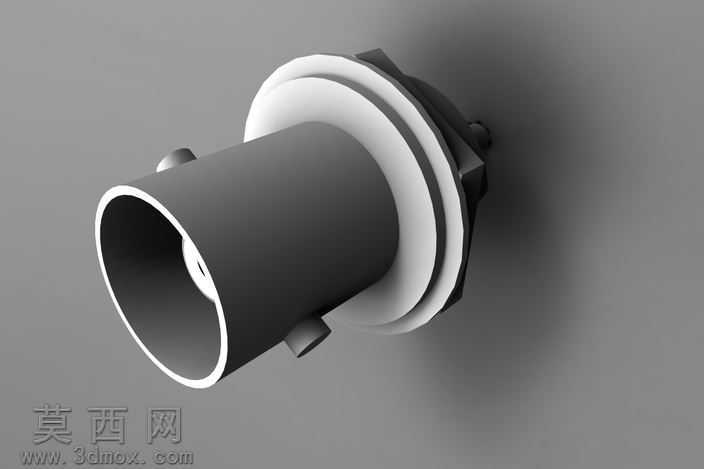

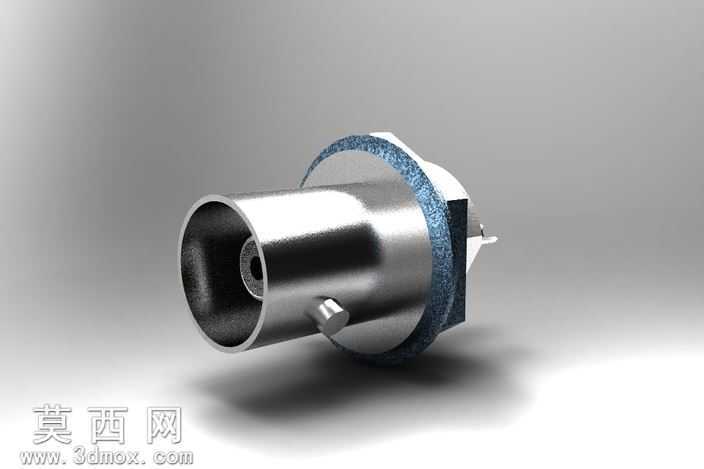

本作品为高频同轴电缆连接器的三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循工业级射频连接器的实际尺寸规范与结构逻辑开展设计。建模初期先梳理BNC型高频同轴连接器的结构组成，将整体拆分为外导体接触套筒、法兰固定基座、介质绝缘衬套、内导体插针、定位卡扣五个核心功能模块，采用自底向上的建模思路逐个完成零件构建，再通过装配约束完成整体组合，保证各部件的同轴度、配合间隙完全符合射频信号传输的结构要求。外导体接触套筒部分采用旋转凸台命令生成基础圆柱腔体，针对内壁的接触弹片结构，通过扫描切除与阵列命令完成多组均匀分布的弹性接触槽建模，还原金属套筒的弹性卡接结构；套筒外壁的定位凸台采用拉伸凸台命令生成，精准匹配标准连接器的卡口定位尺寸，保证对接时的周向定位精度。法兰固定基座部分，先绘制带安装缺口的法兰盘草图，通过拉伸生成法兰基体，针对法兰表面的防滑密封纹理，采用纹理贴图结合凹凸置换的方式还原磨砂质感的密封垫圈结构，同时完成法兰与外导体套筒的过渡圆角处理，还原实际机加工零件的倒角工艺特征，避免建模出现尖锐直角不符合生产实际的问题。介质绝缘衬套部分，采用不同介电常数对应的材质视觉特征进行区分，建模时保证衬套与内外导体的配合公差，既还原衬套的支撑定位作用，也通过半透明的工程塑料材质设置，直观展示内部内导体的居中固定结构。内导体插针部分采用旋转命令生成阶梯轴结构，针对插针端部的导向倒角做了精细化处理，还原插针插入时的导向结构，同时保证插针与外导体的同轴度误差控制在建模公差范围内，符合高频信号传输对结构同心度的严苛要求。渲染阶段采用金属材质为主的材质体系，外导体与内导体分别赋予抛光镍金属与镀金金属材质，调整金属材质的反射率、粗糙度参数，还原机加工金属零件的高光与漫反射效果；密封垫圈赋予带细微颗粒质感的丁腈橡胶材质，绝缘衬套赋予半透明白色POM工程塑料材质，不同材质的视觉区分清晰，能够直观分辨各部件的材质属性。灯光设置采用三点布光方案，主光源提供主要照明凸显金属零件的高光轮廓，辅光源消除暗部死黑，背光源勾勒零件整体轮廓，最终渲染效果清晰展示连接器的整体外观与细节结构，可用于渔船通讯设备配套部件的结构展示、装配教学与选型参考。
