多辐条焊接式摩托车车轮结构设计

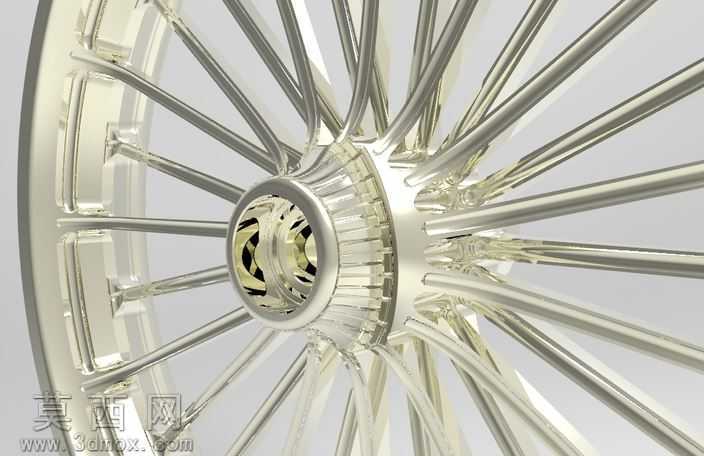

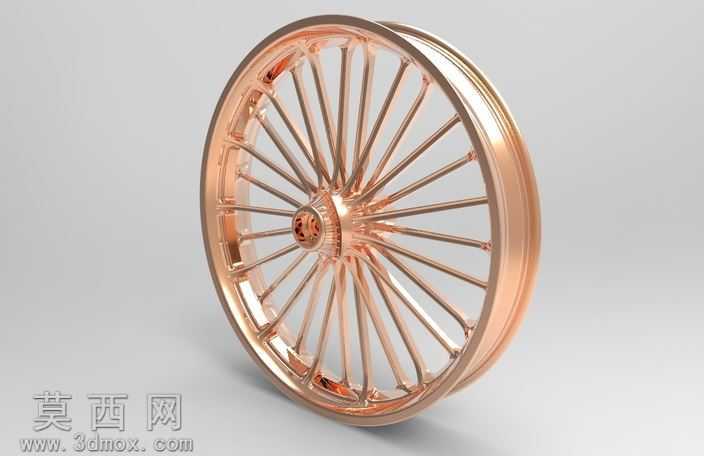

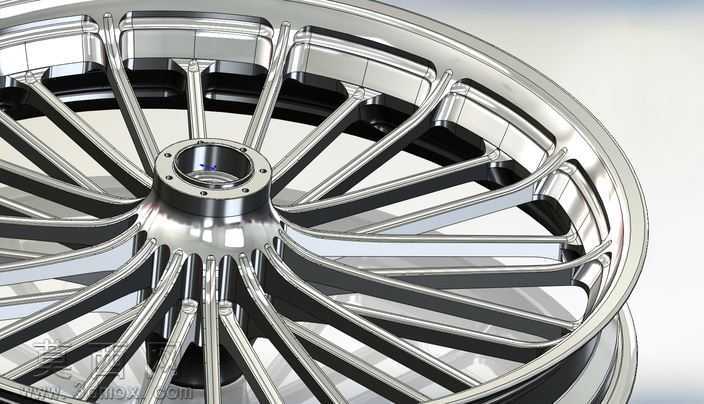

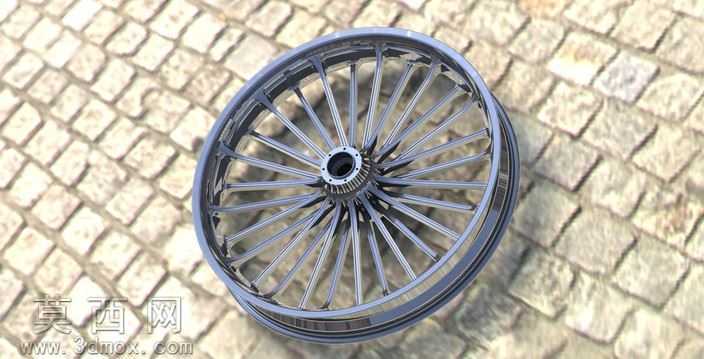

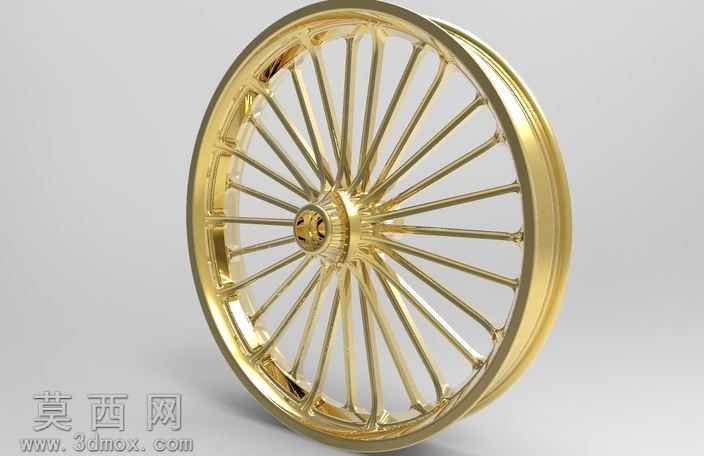

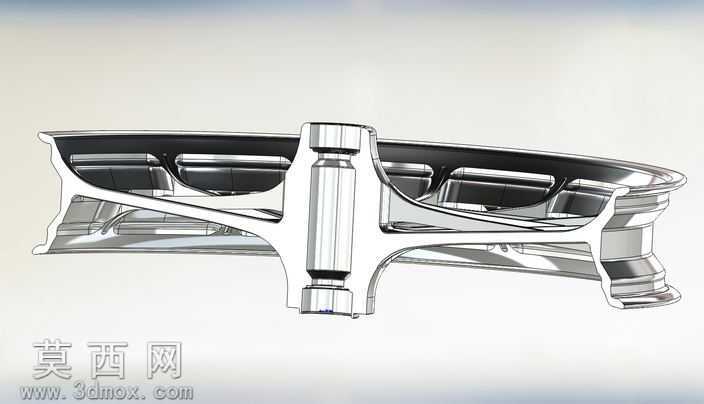

本作品为摩托车用焊接式辐条车轮，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循摩托车行走部件的力学性能要求与装配适配标准，对轮辋、辐条、轮毂安装座三个核心组成部分分别进行独立建模后完成装配校验。轮辋部分采用等截面卷圆焊接成型的结构设计，建模时精准还原了轮辋的胎圈座轮廓、气门嘴安装位与焊接接缝的工艺特征，边缘做了适配真空胎安装的圆角过渡处理，避免应力集中问题。辐条部分采用固体辐条设计，区别于传统钢丝辐条的分体结构，每根辐条均为一体式金属结构，从轮毂中心向外呈放射状均匀排布，建模时对辐条的截面做了变厚度优化，靠近轮毂的根部位置厚度更大，向轮辋延伸过程中逐步收窄，既保证了辐条的支撑强度，又合理控制了轮组整体重量，辐条与轮辋、轮毂的连接位置均做了焊接坡口的特征还原，匹配实际焊接生产的工艺要求。轮毂中心部分集成了轴承安装位、花键传动结构与刹车盘安装端面，建模时精准控制了安装孔的位置度与配合公差，保证与摩托车前叉或后摇臂、传动系统、刹车系统的装配适配性。材质渲染阶段，整体车轮采用哑光金属银的铝合金材质表现，对金属表面做了细微的拉丝纹理处理，还原焊接打磨后的金属质感，轮辋边缘做了轻微的倒角高光处理，凸显金属构件的加工精度，渲染场景采用砖石地面作为承载背景，通过柔和的侧光照射展现车轮的立体结构与金属材质的光影层次，清晰呈现每根辐条的排布规律与整体轮组的比例关系。设计过程中重点考量了焊接工艺的可实现性，所有连接位置的结构均预留了足够的焊接操作空间，避免出现无法施焊的死角，同时通过有限元受力逻辑优化辐条排布角度，保证车轮在承受径向载荷、侧向冲击力时的结构稳定性，满足摩托车日常行驶过程中的强度需求，整体模型结构完整，特征清晰，可直接用于焊接工艺演示、轮组结构教学或摩托车改装方案的效果展示。
