StenMK四桶套筒镂空结构三维建模作品

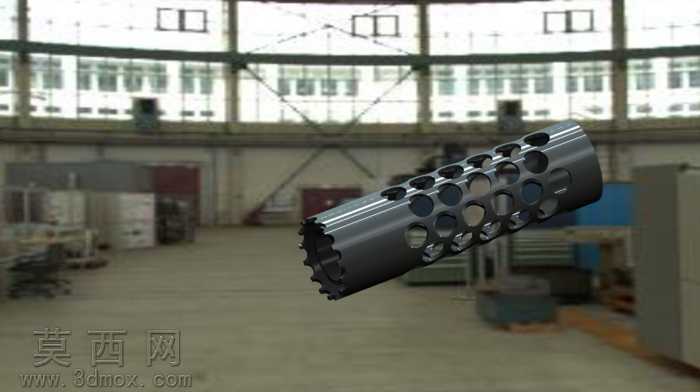

本作品为Sten MK四桶套筒的三维建模设计成果，建模阶段首先基于实物测绘的尺寸参数搭建基础回转体轮廓，以同轴圆柱面为基准定位整体外形，先完成两端接口的特征构建：一端为适配安装的内凹卡接结构，另一端为带限位台阶的收口端面，保证整体装配的同轴度公差符合实际使用要求。主体镂空区域采用阵列式特征建模思路，先绘制单个镂空孔洞的闭合轮廓，通过线性阵列结合圆周阵列的组合方式，排布出三列交错的圆形镂空孔组，相邻孔位之间保留等宽的连接筋条，筋条宽度经过结构强度校核，既实现减重效果又保证构件的抗形变能力。建模过程中对所有棱边做统一的圆角过渡处理，避免尖锐边角产生的应力集中问题，同时还原金属切削加工后的边角钝化效果。材质编辑阶段选用高抛光枪灰色金属材质，调整金属度参数至0.92、粗糙度参数至0.18，还原合金钢构件经过表面处理后的哑光金属质感，针对镂空孔的内壁单独调整粗糙度参数，模拟内孔加工后略粗糙的表面纹理，与外表面的高光质感形成层次区分。渲染阶段采用三点布光方案：主光源从侧上方45度角投射，打出构件主体的明暗转折关系，突出镂空结构的通透感；辅助光源从另一侧补光，弱化阴影区域的死黑问题，展现筋条结构的立体轮廓；背光源从构件后方打光，透过镂空孔洞形成错落的光斑效果，强化多孔结构的视觉层次。场景选用浅灰色渐变背景，搭配柔和的地面反射效果，将视觉焦点完全集中在套筒构件本身，清晰展现每一处镂空孔洞的排布精度、筋条的均匀宽度以及两端接口的结构细节。设计过程中优先保证结构的可加工性，所有特征均符合常规金属切削加工的工艺要求，无倒扣、无无法加工的封闭内腔，模型可直接用于后续的3D打印验证、数控加工编程或者产品结构展示使用，整体建模精度控制在0.01mm以内，完全还原实物的结构比例与细节特征。
