发动机连杆高精度三维结构模型

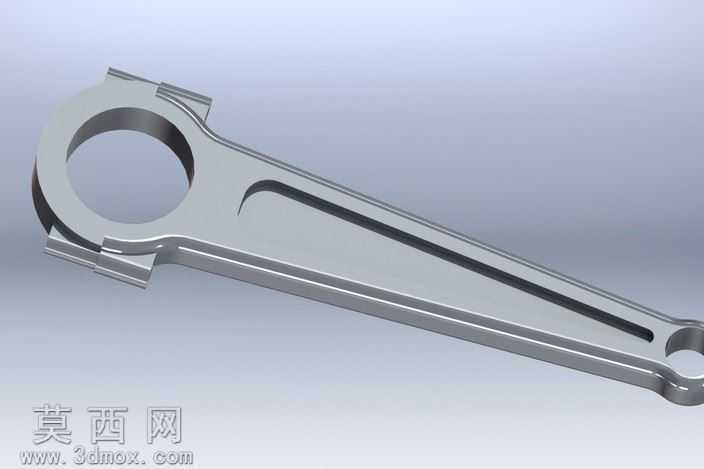

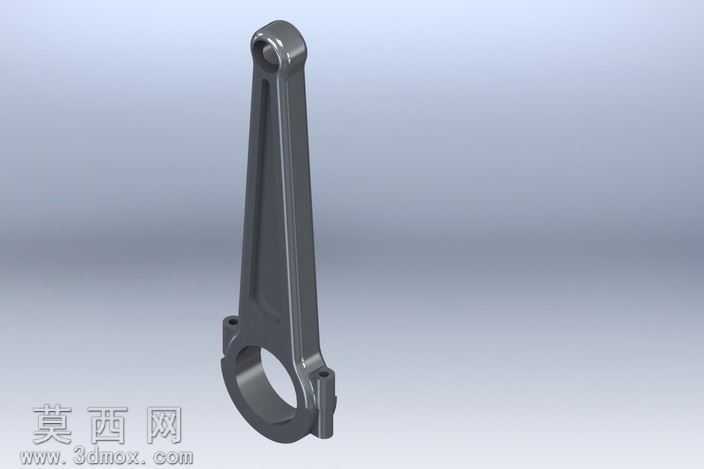

本模型为发动机核心传动部件连杆的三维设计成果，建模阶段以实际内燃机连杆的工程尺寸为基准，采用SolidWorks完成全参数化建模，整体建模逻辑遵循连杆实际加工的工艺逻辑，先绘制杆身纵向对称基准面的轮廓草图，通过拉伸凸台生成杆身基础实体，再分别对大小头端的环形结构进行旋转切除与凸台添加，精准还原连杆小头的活塞销安装孔、大头的曲柄销安装半圆孔结构，同时对杆身与大小头衔接的过渡区域做了平滑的圆角处理，完全匹配实际连杆的应力分散结构设计。材质设置阶段参考量产锻钢连杆的真实材质属性，为模型赋予深灰色锻钢材质，调整材质的粗糙度、金属度参数，模拟锻件表面经过喷丸处理后的哑光金属质感，同时对大小头的安装孔内壁做了轻微的高光处理，还原机加工面的光洁度特征。渲染阶段采用三点布光方案，主光源从模型斜上方45度投射，打出杆身的主体轮廓与结构阴影，辅助光源从两侧补光消除暗部死黑，背光源勾勒模型边缘轮廓，让连杆的工字截面杆身、大头端的分体连接凸台、小头端的润滑油孔等细节结构清晰呈现，渲染背景选用浅灰色渐变背景，突出金属部件的质感与结构特征。结构设计上严格遵循连杆的实际功能需求，杆身采用经典的工字形截面，在保证整体结构强度的前提下尽可能降低部件自重，减少往复运动过程中的惯性力；大头端设计为分体式结构，预留了连杆盖的安装螺栓孔位，可完整模拟连杆与曲轴曲柄销的装配逻辑，小头端为整体环形结构，尺寸匹配活塞销的安装公差，同时在大小头的衔接位置设计了润滑油道的对应结构，还原实际连杆工作过程中的润滑通路设计。整个模型的所有特征均为可编辑参数，可根据不同排量、不同缸数的发动机设计需求，快速调整杆身长度、大小头孔径、杆身截面尺寸等参数，适配不同的动力系统设计场景，模型结构无破面、无冗余特征，可直接用于装配验证、运动仿真、工程出图等后续设计环节。
