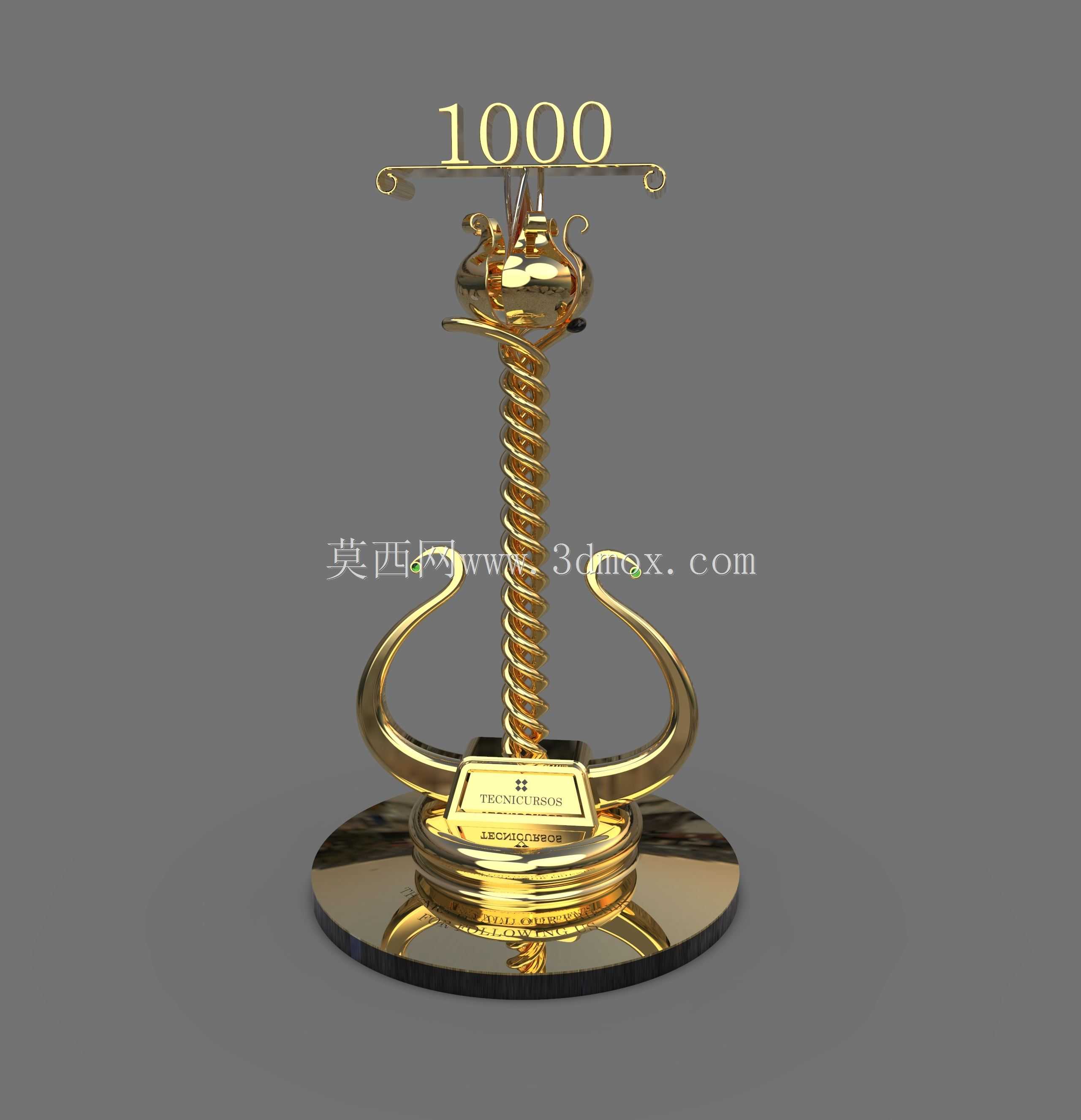

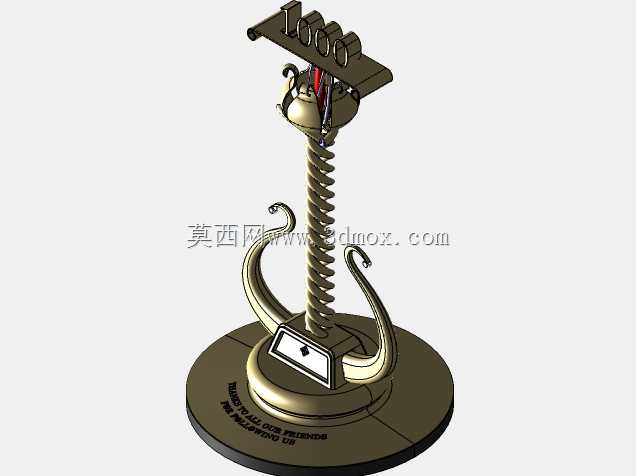

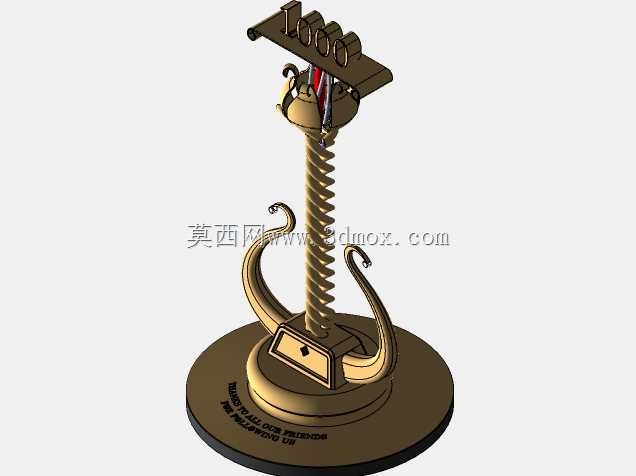

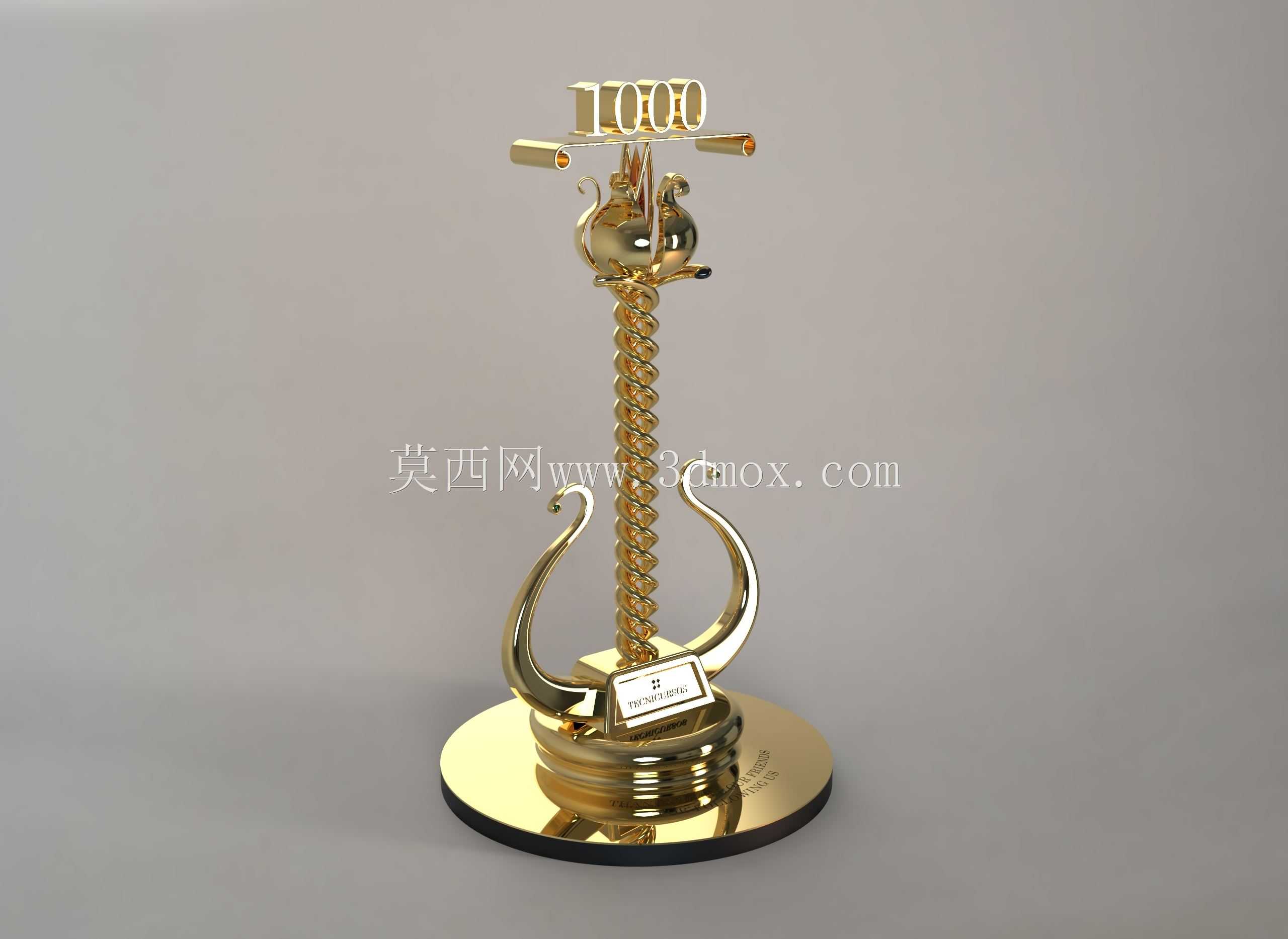

粉丝纪念奖杯创意结构三维设计

　　这款纪念奖杯的结构设计，最初的出发点是做一款兼具展示性与结构合理性的桌面纪念摆件，在做整体方案推演的时候，首先考虑的是日常桌面陈列的场景适配——不管是放在工位的显示器旁、工作室的展示架层板，还是小型活动的颁奖台，都不会出现重心失稳、边角剐蹭的问题。整体外形做了收腰式的杯身过渡，底座采用下宽上窄的梯形承托结构，底部接触平面做了3mm的嵌入式防滑胶圈安装槽，不需要额外固定件就可以平稳放置在哑光桌面、玻璃台面、木质层板等不同材质的承载面上，日常清洁挪动的时候也不会刮花接触面。

　　从功能特性来看，这款奖杯没有做多余的冗余结构，杯身主体和底座采用定位止口配合，止口的配合公差选了H7/g6的间隙配合，既可以保证组装的时候不需要额外施力就能精准对位，也不会因为日常轻微触碰出现杯身偏移、松脱的问题。杯身的曲面过渡全部做了G2连续处理，不管是用CNC做铝件加工、还是用3D打印做光敏树脂成型，抑或是开模做亚克力、合金材质的批量生产，都不会出现曲面棱线突兀、抛光打磨死角的问题。杯身上部的握持区域做了1.5mm的圆角过渡，拿取的时候不会硌手，边缘位置全部做了去毛刺处理的结构预留，后续表面处理不管是做喷砂氧化、烤漆还是电镀，都不会出现边角积漆、镀层不均的问题。

　　设计思路上，没有采用传统奖杯的对称式耳状结构，而是把整体轮廓做了流畅的一体化曲面延伸，从底座的承托面自然过渡到杯身的顶部展示区，顶部预留了12mm深度的平面镶嵌槽，可以用来粘贴纪念铭牌、蚀刻标识文字，不需要额外破坏杯身的整体曲面完整性。内部结构做了轻量化的空腔设计，空腔壁厚均匀控制在2.5mm，既可以减少实体材料的用量、降低整体重量，也能避免不同加工工艺下出现的壁厚不均导致的收缩变形、应力集中问题。空腔的内部转角全部做了R2的圆角过渡，不会出现加工清根不到位的问题，要是做注塑成型的话，也能减少熔体填充的阻力，避免出现缺胶、气泡的成型缺陷。

　　安装边界方面，整体的最大外轮廓尺寸控制在底座直径80mm、总高度180mm的范围内，不管是常规的展示架层间距（一般层板间距在200mm以上），还是工位桌面的零散空间，都能轻松放下，不会占用过多的陈列面积。底座的安装孔位做了隐藏式设计，要是需要做永久固定的场景，比如展厅的固定展示台，可以从底座底部拧入M4的沉头螺丝，固定完成后螺丝头完全藏在防滑胶圈的安装槽内，不会破坏整体的外观完整性。杯身和底座的配合面做了0.2mm的涂胶槽预留，要是需要做永久固定的组装，只需要在涂胶槽内注入适量的结构胶，压合后多余的胶体会溢到涂胶槽内，不会溢出到配合面外侧影响外观。

　　在实际的工程适配层面，这款结构的可拓展性很强，要是需要做不同尺寸的同系列奖杯，只需要按照整体比例做参数化缩放，不需要重新调整曲面的连续关系，壁厚、圆角、止口的参数都可以按照缩放比例做对应调整，快速衍生出不同规格的系列化产品。针对不同的加工工艺，结构上也做了对应的适配：如果采用金属切削加工，所有的曲面曲率都控制在三轴机床可以加工的范围内，不需要五轴联动就能完成全部外形加工，减少加工成本；如果采用增材制造，悬空位置的倾斜角度都大于45度，不需要添加额外的支撑结构就能顺利打印，后处理的时候只需要简单打磨就能得到光滑的表面；如果采用模具批量生产，所有的拔模角度都控制在1度以上，不会出现脱模卡滞的问题，分型面选在底座和杯身的配合止口位置，飞边很容易清理，不会在外观面留下明显的合模线。

　　日常使用的场景里，这款奖杯的结构强度也做了充分考量，杯身的薄壁位置做了隐性的加强筋过渡，加强筋完全融合在曲面内部，从外观上看不到加强筋的凸起痕迹，但是可以大幅提升杯身的抗侧向冲击能力，就算不小心从1米左右的桌面高度滑落，只要不是直接撞击硬质边角，都不会出现开裂、变形的问题。表面处理的适配性上，不管是做金属材质的拉丝、抛光，还是非金属材质的哑光、透明效果，曲面的光顺度都能满足要求，不会出现光影扭曲、表面凹凸的问题，能够很好地呈现不同材质的质感。
