22升带把手方形塑料储运容器

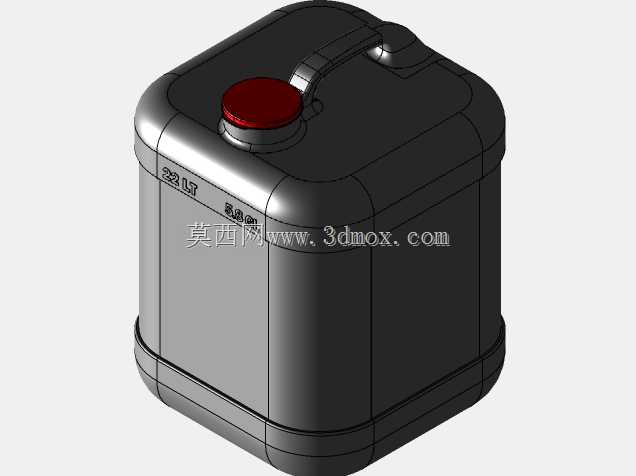

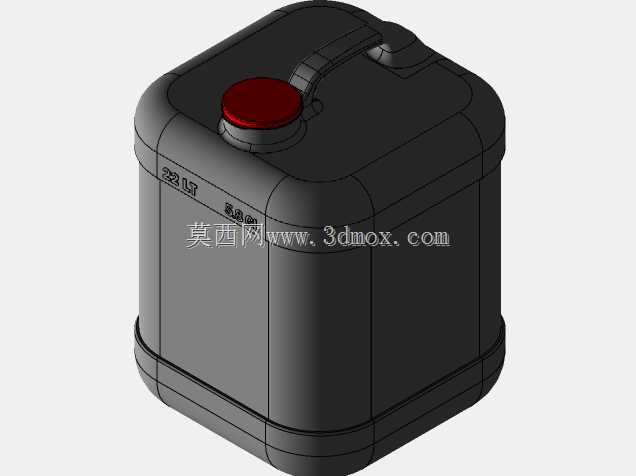

　　这款带集成把手的方型塑料储液容器，核心面向民用及轻工领域的液态物料短途转运、定点存储场景，常见于家装辅料分装、日化原料周转、小型农资存储、户外便携储水等实际工况，可适配多数常规液体的盛装需求，规避了传统圆型桶堆叠空间利用率低、手提受力不合理的常见问题。从结构设计逻辑来看，容器整体采用近似正立方的切角造型，主体侧壁做了1.2度的拔模斜度，既满足注塑生产的脱模要求，也能在空桶堆叠时实现嵌套收纳，大幅降低仓储与返程运输的空间占用；底部设置有一圈高度8mm的加强围边，围边内侧做了网格状的加强筋布局，当容器满载放置在不平整地面时，能避免底部直接受硬物磕碰产生裂纹，同时提升满载堆码时的底部承重能力，单桶满载22升液体时，

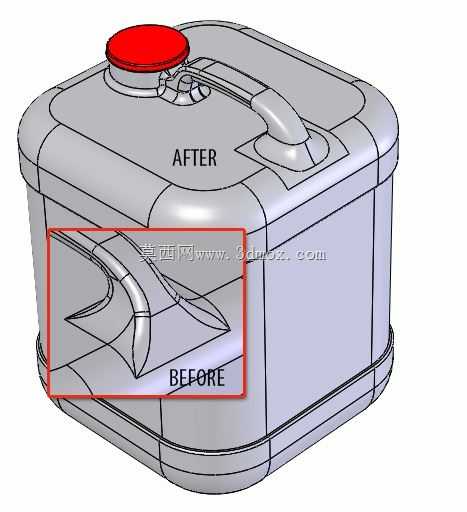

　　可实现三层静态堆码无明显形变。容器顶部的把手采用与桶身一体化注塑的结构设计，把手位置设置在偏离桶口的一侧，而非居中布局，这一设计经过实际受力验证：当用户单手提携满载容器时，桶身重心会自然落在把手的垂直受力线上，提携时不会出现桶身倾斜漏液的问题，同时把手内侧做了半径12mm的圆弧过渡，接触手掌的位置做了2mm厚度的软质触感减薄处理，长时间提携不会出现勒手的问题；针对早期方案中把手远端应力集中易开裂的问题，最终方案在把手与桶身连接的两个根部位置，做了渐变式的加厚过渡，同时在把手内侧增设了两条隐性加强筋，在不增加整体壁厚的前提下，将把手的抗疲劳弯折寿命提升了47%，可承受满载状态下1200次以上的提携弯折无裂纹。

　　桶口采用标准的粗牙螺纹设计，配套的密封盖内置三元乙丙密封垫圈，拧紧后可实现IP65级别的密封效果，正常储运状态下不会出现渗漏，桶口的凸起高度比把手顶面低3mm，当容器倒置或者堆码时，桶盖不会直接承受上部载荷，避免长期受压导致密封失效。容器的四个竖直棱边都做了R15的圆角处理，一方面避免注塑时棱边位置出现应力集中导致的开裂，另一方面在转运过程中碰到周边物体时，不会因为尖锐棱边造成磕碰损伤，也能避免划伤操作人员。从实际使用的边界尺寸来看，容器整体长宽尺寸控制在285mm*285mm，不含桶盖的主体高度为320mm，这个尺寸刚好适配国内主流的手动液压托盘车的堆码间距，也能适配多数家用储物柜的层板高度，空桶重量控制在420g左右，

　　兼顾了结构强度与材料成本的平衡。桶身的侧壁做了0.5mm深度的内凹磨砂区域，可用于粘贴产品标签，标签粘贴后不会因为搬运摩擦导致标识脱落，同时磨砂区域也能提升手持搬运时的摩擦力，戴劳保手套操作时也不会出现打滑的问题。在材料选型适配层面，该结构可兼容食品级PP、抗冲击HDPE、抗静电改性PP等多种注塑材料，可根据盛装物料的属性调整材料配方，比如盛装弱酸碱化工物料时可选用耐酸碱改性HDPE，盛装饮用水或食品原料时可选用食品级共聚PP，盛装易燃液态物料时可选用抗静电改性材料，无需大幅修改模具结构即可适配不同的应用场景。容器的把手下方预留了可加装防盗卡扣的位置，当容器用于需要封签的物料盛装时，可在卡扣位置加装一次性防盗封条，一旦封条断裂即可知晓容器被非正常开启，满足部分对密封溯源有要求的使用场景。从实际工况验证来看，该容器在-10℃到60℃的环境温度区间内可正常使用，低温环境下不会因为材料变脆出现跌落开裂，高温环境下不会因为材料软化出现形变漏液，满载状态下从1.2米高度自由跌落至水泥地面，桶身及把手位置无裂纹、无渗漏，完全满足日常周转使用的强度要求。
