吹塑机配套双工位容器夹持工装结构

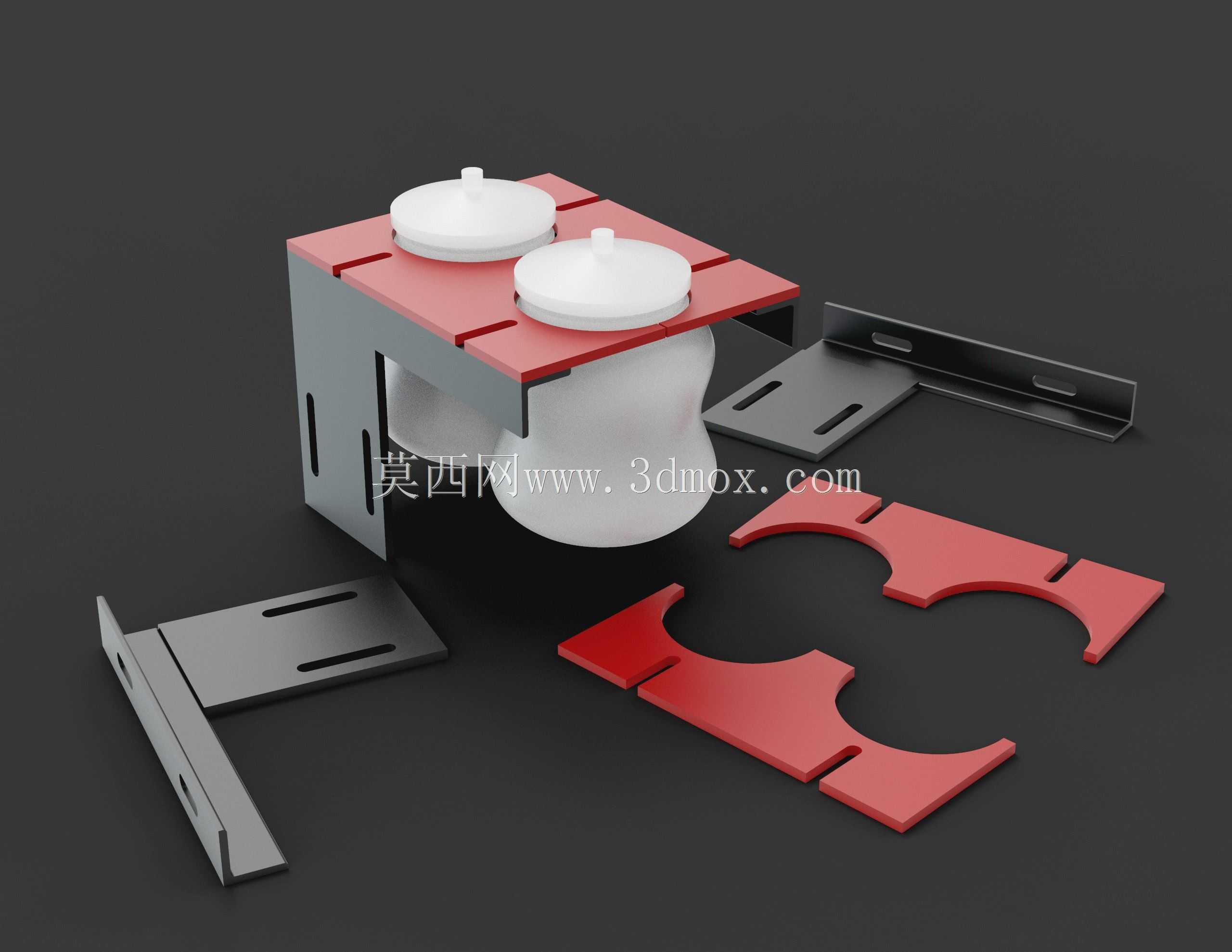

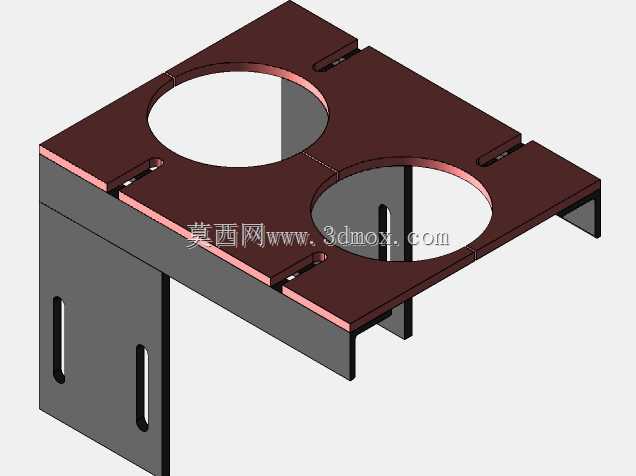

　　在中空吹塑成型的生产环节里，刚完成模腔吹胀、定型开模的塑料容器温度仍较高，瓶身刚性不足，若直接采用常规夹取结构接触瓶身，很容易造成瓶壁凹陷、表面压痕，直接影响成品外观合格率，这类适配吹塑工位的夹持结构，正是针对这一现场痛点设计的配套辅件。该结构采用分体式拼接的安装逻辑，主体支撑件采用折弯成型的金属支架作为承载基础，支架上预留的长条形安装腰孔，可适配不同型号吹塑机模具背板的延伸安装位，安装时无需对原有设备背板做额外打孔改造，仅通过标准紧固件即可完成位置固定，大幅降低现场改装的工作量。夹持定位部分采用红色绝缘耐磨板材加工而成，针对常见的广口塑料瓶、吹塑容器的瓶口下方圆弧过渡段做了匹配的半圆卡口设计，

　　卡口的圆弧半径可根据实际生产的容器口径，在原有基础上加大1mm做适配调整，避免卡口与瓶身接触时出现卡滞、刮擦瓶身的问题。两个夹持工位的中心间距设定为100mm，这一尺寸是当前多数中小型旋转式、直线式吹塑机的通用工位中心距，可直接匹配多数常规双工位吹塑模具的出料位置，开模后两个成型完成的容器可直接卡入对应卡口位置，完成临时定位与承接，配合后续的取件机械手或者输送线，可实现成型后容器的平稳转移，避免刚脱模的容器因为自重出现变形、跌落的问题。结构两侧延伸出的L型金属安装支脚，同样预留了多组长条调节孔，可根据实际模具的开模行程、出料高度，上下调整夹持结构的整体安装高度，适配不同高度规格的吹塑容器生产需求，支脚的折弯角度经过受力校核，

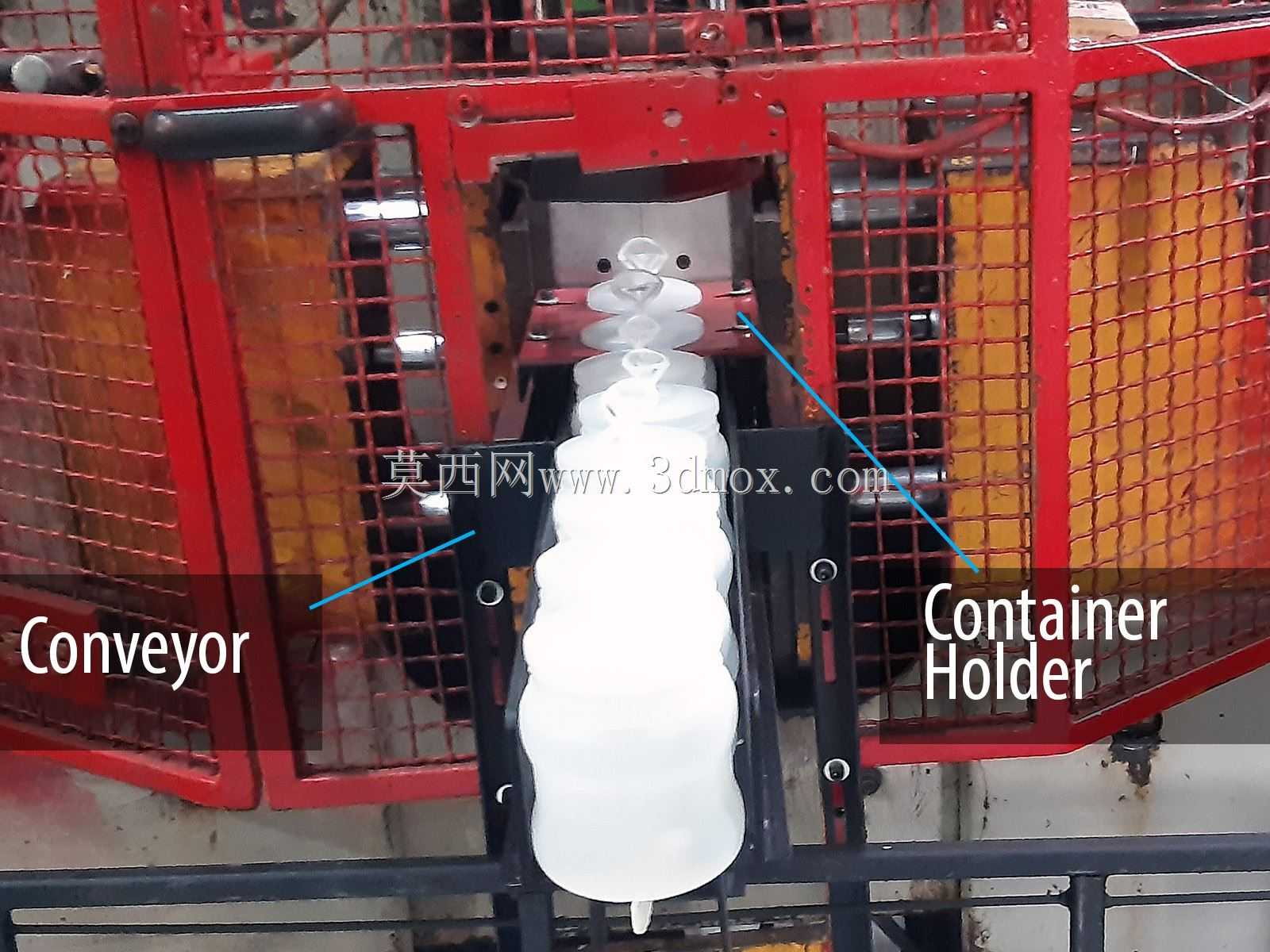

　　可承受单工位最大2kg的容器重量，不会出现长期使用后的支脚变形、位置偏移问题。与容器接触的红色板材采用可拆卸式设计，通过沉头螺钉固定在金属支架上，当生产不同口径的容器时，仅需更换对应卡口尺寸的接触板材即可，无需更换整套夹持结构，大幅降低多品类生产时的工装更换成本，同时接触板材的表面做了倒角处理，所有与容器接触的边缘均无锐角毛刺，避免刮伤塑料容器的外表面。在实际生产应用中，该夹持结构安装在模具背板的延伸段，不占用吹塑机的模腔开合空间，开模动作完成的同时，成型后的容器刚好嵌入卡口位置，无需额外的驱动动力即可完成容器的临时承接定位，相比带动力的夹爪结构，该纯机械式结构无气动、电动元件，故障率极低，日常维护仅需定期检查紧固件是否松动、

　　接触板材是否出现磨损即可，适配日化包装瓶、食品塑料罐等多种吹塑产品的生产场景，尤其适合小批量多品类的吹塑加工车间做快速工装切换使用。结构的整体厚度控制在合理范围内，不会与吹塑机的合模机构、吹气杆组件产生运动干涉，安装时可根据现场的吹气杆退出行程，微调夹持结构的前后位置，确保容器脱模时可顺利滑入卡口，不会出现卡料问题。
