异形结构车载燃油存储箱体三维设计

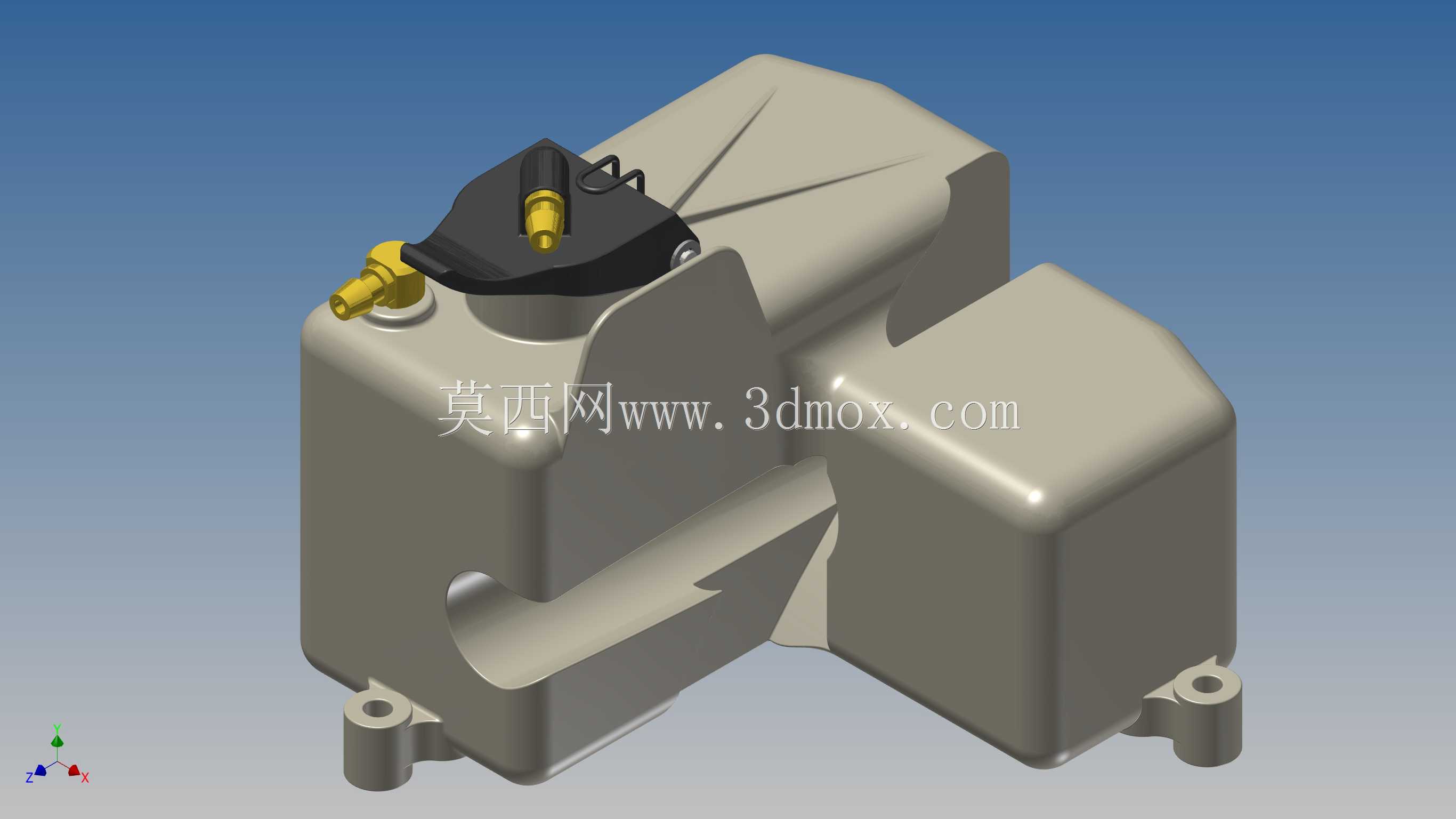

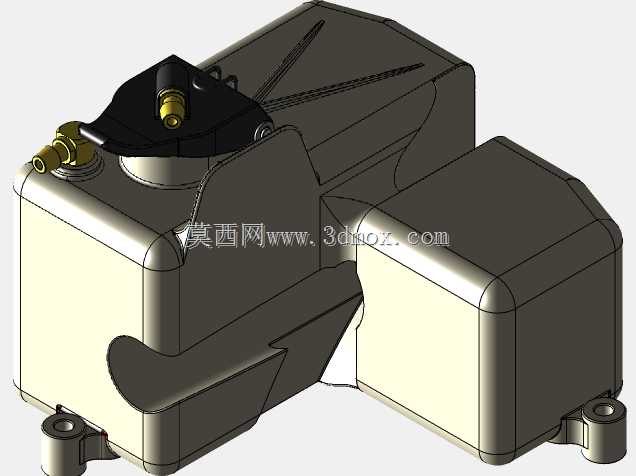

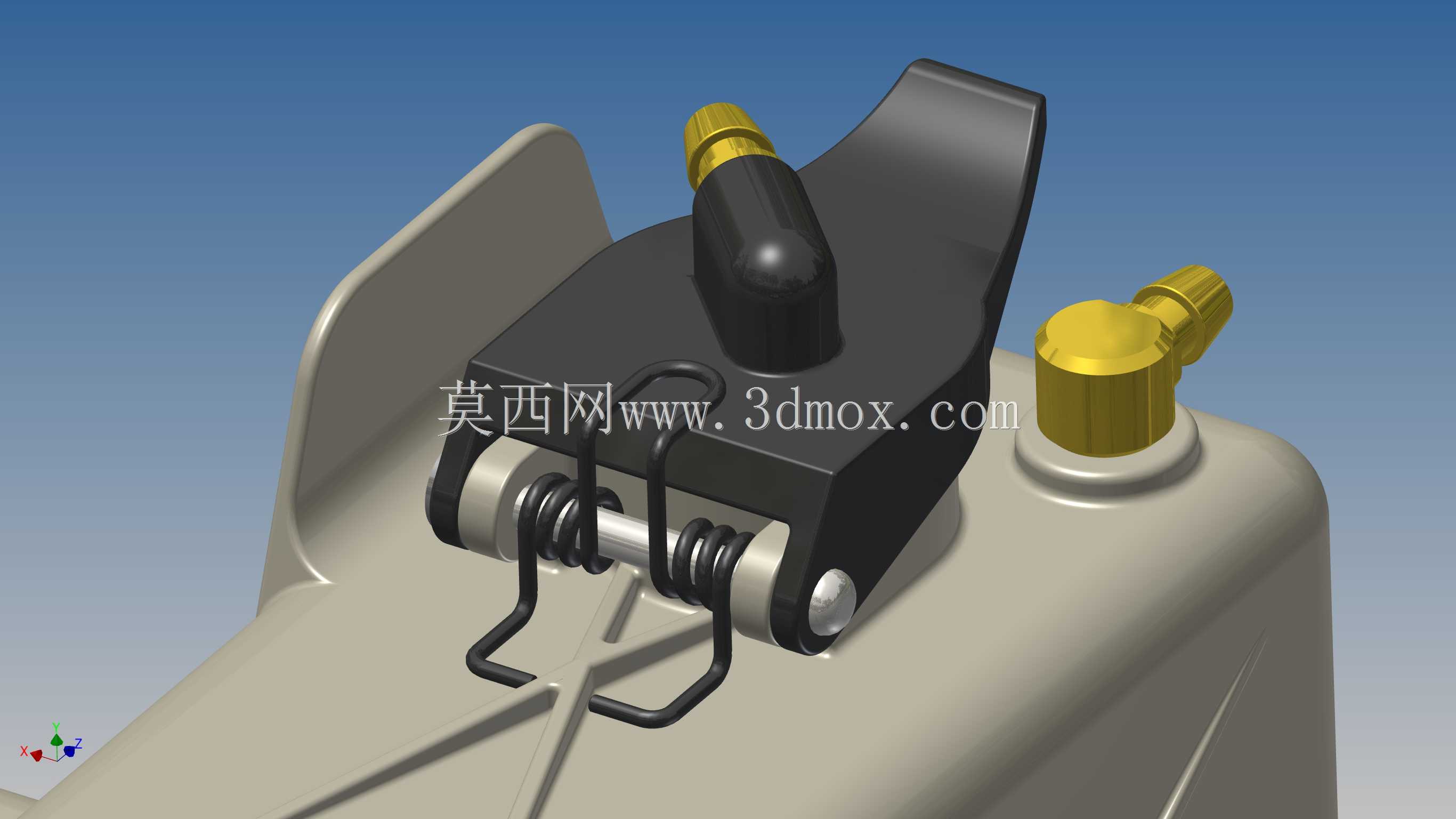

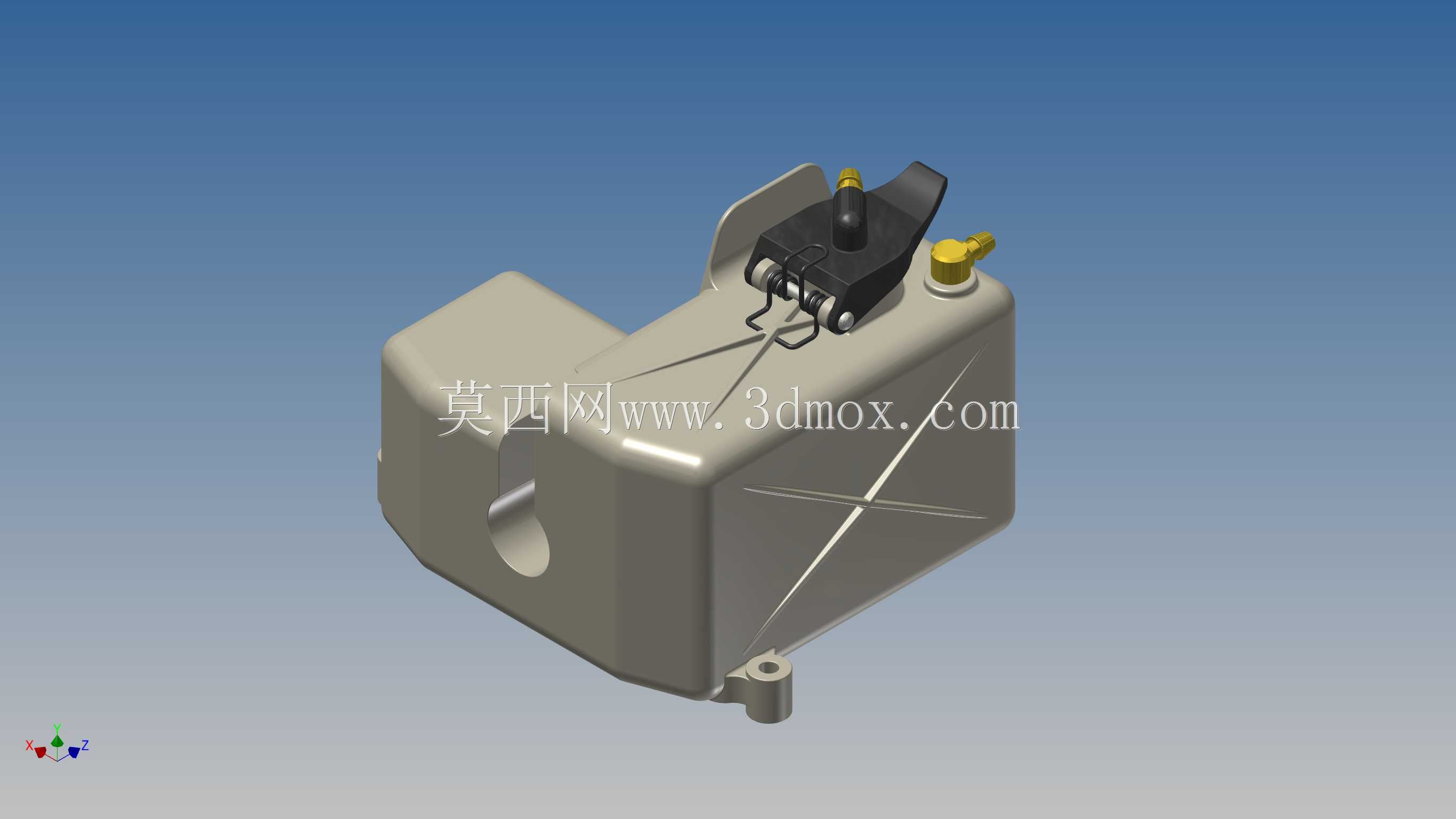

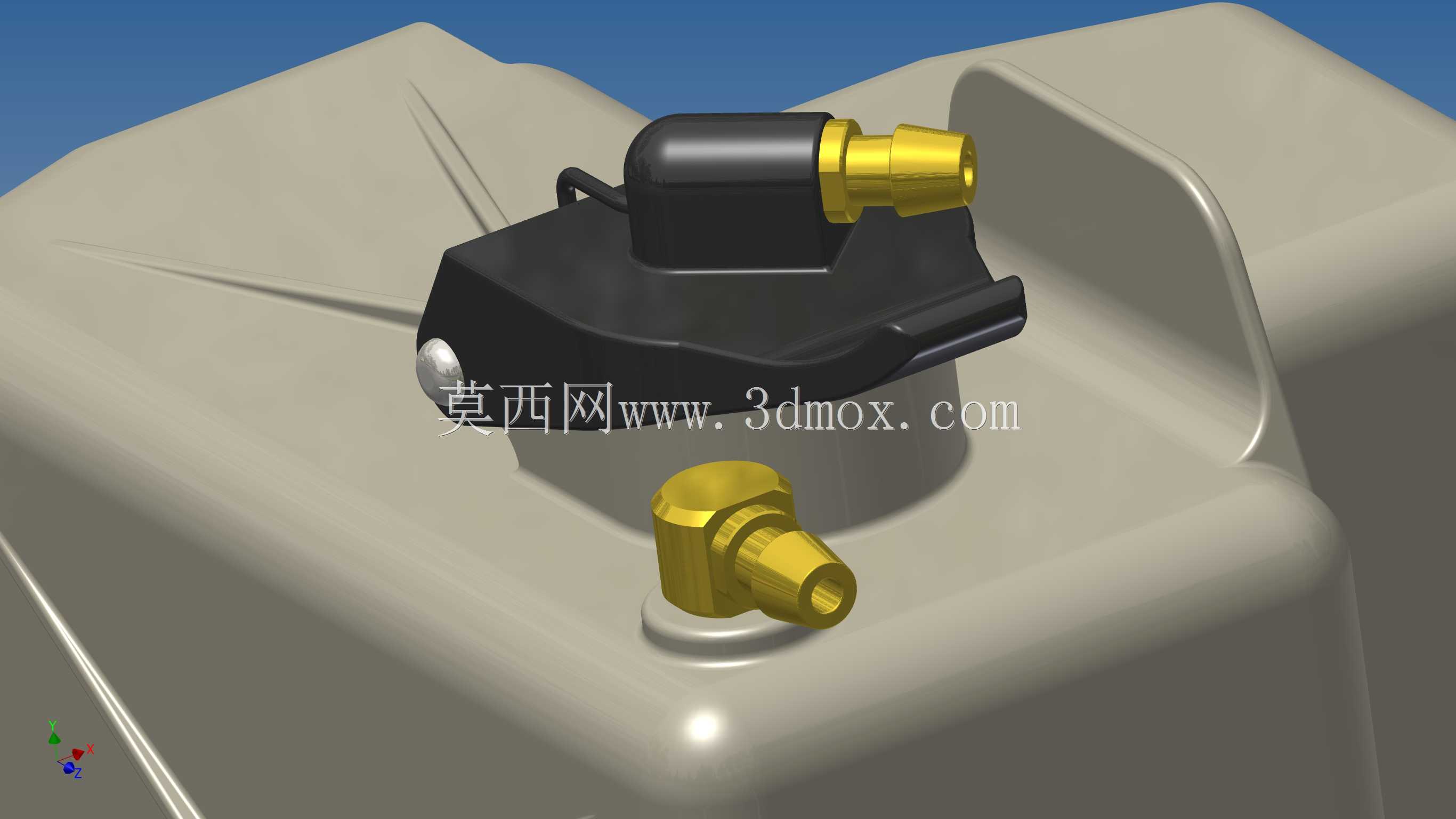

　　这款车载燃油存储箱体的设计，完全围绕整车底盘的剩余安装空间做适配，没有采用常规的规则矩形壳体结构，而是顺着周边悬架、车架纵梁、排气组件的避让边界做了多段凹凸的异形轮廓，最大化利用底盘的闲置空间提升储油容积，同时避免车辆行驶过程中箱体与周边运动部件、高温部件发生干涉。从结构细节来看，箱体顶部集成了燃油泵安装基座、加油通气接口与回油接头，其中加油接口采用倾斜角度布置，匹配整车加油管的走向，减少加油过程中的燃油反喷风险；通气接口的位置做了局部加高处理，避免车辆在大角度爬坡、侧倾工况下燃油从通气管溢出。箱体底部设置了三个带安装孔的固定支脚，支脚与箱体主体之间做了圆弧过渡的加强结构，分散车辆颠簸工况下的安装点应力，避免长期使用后支脚根部出现疲劳开裂，支脚的安装孔位尺寸完全匹配对应车型底盘的预装螺柱位置，不需要额外做安装支架的改制就能直接装配。

　　在功能设计层面，箱体内部并非完全中空的腔体，而是在异形轮廓的转折位置设置了多道内置防浪板，防浪板上开有不同孔径的通油孔，既可以保证燃油在箱体内的正常流动，又能大幅削弱车辆急加速、急减速、连续转向时燃油的剧烈晃动，降低晃动产生的噪音，同时减少燃油对箱体壁面的冲击载荷，提升箱体的整体使用寿命。箱体上部的燃油泵安装座做了下沉式设计，既可以降低燃油泵总成的安装高度，避免整车装配时油泵上部与车身底板发生干涉，又能保证油箱内剩余燃油液位较低时，油泵进油口依然能浸没在燃油中，避免油泵吸入空气导致供油中断。

　　从实际应用场景来看，这类异形油箱多用于紧凑型乘用车型或者改装类作业车辆，这类车型的底盘布置往往非常紧凑，常规的规则形状油箱无法在有限的空间内达到要求的续航储油量，通过贴合底盘边界的异形结构设计，能在不改动周边底盘部件布置的前提下，将储油容积提升15%左右，有效延长车辆的单次加油续航里程。设计过程中，箱体的壁厚选取充分考虑了钢筋混凝土材质的力学特性，在保证整体结构强度、抗冲击性能满足车载使用要求的前提下，尽可能优化壁厚分布，在安装支脚、接口基座等应力集中位置做局部加厚，在大平面的壁面位置做合理的壁厚控制，避免整体重量过大增加整车的簧下质量，影响车辆的操控与燃油经济性。

　　在安装边界的校核上，设计阶段就预留了足够的装配间隙，箱体与周边排气部件的间隙满足热防护要求，不需要额外加装大面积的隔热罩；与悬架运动部件的极限运动行程预留了充足的安全距离，即使在悬架最大压缩、拉伸行程下也不会发生碰擦；箱体的最低点高度高于整车底盘的最小离地间隙，避免车辆在非铺装路面行驶时箱体底部被路面凸起磕碰损坏。顶部的各个管路接口的朝向与位置，都匹配整车管路的走向，减少管路的弯折角度，降低燃油流动的阻力，同时方便后期的维修拆装，不需要抬下油箱就能完成燃油泵、液位传感器等部件的检修更换。箱体表面的轮廓过渡全部采用大圆角设计，既可以降低成型过程中的应力集中问题，又能减少车辆行驶过程中箱体底部的空气紊流，降低整车的风阻系数，对于提升高速行驶的燃油经济性有一定的辅助作用。
