青铜材质蝶形螺母三维结构设计作品

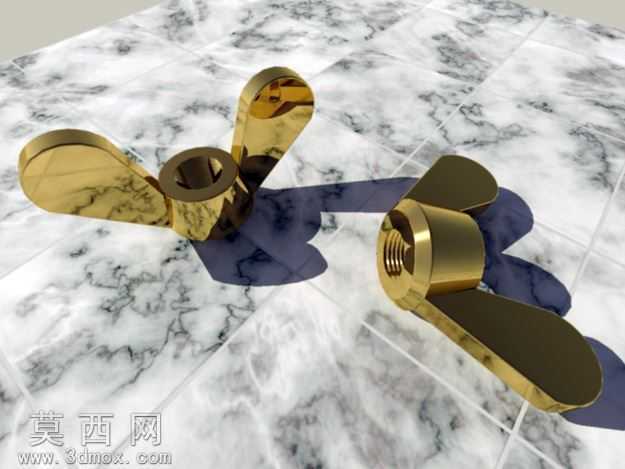

本次设计的蝶形螺母采用三维参数化建模方式完成，建模过程中首先梳理蝶形螺母的核心结构特征，将整体拆分为中部带内螺纹的圆柱基体、两侧对称延伸的蝶形翼片两个核心结构模块，保证各部分尺寸符合紧固件通用设计规范。建模阶段先绘制圆柱基体的截面草图，通过拉伸命令生成基础柱体，再依据标准螺纹参数绘制内螺纹的牙型轮廓，通过螺旋扫描命令生成完整的内螺纹结构，确保螺纹牙距、牙型角度符合通用紧固连接的配合要求，能够与对应规格的外螺纹零件实现顺畅旋合。两侧蝶形翼片的建模采用对称设计思路，先绘制单侧翼片的轮廓草图，参考人体工学操作需求设置翼片的厚度、边缘圆角参数，避免锐边造成操作划伤，完成单侧翼片建模后通过镜像命令生成另一侧翼片，保证两翼的对称度，让手动旋拧时两侧受力均匀，无需额外工具即可完成紧固与松脱操作。材质与渲染阶段，为模型赋予青铜金属材质，调整材质的金属度、粗糙度参数，还原青铜材质特有的暖金色金属光泽与细腻的金属质感，同时为场景添加大理石纹理的承载平面，设置多组柔和的环境光源，通过光线追踪渲染生成最终展示效果，清晰呈现螺母的结构细节、螺纹特征与金属材质表现，光影过渡自然，金属反光效果真实，能够直观展示蝶形螺母的外观形态与结构特点。设计过程中重点考量蝶形螺母的实际使用场景，优化翼片的握持弧度，让手动操作时的受力面更贴合指腹，提升旋拧操作的舒适度，同时对翼片与圆柱基体的衔接位置做圆角过渡处理，避免应力集中问题，提升零件的结构强度，保证在频繁手动旋拧的使用场景下，衔接位置不会出现断裂变形的问题。整体模型结构完整，特征清晰，尺寸参数符合通用紧固件的设计要求，既能够满足手动紧固的操作需求，也通过青铜材质的设置适配特定的防腐、装饰使用场景。
