嵌套卡扣式组合塑料瓶结构设计方案

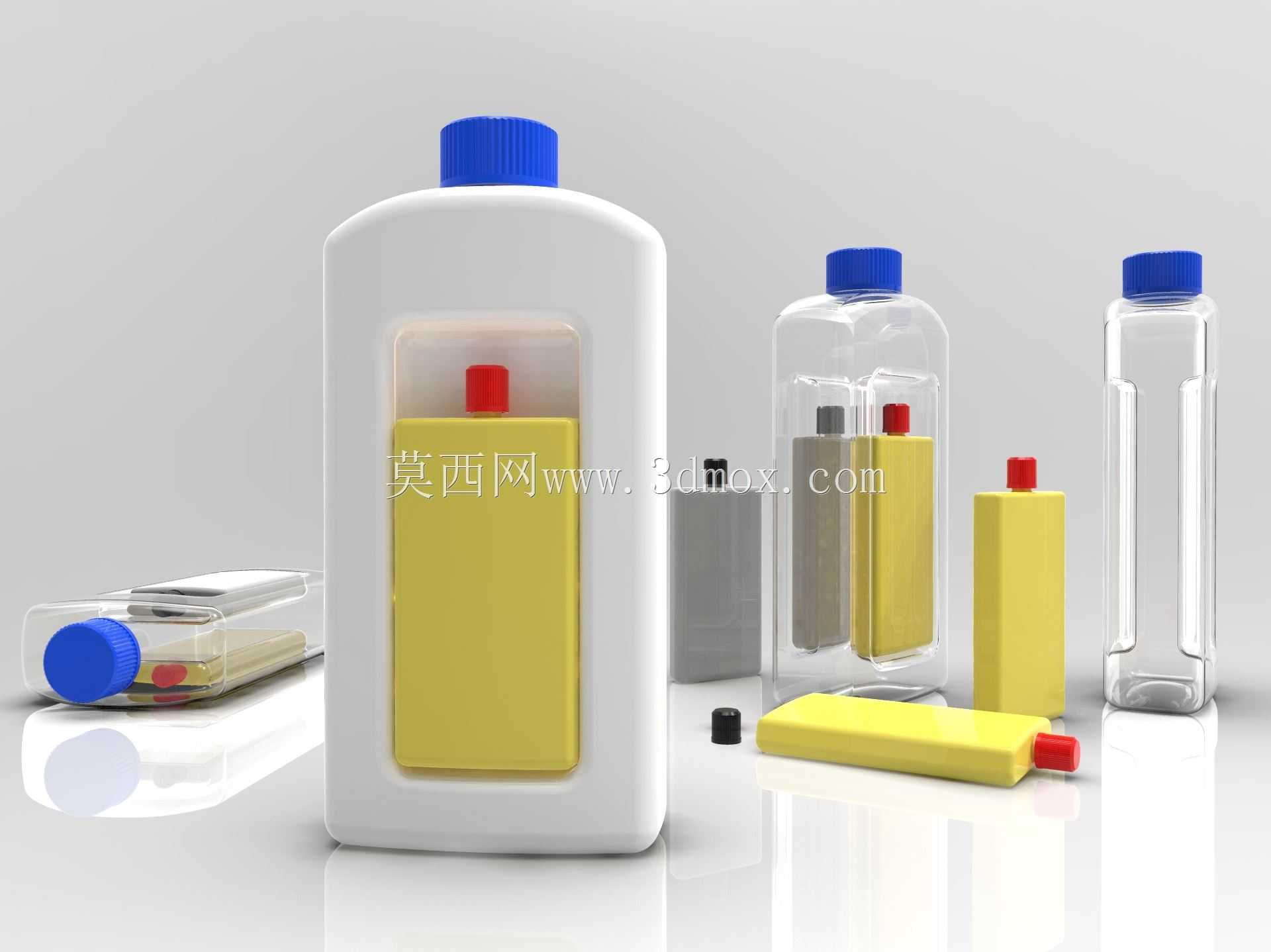

　　这套嵌套组合瓶结构，最初是针对日化、洗护类产品的分装场景做的探索性结构设计，核心解决外出携带时多瓶分装占空间、易遗漏的痛点。日常出行场景中，用户往往需要同时携带主洗护用品与配套小样，传统分装方式需要额外准备独立分装瓶，不仅占用收纳空间，不同规格的瓶体在包内晃动还容易出现漏液、瓶盖松脱的问题，这套结构直接将两个小容量瓶体集成在主瓶的内部空腔中，无需额外携带分装容器，从结构根源上减少了外出携带的配件数量。

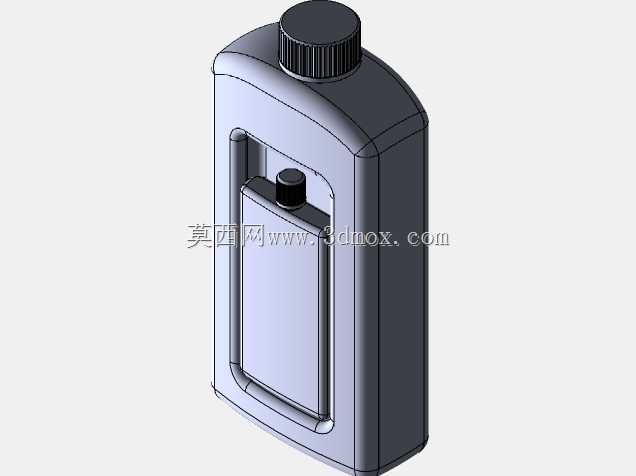

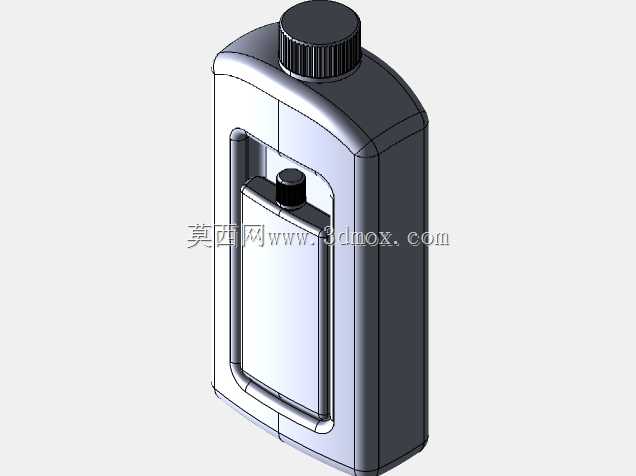

　　从结构设计逻辑来看，主瓶采用扁平方正的外形轮廓，瓶身正面预留内凹的矩形安装腔，腔体边缘做了一圈0.8mm的凸缘卡扣结构，两个小瓶的瓶身外侧对应位置做了匹配的凹槽，安装时只需将小瓶沿腔体推入，卡扣即可自动卡合锁定，不需要额外的粘接、紧固件辅助，用户可以徒手完成拆装，反复拆装的卡扣疲劳寿命按照日常使用频率测算，可满足至少500次插拔不出现松脱、断裂问题。小瓶的瓶盖采用与主瓶同规格的螺旋密封结构，密封面做了一圈锥形密封环，拧紧后可实现倒置不渗漏，主瓶的瓶盖直径与小瓶瓶盖做了差异化设计，避免用户混淆瓶盖导致密封失效。

　　尺寸边界方面，主瓶的整体高度控制在180mm，瓶身宽度85mm，厚度42mm，刚好可以适配常规双肩包侧袋、洗漱包的标准隔层尺寸，不会出现突出隔层、挤压变形的问题。内部嵌套的两个小瓶单瓶容量为60ml，刚好满足民航携带液体的单瓶容量要求，小瓶取出后可以独立作为分装瓶使用，主瓶自身容量为500ml，满足日常居家使用的容量需求。瓶身的转角位置全部做了R3-R5mm的圆角过渡，一方面避免注塑成型时出现应力集中导致的开裂问题，另一方面握持时不会出现硌手的触感，提升日常使用的握持舒适度。

　　在实际应用场景中，这套结构除了日化洗护领域，还可以拓展到医药外用产品组合包装、户外便携试剂套装、文具胶水组合装等多个领域，比如户外出行时可以将主瓶作为大容量饮用水容器，小瓶分别盛装消毒酒精、驱蚊液等配套用品，不需要额外携带多个独立容器；在工业耗材领域，也可以将主瓶作为主溶剂容器，小瓶分别盛装固化剂、促进剂，使用时直接取出小瓶调配即可，避免现场找容器配比的麻烦。

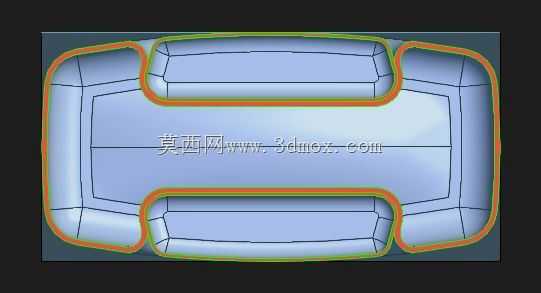

　　结构设计过程中，特意将小瓶的外形做了扁平化处理，与主瓶的内凹腔体完全贴合，安装后小瓶的外表面与主瓶外表面基本齐平，不会出现突出的棱角，整瓶放置在平面上时可以保持稳定直立，不会因为局部突出出现倾倒问题。瓶体壁厚按照常规吹塑成型工艺要求设置，主瓶壁厚均匀控制在1.2mm，小瓶壁厚控制在0.9mm，既保证了瓶体的结构强度，挤压时可以正常出液，又不会因为壁厚过大导致材料成本过高。瓶盖采用标准的锯齿防滑外缘，用户手部沾水时也可以轻松拧开，不需要额外施加过大的握力。

　　这套结构没有采用复杂的模具抽芯结构，主瓶的内凹腔体可以通过吹塑成型时的模腔直接成型，小瓶为常规的扁瓶结构，不需要特殊的模具结构，量产时的模具成本与常规塑料瓶基本持平，不会因为嵌套结构带来过高的生产升本提升。卡扣位置的配合公差按照IT12级精度控制，既保证卡扣卡合的紧固度，又不会因为公差过小导致拆装阻力过大，普通用户无需查看说明即可顺利完成小瓶的取放操作。
