O形环尺寸选型与水道截面计算方案

　　在流体密封与模具温控系统的设计环节，O形环的尺寸匹配精度直接决定了密封结构的可靠性，而模具水道的截面参数则会直接影响温控介质的换热效率，这套设计方案围绕这两个核心工程痛点展开，覆盖了密封选型与流道设计的全流程计算逻辑。从实际应用场景来看，这类设计方法既适用于吹塑模具的冷却回路密封，也能匹配注射模具的温控流道布局，甚至可以延伸到各类液压、气动回路的静密封选型场景，解决了传统选型过程中依赖经验估算、容易出现密封压缩量不合理、流道压损过大的问题。

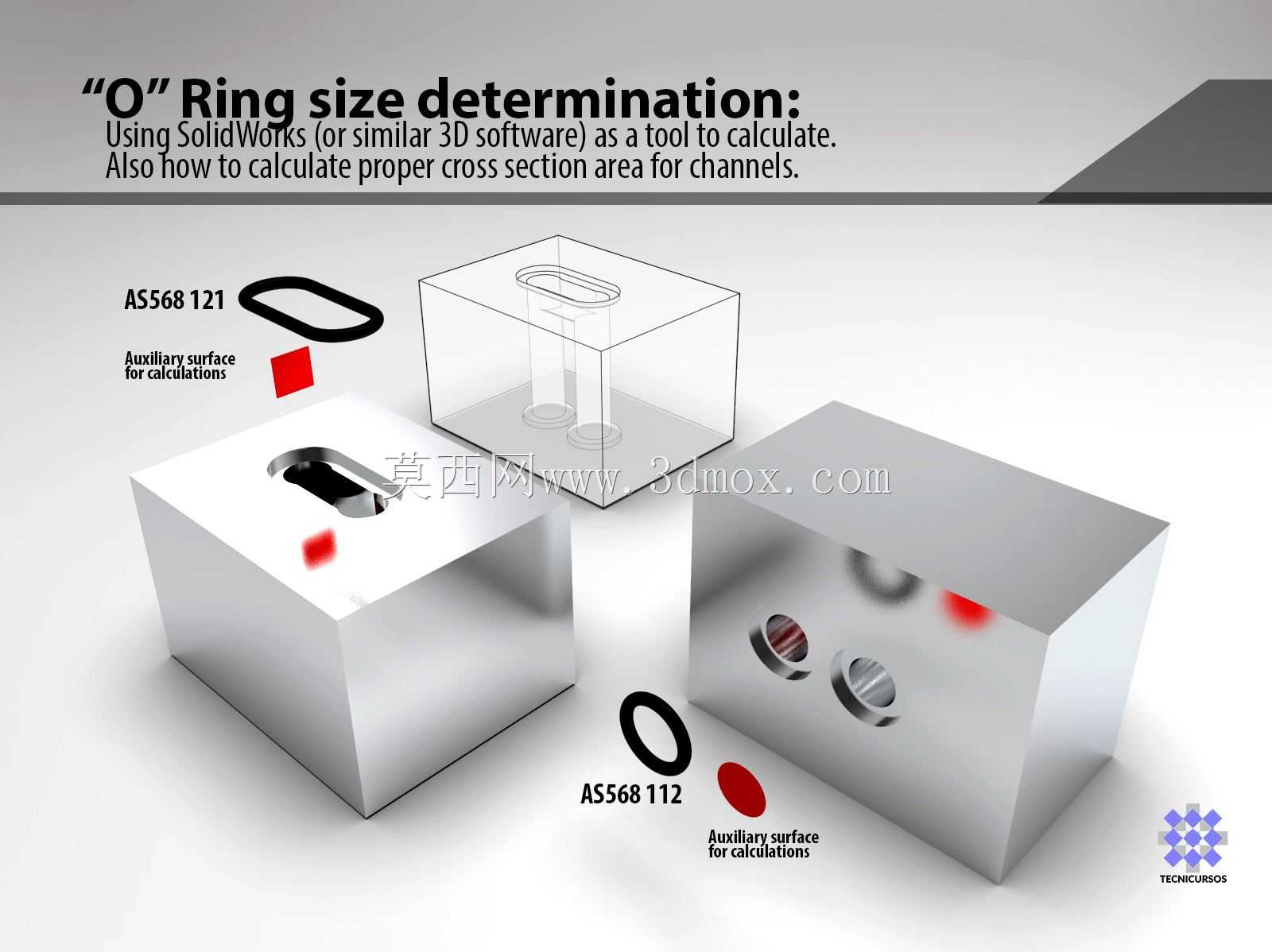

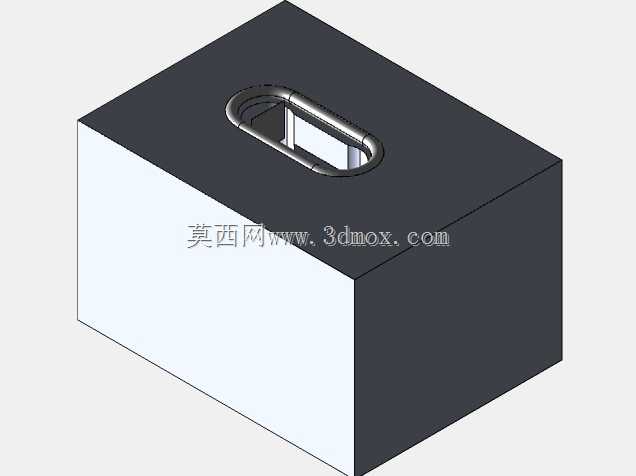

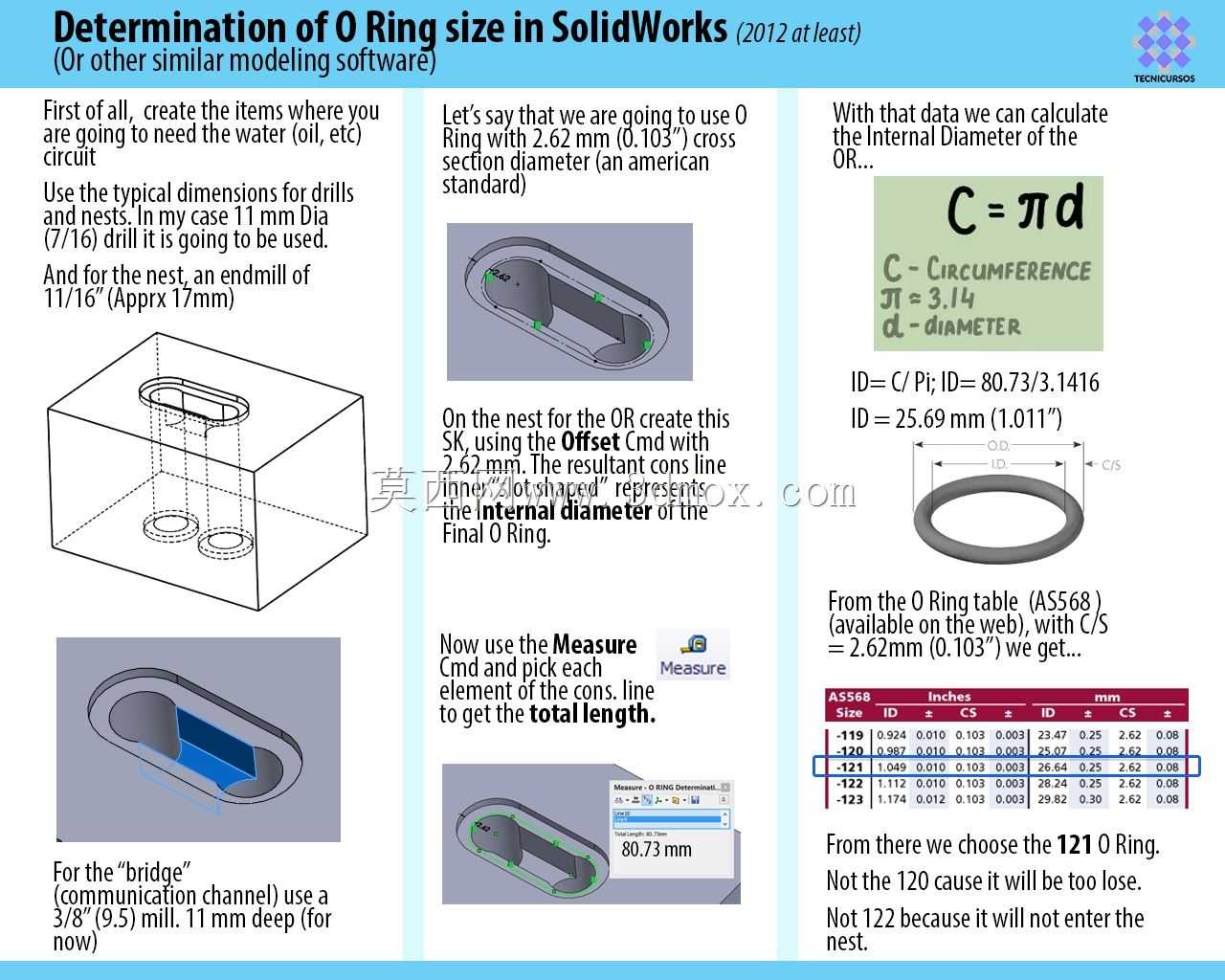

　　设计过程中首先明确了O形环的选型边界：针对AS568标准下的121与112两个常用规格，先通过辅助基准面的搭建，在三维环境中完成密封槽的截面匹配，不再依赖二维图纸的平面尺寸核对，而是直接在装配环境中模拟O形环装入密封槽后的压缩状态，确认截面压缩率控制在静密封要求的15%-25%区间内，同时规避密封槽边缘的锐边结构，避免长期运行过程中O形环被切边损坏。很多工程师在选型时容易忽略密封配合面的粗糙度要求，这套方案里也明确了密封槽侧壁与底面的粗糙度取值范围，以及安装时的导入倒角尺寸，避免装配过程中划伤O形环表面造成泄漏隐患。

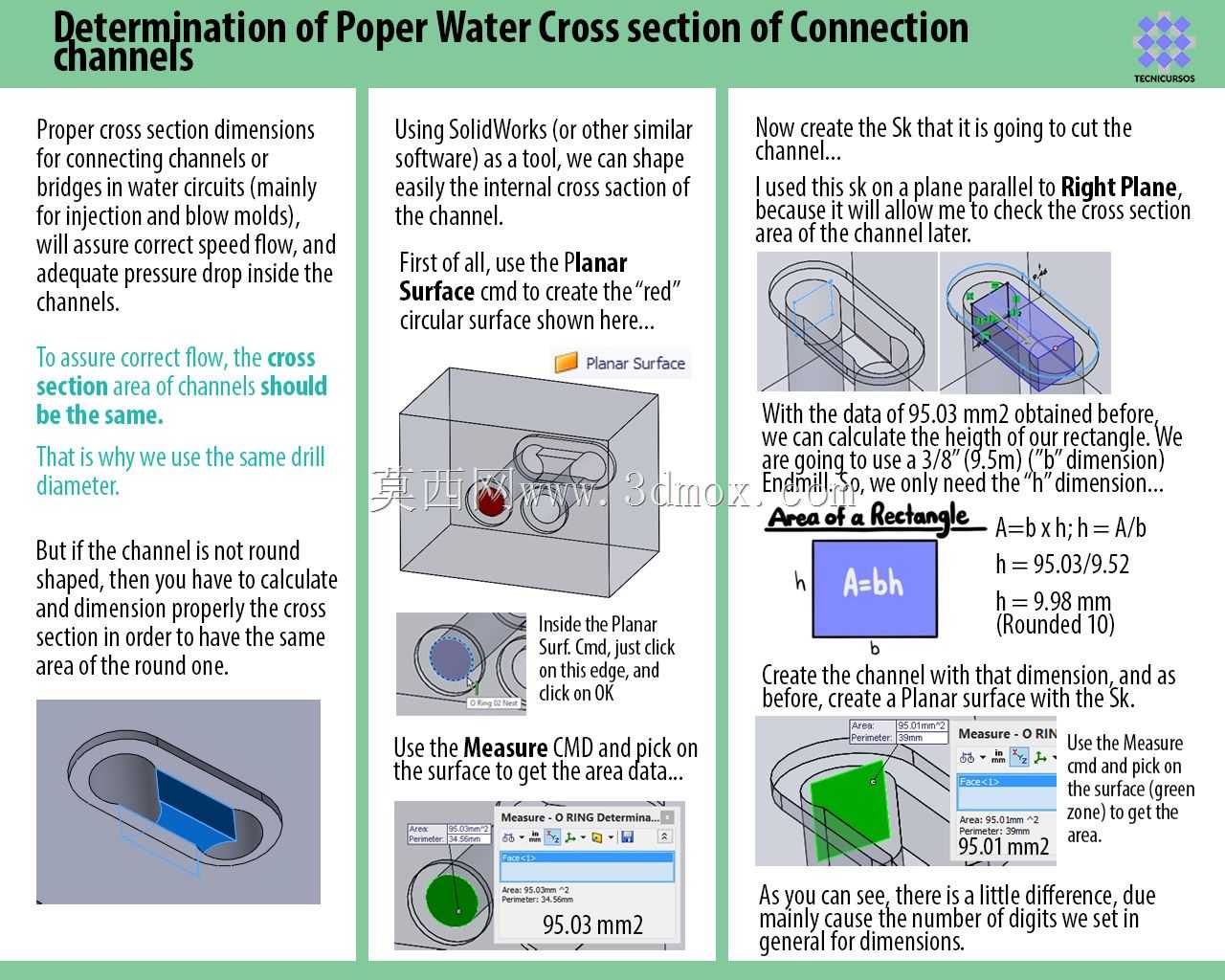

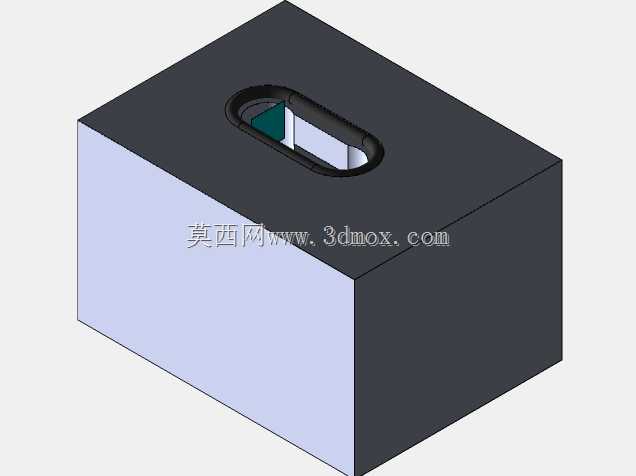

　　针对模具水道的截面计算部分，方案打破了传统按经验取水道直径的设计逻辑，通过三维软件的截面分析功能，结合冷却介质的流速要求、换热功率需求，反推水道的有效通流面积，同时考虑了水道与O形环密封位的安全距离，避免水道距离密封槽过近导致的局部壁厚不足，或者密封件长期接触高温介质出现老化加速的问题。在吹塑模的应用场景里，冷却水道的布局直接影响制品的冷却均匀性，设计时通过截面分析确认水道距离模腔表面的距离一致性，避免出现局部冷却速率差异导致的制品变形；而在注射模的应用场景中，除了冷却效率之外，还要考虑密封位的布置是否会影响模具的拆分与维护，这套方案里将密封槽的位置设置在模具拆分面的安全区域，拆装时不会磕碰密封件，后期更换维护的操作空间也预留充足。

　　从安装边界来看，方案中明确了不同规格O形环对应的密封槽深度、宽度公差，以及配合面的平面度要求，当密封面存在轻微的平面度误差时，通过O形环的压缩量补偿可以实现可靠密封，但如果误差超出补偿范围，就需要在结构设计阶段增加定位销或者调整配合面的加工精度。另外针对水道的连接位置，方案里也给出了密封槽与水道孔的位置关系，避免水道孔边缘与密封槽贯通导致的密封失效，同时在辅助计算面的搭建上，采用参数化的建模方式，当需要调整O形环规格或者水道直径时，只需要修改对应参数就能自动更新密封槽与流道的尺寸，不需要重新绘制整个结构，大幅提升了设计迭代的效率。

　　很多一线设计人员在做模具温控回路设计时，经常会遇到密封件选型和流道尺寸不匹配的问题，要么是O形环压缩量过大导致永久变形失效，要么是压缩量不足出现介质泄漏，还有的水道截面设计不合理，导致冷却介质流速过低，换热效率达不到设计要求，生产周期被迫拉长。这套设计方法通过三维环境下的实体匹配与截面计算，把原本需要反复校核的二维尺寸转化为直观的三维实体干涉检查与截面分析，在设计阶段就能提前发现密封槽尺寸超差、流道壁厚不足、密封件安装干涉等潜在问题，减少后期试模过程中的整改成本。另外针对不同的工作介质，比如常温冷却水、高温模温介质，方案里也预留了密封件材质选型的调整空间，只需要对应调整O形环的压缩率参数，就能匹配不同材质密封件的变形特性，不需要重新搭建整个计算模型。

　　在实际生产验证环节，按照这套方案设计的密封结构，在1MPa以内的水压工况下可以实现长期无泄漏运行，冷却水道的换热效率比传统经验设计的结构提升12%左右，同时密封件的使用寿命也能得到有效保障，避免了生产过程中因为密封泄漏导致的停机维护。设计时还考虑了加工环节的工艺性，密封槽的转角位置都设置了标准的圆角，采用常规的铣削加工就能达到尺寸要求，不需要特殊的刀具或者加工工艺，水道孔的加工也采用标准的深孔钻工艺即可实现，不会额外增加模具的加工成本。对于刚接触模具密封与冷却系统设计的工程师来说，这套参数化的设计思路可以帮助快速建立规范的设计逻辑，避免走经验设计的弯路，而对于资深工程师来说，也可以将这套辅助计算的方法整合到自己的设计模板中，提升日常设计的效率与准确性。
