分体式卡扣线圈防护外壳结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:440711
  • 分体式卡扣线圈防护外壳结构设计
  • 分体式卡扣线圈防护外壳结构设计
  • 分体式卡扣线圈防护外壳结构设计
  • 分体式卡扣线圈防护外壳结构设计
  • 分体式卡扣线圈防护外壳结构设计
  • 分体式卡扣线圈防护外壳结构设计

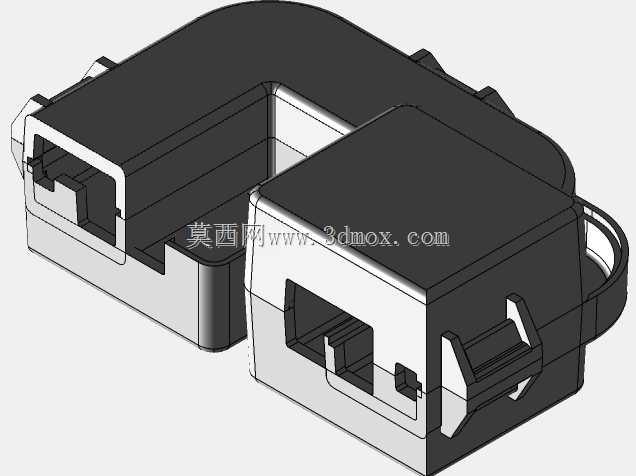

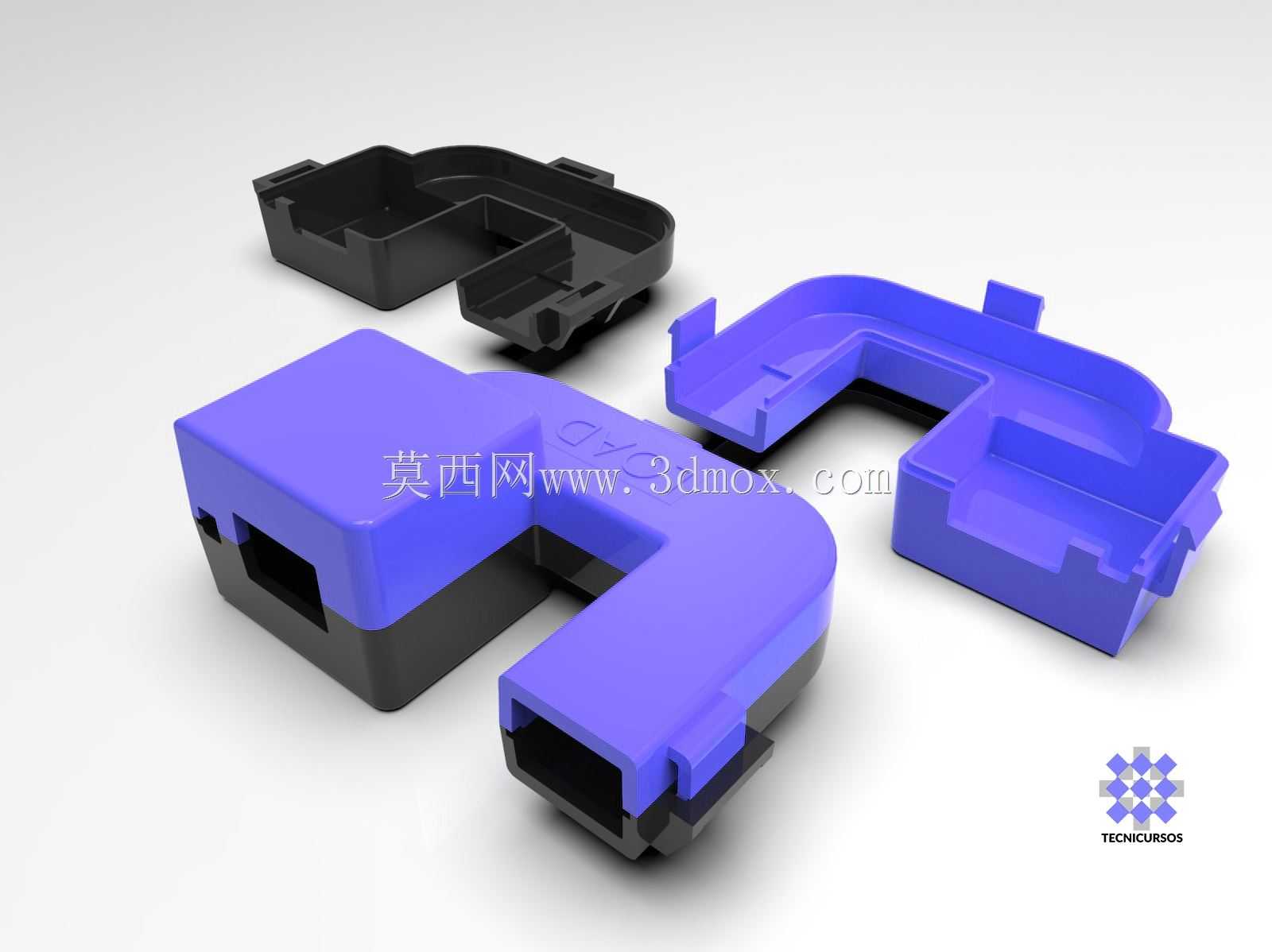

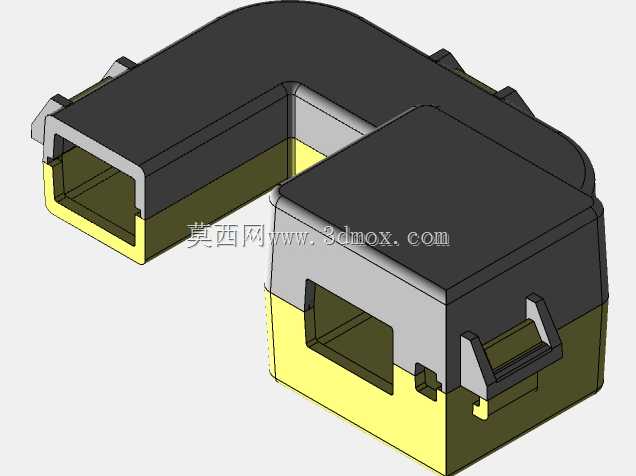

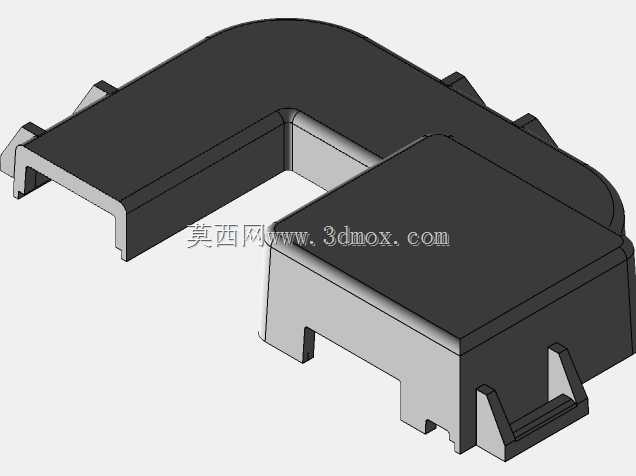

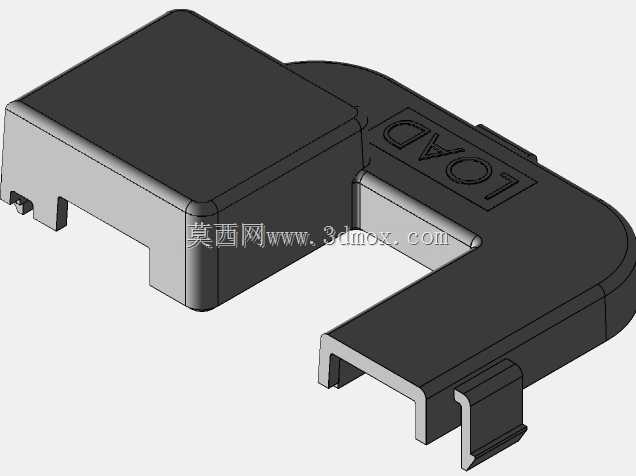

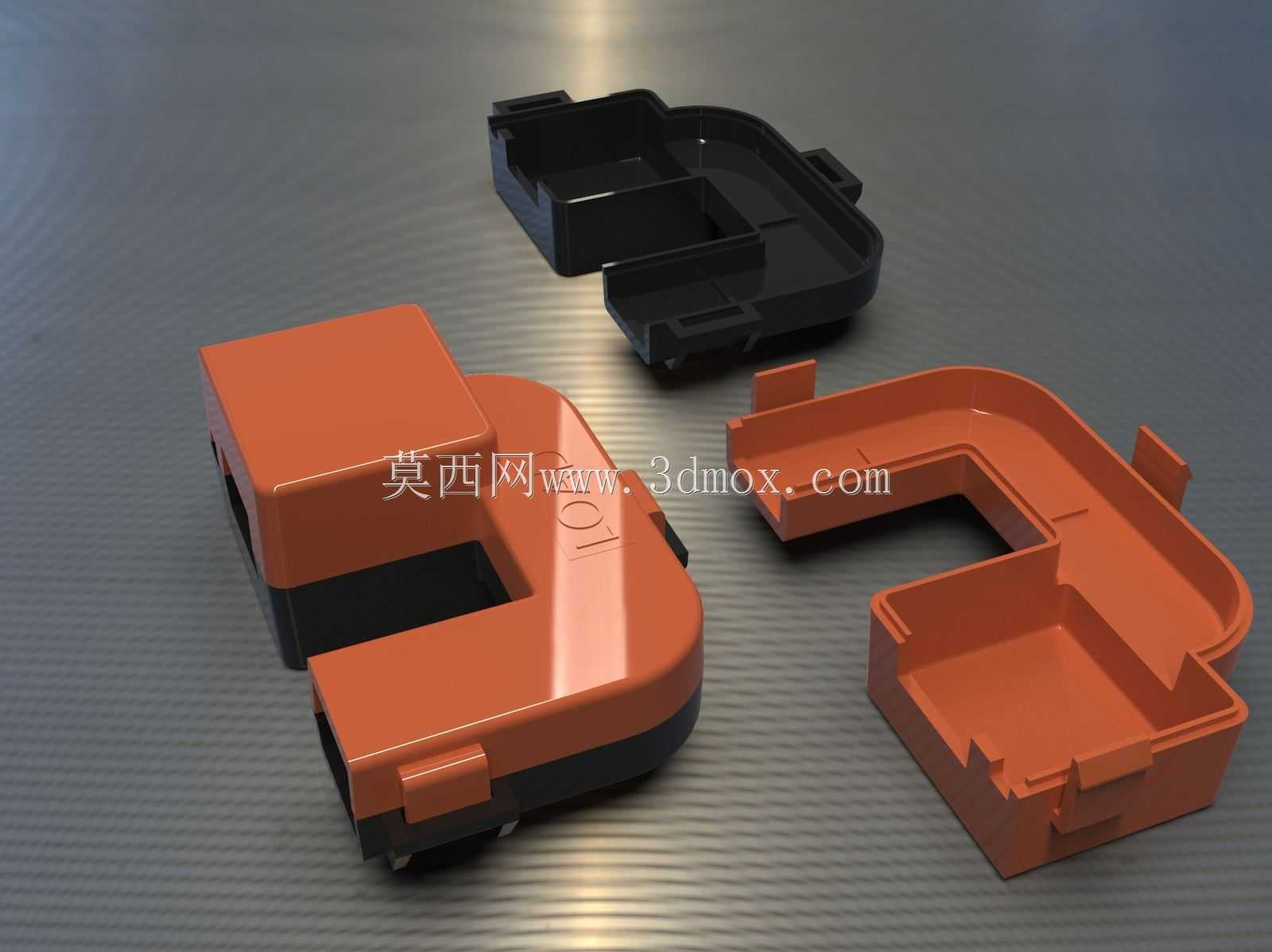

  这款线圈外壳采用上下分体扣合式结构,主要应用于低压电气回路中电磁线圈的外部防护场景,常见于小型继电器、电磁开关、车用传感线圈等部件的外层封装,能够为内部绕制的漆包线绕组提供物理防护,隔绝外界粉尘、潮气以及装配过程中的外力磕碰,避免绕组绝缘层破损引发的匝间短路、接触不良等故障。从结构设计逻辑来看,外壳采用蓝黑双色分件的思路,并非单纯为了外观区分,黑色底座部分采用韧性更强的改性PP材质,贴合安装基面的一侧做了加厚筋位处理,能够承受安装时的螺丝锁紧应力,同时底座内侧预留了绕线骨架的定位卡槽,线圈骨架装入后不会出现径向窜动,避免引线端受拉扯脱落;上盖部分采用刚度稍高的ABS材质,表面做了细微的磨砂蚀纹处理,

  既可以减少注塑过程中的缩痕影响外观,也能提升装配时的手持摩擦力。上下壳体的连接没有采用额外的螺丝固定,而是在壳体结合面的周向布置了多组弹性卡扣,卡扣的倒扣量设计在0.8mm,既能够保证日常使用中扣合紧密不会松脱,也可以在后期需要检修线圈时,用平口螺丝刀沿卡扣缝隙撬动即可顺利开盖,不会造成壳体断裂。壳体两端预留的开口结构是线圈引线的出线通道,开口边缘做了R0.5的圆角过渡,避免穿线时锋利的塑料边缘割破引线的绝缘护套,同时开口内侧还设计了小尺寸的压线凸台,引线穿出后可以被凸台轻微压紧,即使外部引线受到拉扯,应力也不会直接传递到线圈绕组的焊盘位置。从安装边界来看,这款外壳整体呈弯折型的异形轮廓,适配特定安装空间内的线圈布局,

  不需要额外调整周边其他电气元件的位置,壳体底部的两个定位凸块可以直接卡入安装基板的预制卡槽内,装配时不需要额外做位置校准,能够有效提升产线的装配效率。壳体的壁厚设计均匀控制在1.8mm,既能够满足注塑成型时的熔体流动要求,避免出现缺胶、困气等成型缺陷,也不会因为壁厚过大导致材料浪费、成型周期变长,壳体内部的加强筋厚度控制在壁厚的0.6倍,也就是1.1mm左右,能够在不造成表面缩痕的前提下,提升壳体整体的抗形变能力,即使受到10N左右的侧向挤压力,壳体也不会出现明显变形挤压内部线圈。在实际应用场景中,这类线圈外壳往往需要耐受-20℃到80℃的工作温度区间,因此材质选型上也做了耐温适配,不会因为夏季设备内部温升过高出现壳体软化变形,

  也不会在冬季低温环境下出现脆裂问题。上下壳体合模后的分型面做了错位止口设计,合模后止口的重叠量为1.2mm,能够有效阻挡外界的飞溅液体、粉尘从合模缝隙进入壳体内部,提升线圈组件的环境适应能力,即使在有少量油污飞溅的设备内部使用,也不会出现油污渗入污染线圈的情况。
