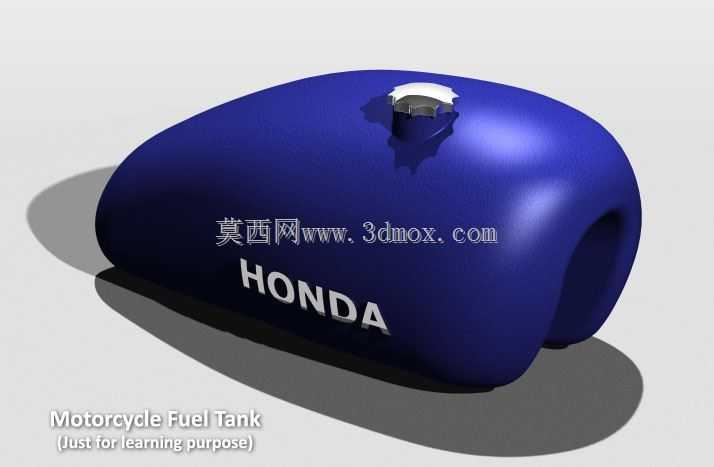

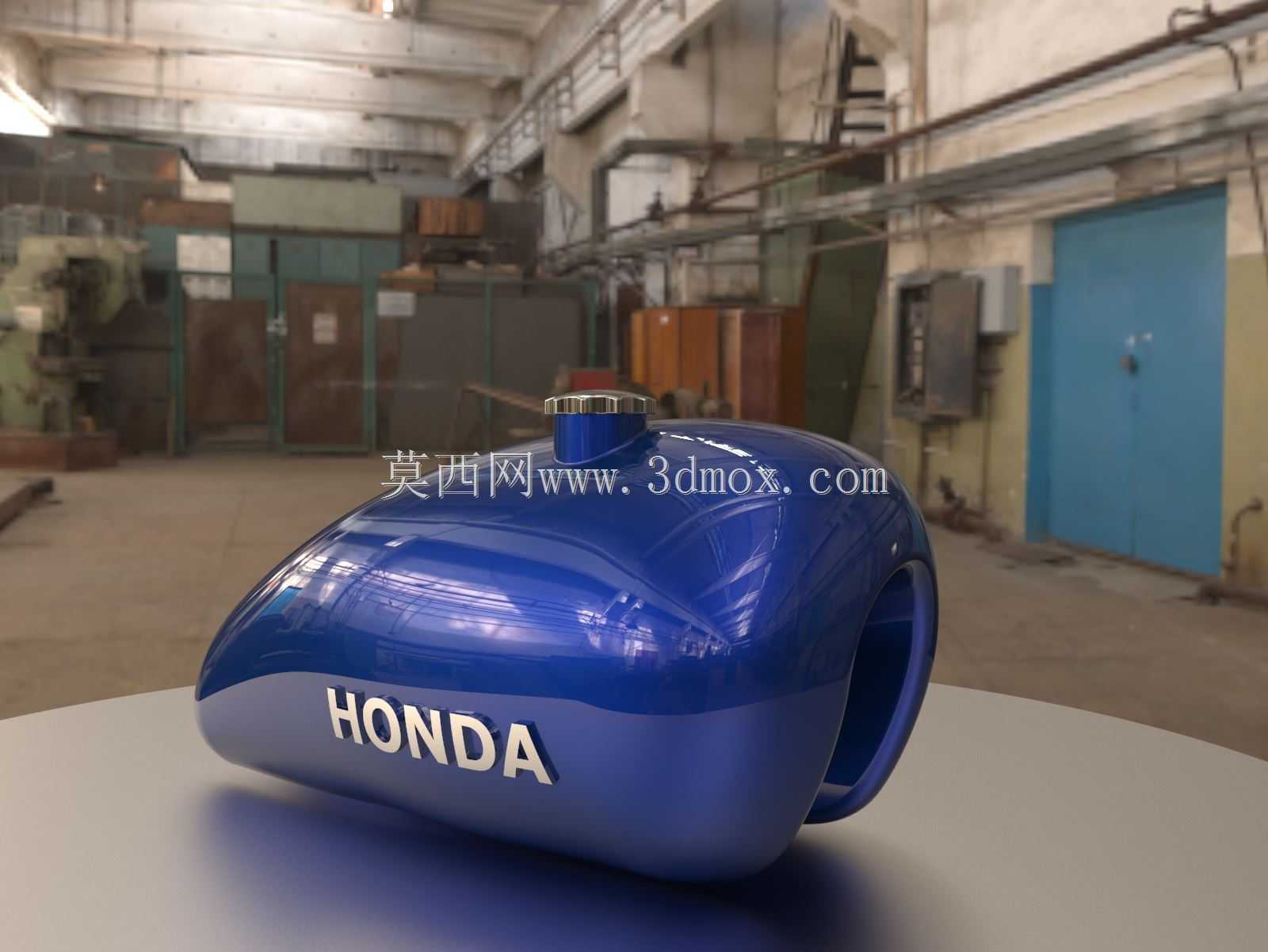

本田款摩托车燃油箱结构设计

　　在两轮摩托车的整车结构布局中，燃油箱是衔接驾乘人机工程、动力系统供给、整车外观造型的核心部件，这款适配本田车型的燃油箱设计，首先要满足骑乘时的腿部夹持空间需求，同时要在有限的车架安装空间内，尽可能提升燃油存储容积，兼顾外观曲面的流线型要求，降低整车行驶时的风阻系数。

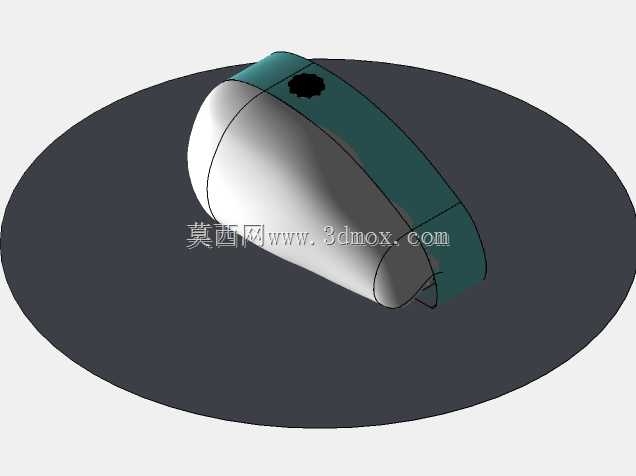

　　从实际使用场景来看，摩托车油箱长期暴露在户外环境中，需要耐受路面颠簸带来的持续振动、不同温湿度环境的侵蚀，还要应对日常使用中的剐蹭、燃油浸泡等工况，因此在结构设计阶段，首先确定了壳体的分模逻辑，采用上下壳体冲压后焊接的主流工艺路线，壳体曲面通过多段曲率连续的顺滑曲面拼接，既保证了外壳的光影质感，也避免了曲面突变带来的应力集中问题。

　　安装边界层面，这款油箱底部的安装支座完全适配本田常规跨骑车型的车架主梁位置，预留的安装孔位与车架上的固定点同轴度公差控制在0.2mm以内，保证装配时无需额外修配即可完成定位；油箱前部预留了油位传感器的安装法兰接口，后部设置了燃油开关的安装位，顶部的加油口凸起高度经过反复校核，既保证加油时燃油不会溢出，也不会因为凸起过高影响整车前部的造型协调性，加油口的密封槽尺寸适配通用的油箱盖密封胶圈，保证倾斜工况下的燃油密封性能。

　　功能特性上，油箱内部设计了防浪挡板结构，挡板上开设多组错落布置的通油孔，当车辆加减速、转向倾斜时，能够大幅削弱燃油在箱体内的晃动冲击，避免燃油晃动带来的重心突变影响骑乘稳定性，同时也能减少燃油晃动产生的异响；油箱壳体的壁厚经过刚度校核，在满油状态下壳体的最大变形量控制在0.5mm以内，不会因为燃油重力出现壳体凹陷，同时在壳体表面预留了贴花安装的基准平面，方便后期品牌标识、装饰贴花的定位粘贴。

　　设计思路层面，首先从车架的安装点云数据出发，先勾勒出油箱的整体边界轮廓，避开转向把的最大转动干涉范围，同时保证骑乘者大腿夹持位置的宽度在合理区间，不会因为油箱过宽导致骑乘姿势别扭；曲面构建阶段不断调整曲面的高光走势，让油箱侧面的高光带顺着整车的流线方向从加油口延伸至尾部，和侧盖、坐垫的造型线条自然衔接；内部结构设计时，防浪板的位置避开了油位传感器的浮子运动路径，保证油位显示的准确性，同时在油箱最低点设置了放油螺塞的安装位，方便后期维护时排空箱内残留燃油。

　　从实际应用的角度，这款油箱的曲面造型也可以作为同类型跨骑摩托车油箱设计的参考基准，其安装点的布局逻辑、曲面的曲率过渡方式、内部防浪结构的设计思路，都能为入门级结构设计人员提供实操参考，建模过程中采用的实体与曲面结合的建模方式，也能帮助学习者掌握薄壁壳体类零部件的建模逻辑，理解安装公差、工艺可行性在结构设计中的落地方式，避免出现仅考虑外观、忽略实际装配与使用需求的设计问题。
