创意异形带把手塑料清洁液瓶结构设计

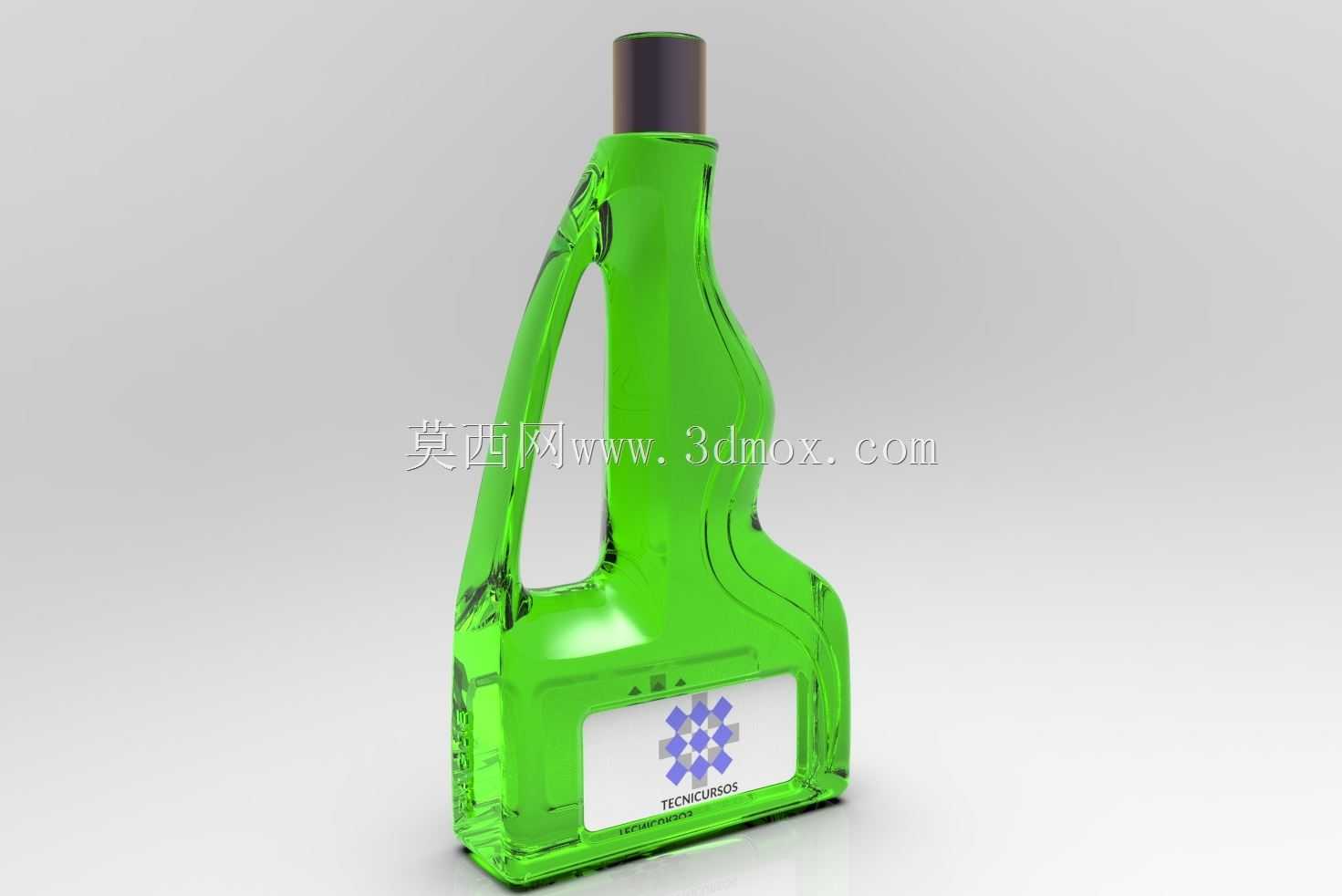

　　日常家用清洁类日化产品的包装容器，长期以来都在握持手感、视觉辨识度、摆放稳定性之间寻找平衡，这款异形塑料瓶的设计，正是针对现有清洁液瓶使用痛点做出的优化尝试。从实际使用场景出发，这类容器主要承载厨房重油污净、浴室洁厕液、地板清洁剂等液态日化产品，使用场景多为湿滑的厨卫空间，用户操作时往往戴有橡胶清洁手套，手部摩擦力比干手状态低很多，传统直筒瓶身沾到清洁液后极易打滑脱手，这款瓶身将握持把手与瓶身主体做一体化融合设计，把手内轮廓贴合成年人四指弯曲弧度，指位处做了0.8mm深度的内凹防滑肌理，即便戴手套沾取少量液体，也能稳定握持施力，倾倒液体时手腕无需过度弯折，能大幅降低长时间清洁操作的手部疲劳感。

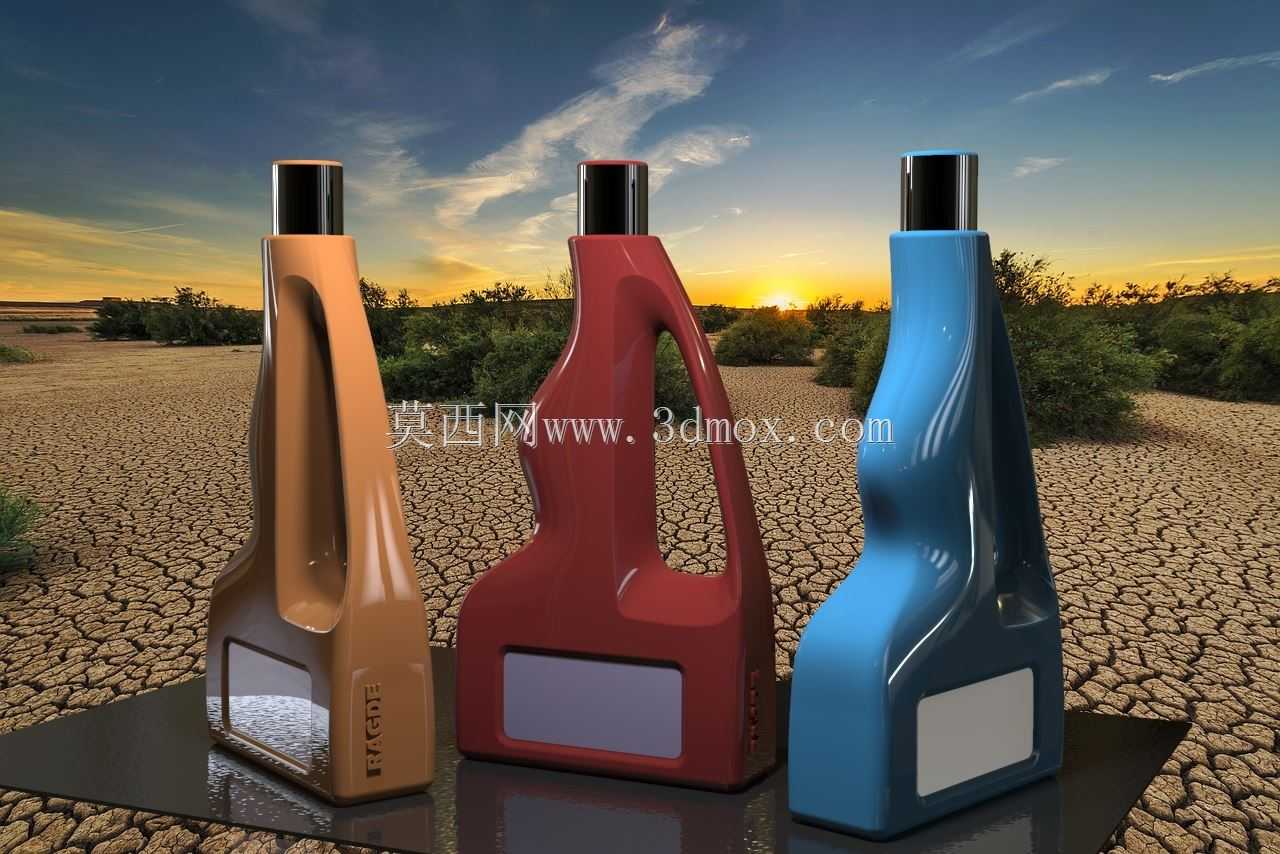

　　瓶身整体采用非对称流线型曲面设计，三个不同配色的方案对应不同的内容物定位，暖棕色对应木质家具护理类清洁液，酒红色对应重油污清洁类产品，亮蓝色对应玻璃、镜面清洁类水剂，差异化的色彩搭配能让用户在储物架上快速识别所需产品，避免拿错混用造成清洁损伤。瓶身底部做了12mm宽度的平整支撑边，支撑边内侧设置有3条高度1.2mm的加强筋，将瓶身放置在台面时，整个支撑面受力均匀，即便瓶内剩余液体不足十分之一，也不会因为重心偏移出现侧翻漏液的问题，支撑边外侧做了R2的圆角过渡，不会刮擦台面涂层，也能避免日常挪动时的磕碰开裂。

　　从结构设计逻辑来看，这款瓶身采用吹塑成型工艺制作，整体壁厚控制在1.2mm-1.8mm区间，把手位置因为是受力核心区，壁厚局部加厚到2mm，避免长期握持受力出现应力发白、开裂的问题。瓶身正面预留了80mm*50mm的矩形标签贴附区，该区域做了微磨砂平面处理，标签粘贴后不会因为曲面弧度出现翘边、脱落的问题，标签区周围的曲面做了顺滑过渡，不会积留清洁时溅落的液体，日常擦拭打理十分方便。瓶口采用标准28mm口径的螺旋接口，适配市面上通用的翻盖、旋盖、喷雾泵头，无需单独开模制作专属瓶盖，能大幅降低量产时的配件采购成本，瓶口与瓶身衔接处做了3mm高度的加厚加强圈，拧紧泵头时不会因为扭矩过大出现瓶口开裂、滑牙的问题。

　　考虑到运输堆叠的需求，瓶身顶部瓶盖位置到瓶身最宽处的垂直投影做了对齐设计，上层包装箱的受力点能直接传递到下层瓶身的支撑结构上，整托堆叠12层时不会出现瓶身被压变形的问题。瓶身内部的流道做了顺滑曲面过渡，没有直角死角，倾倒液体时不会出现液体断流、飞溅的问题，剩余少量液体时，将瓶身倾斜45度即可完全倒出，不会出现液体残留在瓶底死角无法用尽的浪费问题。把手与瓶身衔接的位置做了大圆角过渡，没有尖锐的棱角，日常拿取时不会划伤手部，也不会在清洁时勾住抹布、清洁海绵的纤维。

　　针对表面处理的细节，瓶身外表面采用高光亮面处理，不同配色的色母直接添加在原料中，无需后期喷涂印刷，生产过程更环保，长期使用也不会出现表面掉漆、掉色的问题，亮面表面沾到污渍后，用湿抹布一擦即可恢复光洁，不会残留顽固污渍。瓶身侧面的曲面弧度经过反复调整，从正面看具备足够的视觉辨识度，和市面上千篇一律的直筒清洁瓶形成明显差异，摆放在商超货架上能快速抓住消费者视线，而侧面的最大宽度控制在85mm，和常规清洁瓶的货架摆放尺寸兼容，不需要商超调整货架层间距就能直接上架，不会额外增加渠道端的陈列成本。

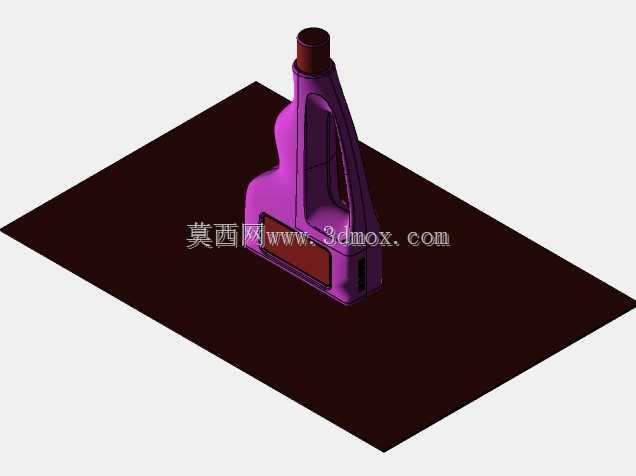

　　在建模过程中，曲面的连续性是核心难点，把手和瓶身主体的衔接面做了G2连续处理，曲面过渡顺滑没有突兀的折角，吹塑成型时不会出现料厚不均、局部缺料的问题，瓶身整体的拔模斜度控制在1.5度，完全满足吹塑模具的脱模要求，量产时的成品率能控制在98%以上。瓶身底部的注塑浇口痕迹做了隐藏式设计，位于支撑边内侧，摆放时不会直接接触台面，不会因为浇口不平整出现放置晃动的问题。
