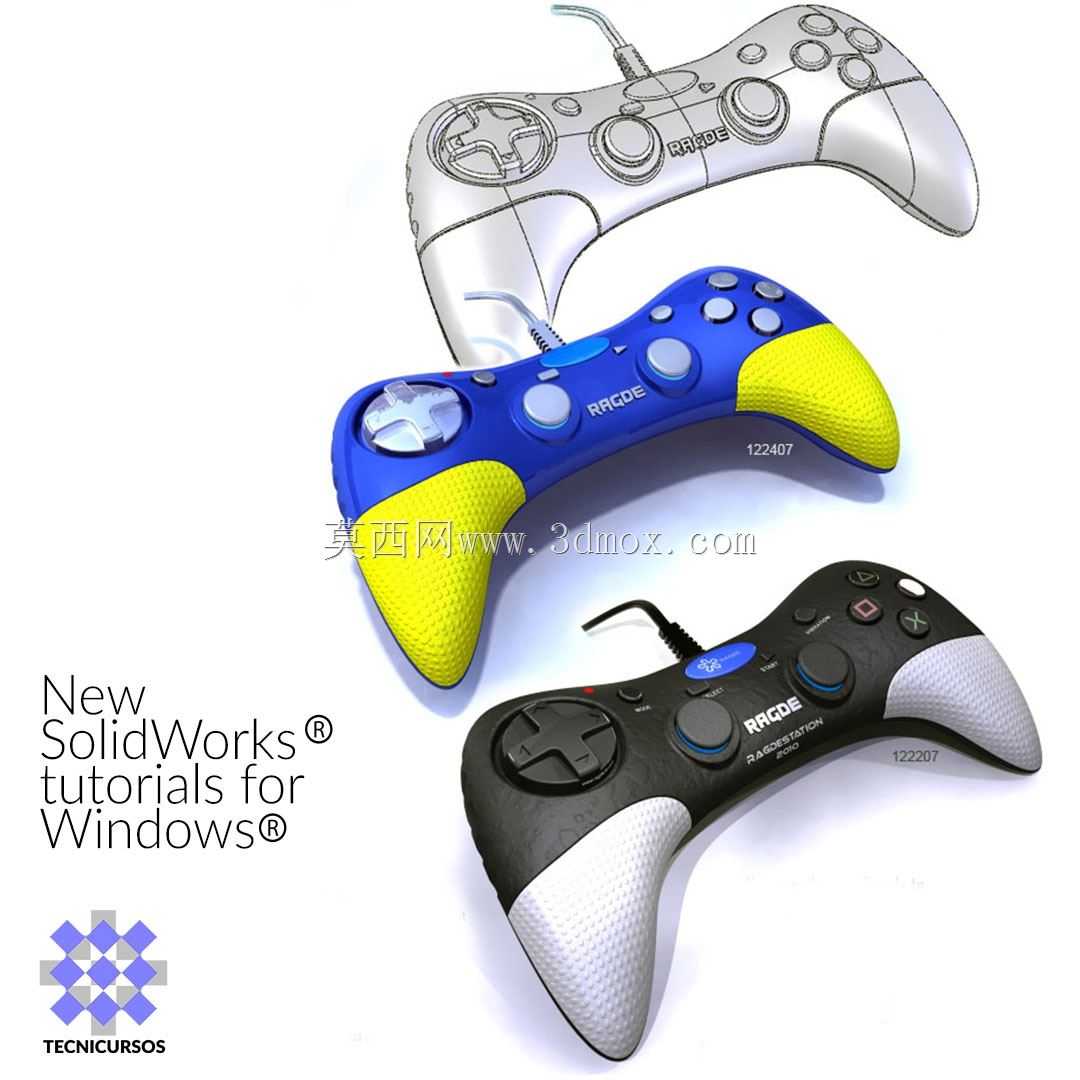

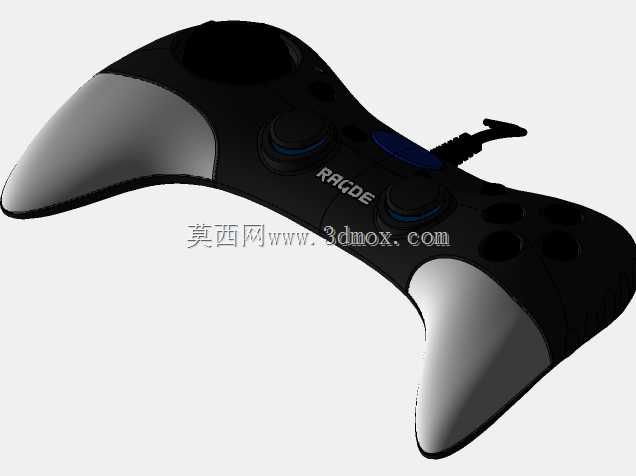

多款式有线游戏手柄外观结构三维建模

　　本次建模覆盖的多款式有线游戏手柄，核心应用场景覆盖PC端单机、联机游戏操控，同时可适配工业模拟仿真操作、虚拟实训设备的人机交互输入端，在民用消费电子、职业技能虚拟培训、数字孪生操控终端领域均有对应适配需求。从实际使用逻辑出发，手柄的功能设计完全围绕长时间握持操控的人机需求展开，不同款式的手柄分别对应不同操控习惯的使用人群：部分款式采用对称式按键布局，适配格斗类游戏高频按键操作需求，十字方向键与右侧功能按键保持等距排布，降低连续操作时的手指移动跨度；部分款式采用非对称摇杆布局，适配竞速、开放世界类游戏的视角与方向分离操控需求，左摇杆置于握持区拇指自然落点位置，右摇杆与功能按键保持合理间距，避免误触。

　　建模过程中优先还原壳体的曲面贴合逻辑，手柄握持区的曲面弧度完全匹配成年人手掌自然握持时的掌弓、指根贴合曲线，背部曲面做内收处理，适配手掌小鱼际的支撑需求，避免长时间握持时的局部应力集中，边缘位置做R3-R5的圆角过渡，杜绝锐边硌手的问题。从结构分层来看，手柄整体分为上壳、下壳、按键组件、摇杆组件、线缆接口五个核心部分，上下壳采用止口配合结构，配合间隙控制在0.15mm以内，既满足装配时的定位需求，也能避免日常使用时的壳体松动；按键部分做了导向柱结构设计，每个功能按键下方设置十字导向筋，保证按键按压时的垂直行程，避免卡滞，按键行程控制在1.2-1.5mm区间，按压力度匹配常规微动开关的触发力度，兼顾按压反馈与操作疲劳度控制。

　　摇杆组件的建模还原了万向摆动的结构边界，摇杆帽表面做内凹防滑纹理，贴合拇指指腹的接触曲面，摆动角度范围设置为前后左右各25度，满足常规游戏操控的方向输入需求，摇杆底座与壳体的配合位置做防尘台阶结构，避免日常使用时灰尘、碎屑进入壳体内部影响元件寿命。有线接口部分设置在手柄壳体顶部居中位置，接口周边做加厚加强筋处理，避免线缆拉扯时导致接口开焊脱落，线缆出线位置做防弯折护套结构，建模时还原护套的圆弧过渡形态，对应实际使用中线缆反复弯折的疲劳防护需求。外形尺寸方面，常规款手柄的整体宽度控制在150-160mm区间，握持区最大厚度为45-55mm，整体重量控制在200g以内，适配多数成年人的手掌握持尺寸，安装边界上，手柄内部的PCB板、

　　震动马达、电池仓（无线款预留）的安装位均做了定位柱设计，定位柱高度统一为3mm，直径2mm，与PCB安装孔的配合间隙控制在0.1mm，保证内部元件的装配精度。不同款式的手柄在外观细节上做了差异化处理，部分款式在握持区增加了防滑橡胶垫的安装位，橡胶垫区域做下沉0.8mm的凹槽设计，保证橡胶垫装配后与壳体表面齐平，无凸起硌手问题；部分款式在壳体中部做了半透明装饰条的安装槽，槽位周边做遮光筋设计，避免内部指示灯漏光影响使用体验。建模过程中对所有配合面做了拔模角度处理，壳体外观面的拔模角度设置为1.5度，内部筋位的拔模角度设置为0.5度，完全满足注塑生产的工艺要求，避免脱模时出现表面划伤、筋位拉白的问题。所有按键的分型面均设置在按键侧面非外观区域，保证装配后外观面无分型线痕迹，提升产品外观质感。从结构强度角度出发，手柄壳体的壁厚统一设置为2.2mm，螺丝柱位置做局部加厚至3mm，螺丝柱周边设置三角加强筋连接壳体内壁，避免螺丝锁附时出现柱体开裂问题，跌落测试对应的受力角位置做局部加厚处理，内部对应位置设置缓冲筋位，降低1.2米高度自由跌落时的壳体破损概率。
