带把手方形大容量塑料储液瓶结构设计

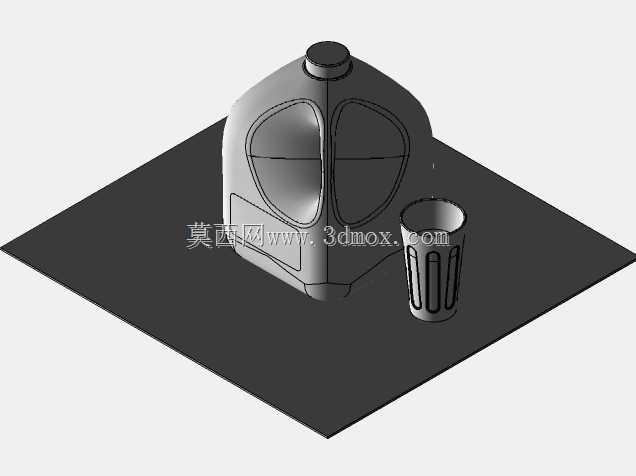

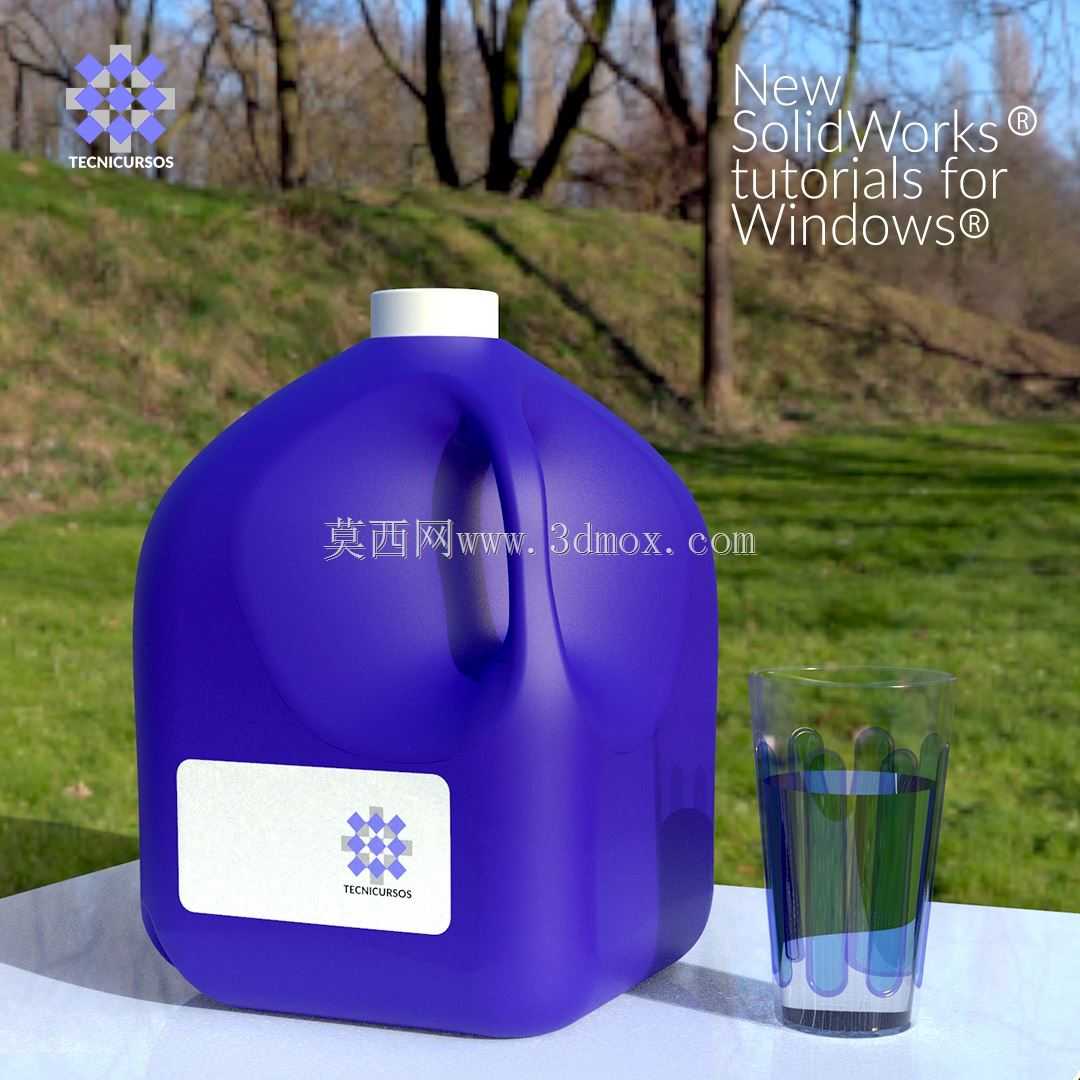

　　日常民用与商用场景中，大容量液体分装存储的需求覆盖了饮用水、清洁制剂、车用耗材等多个领域，这类储液容器的结构设计需要兼顾堆叠稳定性、握持搬运便利性、液体倾倒流畅度以及成型工艺可行性，本次呈现的方形大容量塑料储液瓶结构，正是针对这类通用储液需求完成的三维结构设计。从实际使用场景出发，这类容器常应用于商超售卖的大包装饮用水、餐饮行业的清洁消毒液分装、汽修门店的玻璃水与冷却液存储、家庭场景的大容量备水等场景，使用过程中需要频繁完成搬运、倾倒、静置堆叠等操作，因此结构设计的每一处细节都对应实际使用中的痛点。首先看整体外形设计，采用近似方形的主体轮廓，相较于传统圆形储液瓶，方形结构在仓储堆叠时的空间利用率提升明显，相邻瓶身可以紧密贴合，

　　不会出现圆形瓶身堆叠时的弧形空隙，同等仓储面积下的存储容量可提升20%以上，同时方形底面的支撑接触面积更大，静置放置时的抗倾倒能力更强，即使在略有倾斜的台面放置也不易侧翻漏液。瓶身侧面集成的内凹式一体化把手，是结构设计中的核心细节之一，把手的内凹深度经过人体工学适配，成年人手掌可以完全伸入握持区域，握持时的受力点分布在掌心与指根位置，搬运满装状态的容器时不会出现局部压强过大导致的勒手感，同时内凹式把手没有外凸结构，不会额外占用堆叠空间，也避免了外凸把手在运输过程中受碰撞断裂的风险。瓶身顶部的瓶口采用标准外螺纹结构，适配通用的螺旋密封瓶盖，瓶口的凸起高度经过测算，既可以保证瓶盖旋合后的密封性能，倾倒液体时也能形成稳定的液流导向，

　　不会出现液体沿瓶身外壁流淌的情况，瓶口与瓶身主体的过渡位置采用大圆角圆弧过渡，避免吹塑成型时出现壁厚不均的问题，同时也能减少应力集中，提升满装状态下瓶肩位置的承压能力，避免堆码时上层重量压裂瓶肩。瓶身正面预留的平整标签粘贴区域，做了微内凹的平面处理，标签粘贴后不会因为瓶身的弧形曲面出现翘边、起皱的问题，粘贴后的标签与瓶身表面齐平，搬运过程中不会被剐蹭脱落，满足产品标识粘贴的实际需求。瓶身的壁厚设计遵循吹塑成型的工艺要求，主体壁厚均匀分布，在把手受力位置、瓶底支撑位置、瓶肩承压位置做了局部壁厚加厚处理，既可以控制整体材料用量降低成本，又能保证关键受力位置的结构强度，满装液体后瓶身不会出现过度鼓胀变形，

　　长期静置堆码也不会出现瓶身下陷坍塌的问题。瓶底设计有一圈凸起的支撑脚，支撑脚的凸起高度约为3mm，既可以让瓶底与放置台面之间留出微小间隙，避免台面残留的水渍长时间浸泡瓶底导致材料老化，也能在吹塑成型时保证瓶底的冷却均匀性，减少成型后的收缩变形。从安装与适配边界来看，该瓶身的整体外轮廓尺寸适配常规的物流周转箱尺寸，单瓶可以刚好放入标准周转格内，运输过程中不会出现过大的窜动间隙，瓶口的螺纹规格适配市面上通用的导流管、按压泵头等外接配件，不需要额外定制转接件即可拓展出定量取用、长距离导流等使用功能。在倾倒液体的使用场景中，瓶身的方形侧壁可以为手部提供稳定的扶持面，配合把手的握持受力，使用者可以精准控制倾倒的角度与液流大小，不会因为瓶身打滑出现液体洒漏的情况，瓶身内部的转角位置均采用大圆弧过渡，不会出现清洁死角，重复灌装使用时可以很方便地冲洗内部残留的液体，避免残留液体变质滋生细菌。针对塑料材质的蠕变特性，结构设计时在瓶身侧壁增加了几道浅的环形加强筋，加强筋没有突出瓶身外表面，不会影响标签粘贴与堆叠，但是可以大幅提升瓶身的抗蠕变性能，长期满装存储时不会因为塑料的缓慢变形导致瓶身鼓胀失稳。
