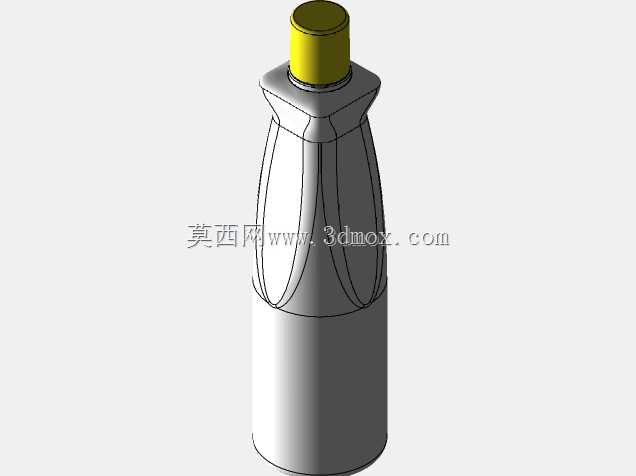

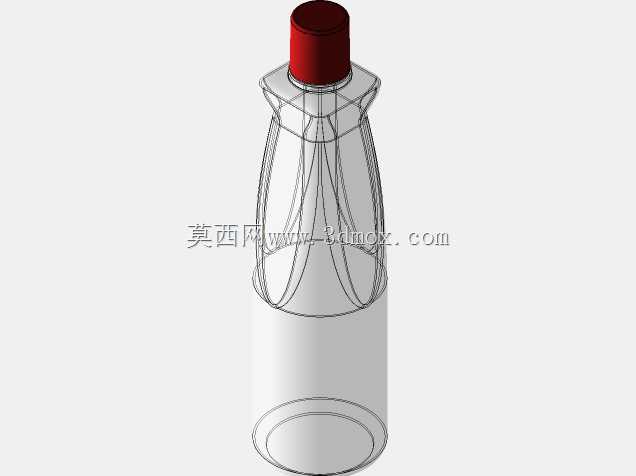

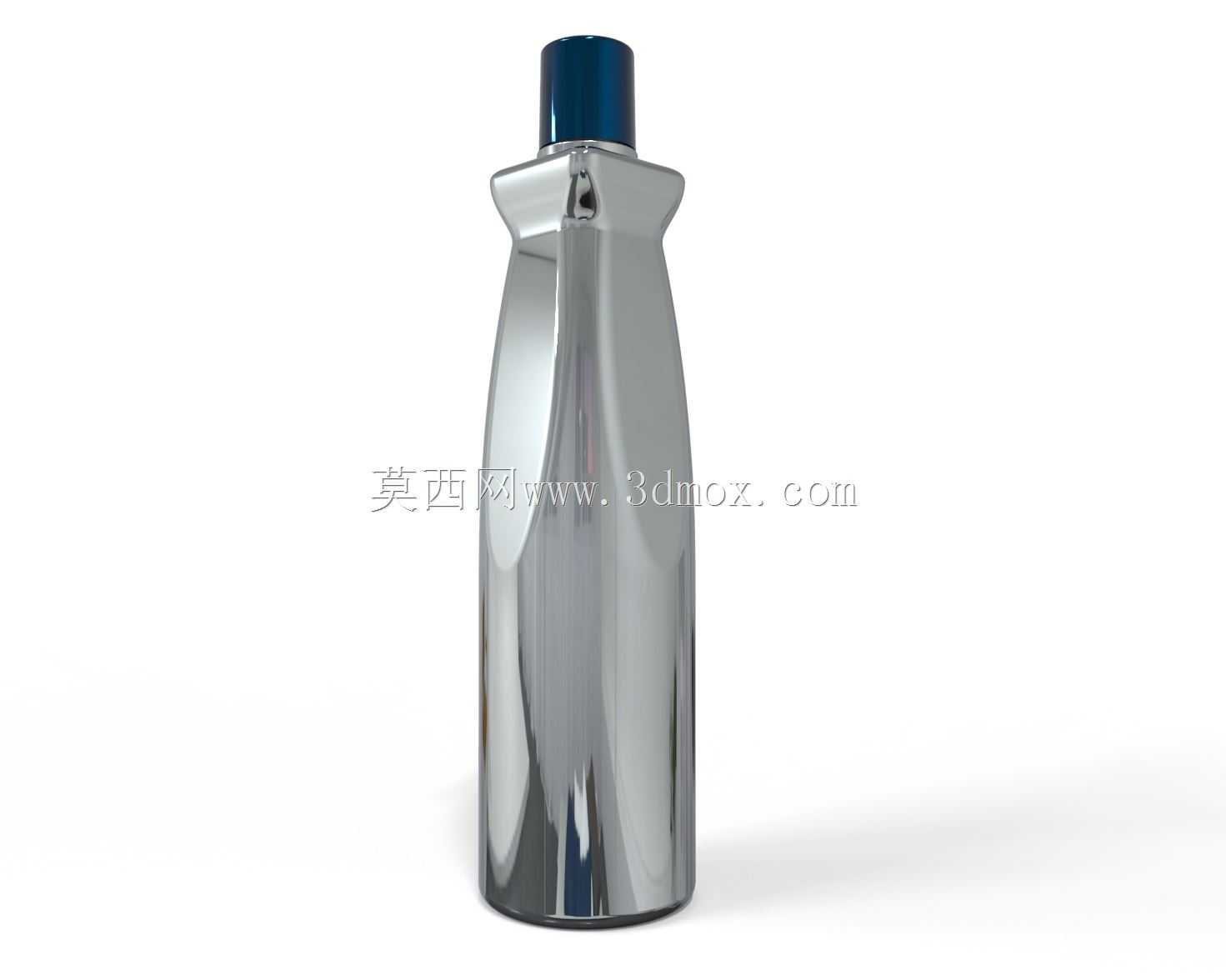

圆柱转方形过渡多面金属质感瓶体结构

　　日常接触的包装容器里，这类柱形过渡的异形瓶体，在饮品、日化洗护、高端酒水的包装线适配场景里占比不低。很多人觉得瓶体设计只是外观造型的事，实际从结构工程师的角度看，每一处曲面过渡、截面变化都要兼顾生产、灌装、运输、使用全链路的需求。先从实际使用场景说，这类瓶体多数应用在需要握持防滑、陈列辨识度高的产品线，比如运动饮品、高端洗护用品、定制款酒水产品，区别于常规直圆柱瓶，多面的过渡结构在手持时能形成自然的卡位，哪怕手心有汗或者佩戴薄手套操作，也不容易出现打滑脱手的情况，这一点在快消品的终端使用反馈里，是很影响用户体验的细节。再看生产端的适配，圆柱到方形的过渡段，是整个瓶体建模和开模的核心难点，很多新手建模时容易在过渡区出现曲面褶皱、壁厚不均的问题，直接导致后续吹塑或者注塑成型时出现局部薄厚差过大，要么灌装时承压变形，要么跌落测试时从过渡应力区开裂。这个瓶体的设计思路，是把过渡段的曲率变化做了连续的G2衔接，从底部的圆柱截面往上，逐步通过多面切分的方式，把圆形轮廓均匀过渡到接近方形的肩部结构，没有出现曲率突变的折角，既保证了外形的多面棱角质感，又避免了应力集中的问题。从尺寸边界来说，这类瓶体的整体高度一般控制在220mm到280mm区间，底部圆柱段的直径通常在65mm到75mm，适配常规的灌装线卡瓶位、贴标机的辊轮间距，不需要对现有量产线做大幅改造就能直接上线生产，肩部过渡到瓶口的位置，做了内收的卡位结构，刚好适配标准的旋盖口径，

　　瓶盖装配后的同轴度公差可以控制在0.2mm以内，不会出现盖体偏斜、密封不严的问题。瓶身的多面结构，除了握持防滑的作用，在运输堆码时也有实际优势，相邻瓶体的平面可以形成面接触，不像纯圆柱瓶堆码时容易出现滚动移位，能降低运输过程中的碰撞磨损，减少外包装的缓冲材料使用量。另外，金属质感的外观处理，对瓶壁的曲面顺滑度要求很高，如果过渡曲面有微小的凹凸，在金属镀膜或者金属漆喷涂后，光线反射下会非常明显，直接影响成品的外观合格率，所以建模阶段就把曲面的光顺度作为核心校验指标，通过曲率梳检查每一段过渡面的连续性，确保后续表面处理后能呈现均匀的镜面反射效果。还有灌装环节的适配，瓶体内部的容积是经过精确计算的，过渡段的内部曲面没有出现凹陷的积料区，

　　灌装后残留的液体会顺着曲面自然流到瓶底，不会在肩部位置残留挂壁，不管是饮品的饮用残留，还是洗护用品的取用残留，都能控制在很低的水平，提升内容物的利用率。从结构强度上看，多面的过渡结构相当于在瓶壁上增加了纵向的加强筋，同等壁厚的情况下，比纯圆柱瓶的侧向承压能力高30%左右，在仓储堆码五层以上的情况下，也不会出现瓶身压瘪变形的问题，不需要额外增加壁厚就能满足堆码强度要求，间接降低了单瓶的原材料用量。很多做包装结构的工程师容易忽略瓶体和自动化生产线的适配细节，比如瓶身的外径变化率，从底部圆柱到肩部的最大外径差控制在8mm以内，这样在灌装线的输送导轨上运行时，不会出现卡瓶、倒瓶的情况，贴标环节中，多面的平面区域刚好可以适配不干胶标签的贴附，

　　标签贴附后不会因为曲面弧度太大出现翘边、褶皱的问题，哪怕是做全瓶身的裹标，过渡区的曲面曲率变化也能保证标签拉伸均匀，不会出现图案变形。另外瓶口的密封结构，采用了标准的螺纹接口，和行业通用的瓶盖密封尺寸完全兼容，不需要开模定制特殊规格的瓶盖，能大幅降低包材的采购成本，瓶盖下方的防盗环卡位，也做了对应的凸缘结构，旋盖后防盗环能准确卡入凸缘下方，开启时的断裂扭矩控制在行业通用的1.2N·m到1.8N·m区间，既不会出现运输过程中瓶盖松脱，也不会出现开启时扭矩过大拧不开的问题。从建模逻辑来说，这个瓶体没有采用简单的放样特征直接生成，而是先搭建了三个基准截面：底部的圆形截面、过渡段中间的多面混合截面、肩部的近方形截面，每个截面的控制点都做了对应映射，确保放样生成的曲面没有扭曲，之后对所有的棱边做了不等半径的圆角处理，握持区域的圆角半径更大，贴合手指的接触弧度，靠近肩部的圆角半径稍小，保留外形的硬朗质感，最后对整体做了壁厚抽壳，壁厚均匀控制在0.8mm到1.2mm区间，完全适配吹塑成型的工艺要求，不会出现局部壁厚过薄导致的吹破问题。
