卡扣式方形密封玻璃储物罐结构设计

　　日常食品加工与家庭储物场景中，这类卡扣式方形玻璃密封罐的应用覆盖范围极广，从家庭厨房的干货存储、自制果酱封装，到小型食品作坊的样品暂存、餐饮门店的配料盛放，都能见到这类容器的身影。不同于普通旋盖玻璃罐，卡扣式结构的密封可靠性更依赖金属卡扣与罐口、密封胶圈的配合精度，建模过程中需要重点考量各部件的配合公差，避免出现卡扣扣合后密封胶圈压缩量不足导致的渗漏问题，或是压缩量过大造成的卡扣开合阻力过大、长期使用后金属卡扣疲劳变形的问题。

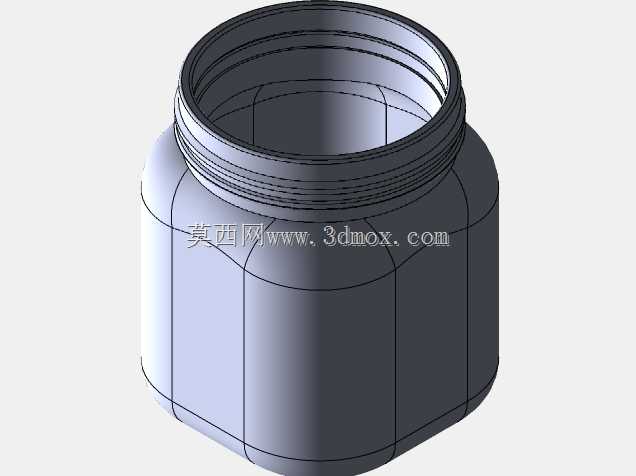

　　从结构设计逻辑来看，罐身采用方形截面并非单纯为了外观辨识度，方形结构在堆叠存储时的空间利用率远高于圆形罐，相同占地面积下方形罐的有效存储容积能提升18%左右，同时平直的罐壁也更方便粘贴内容物标识标签，不会出现圆形罐标签粘贴后起翘、标识内容弯折难以识别的问题。罐身玻璃的壁厚设计需要兼顾抗冲击性能与透光观察需求，常规家用规格的罐身壁厚控制在3-4mm区间即可，既可以承受日常取放过程中的轻微磕碰，也能清晰观察内部存储物的状态，方便使用者及时判断内容物是否出现变质、余量是否需要补充。

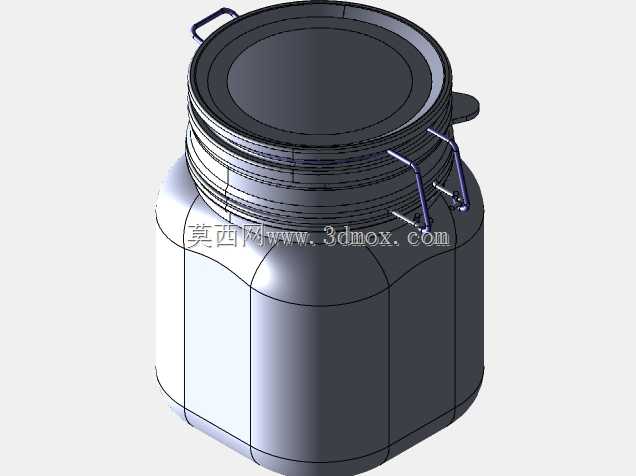

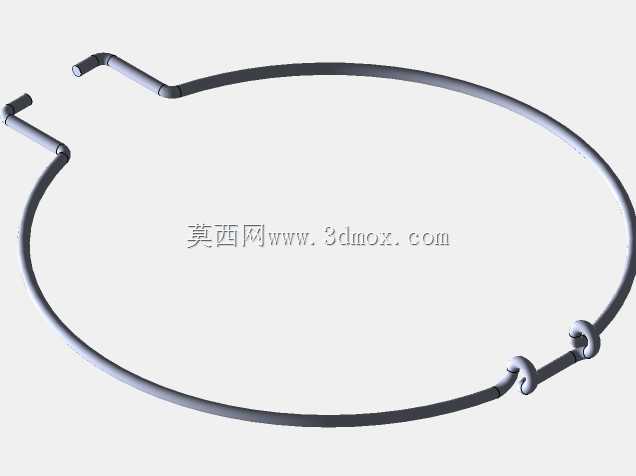

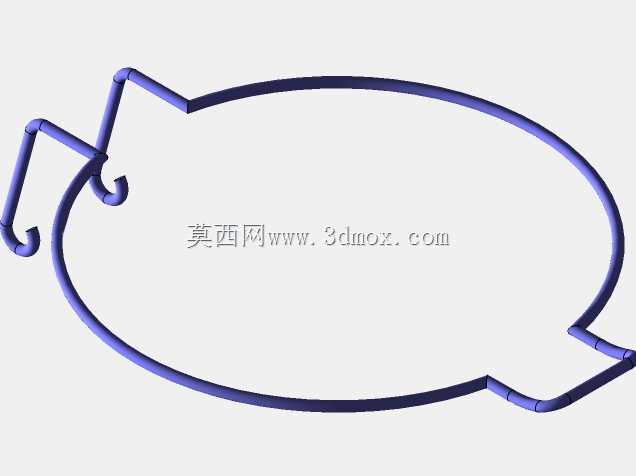

　　罐口的密封结构是整个设计的核心，罐口位置做了加厚卷边处理，一方面可以提升玻璃罐口的结构强度，避免日常开合过程中罐口崩边破损，另一方面卷边形成的平整环形面可以给密封胶圈提供均匀的压紧支撑面，保证卡扣扣合后胶圈受力均匀，不会出现局部密封失效的问题。金属卡扣采用铰接式结构设计，卡扣与罐身连接的铰接位置需要预留足够的转动间隙，建模时要考虑金属件的折弯回弹量，避免实际生产装配后卡扣转动卡滞。卡扣前端的压合边做了圆弧过渡处理，扣合过程中不会刮伤玻璃罐盖的边缘，同时压合边的弧度与罐盖边缘的弧度完全匹配，扣合后可以将罐盖的压紧力均匀传递到整个密封胶圈上。

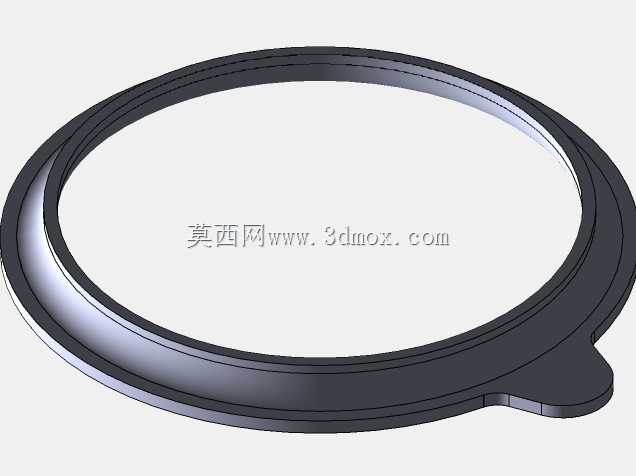

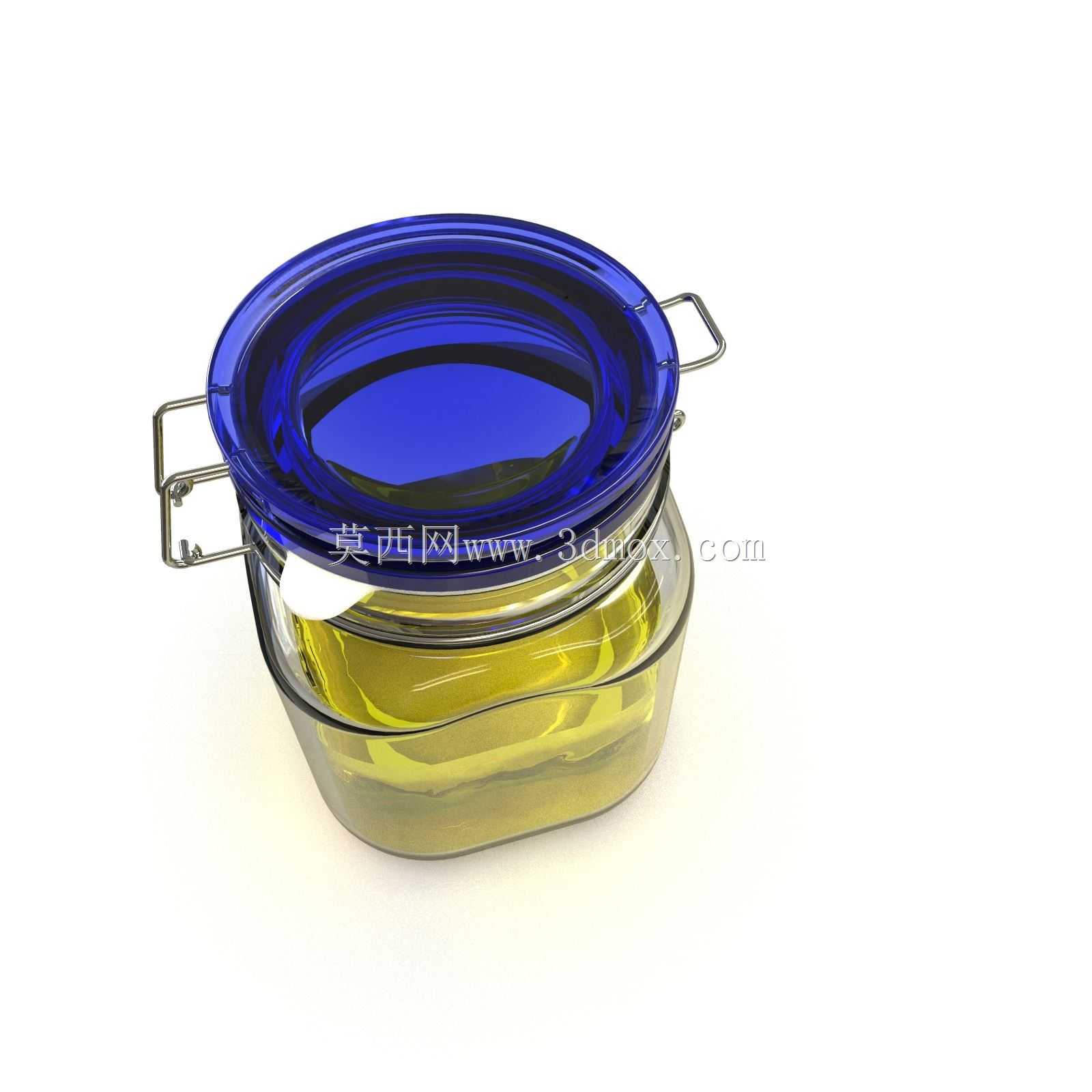

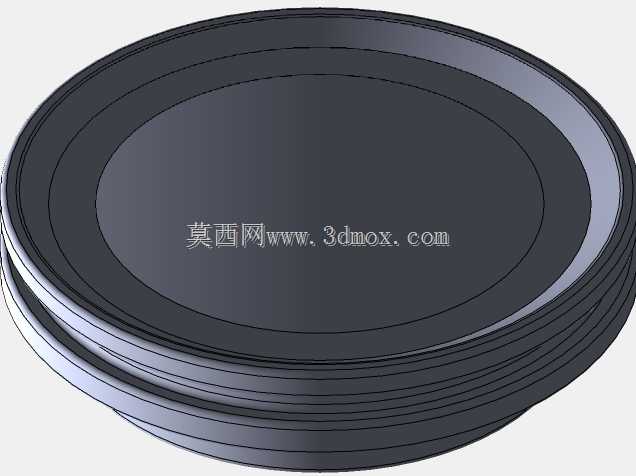

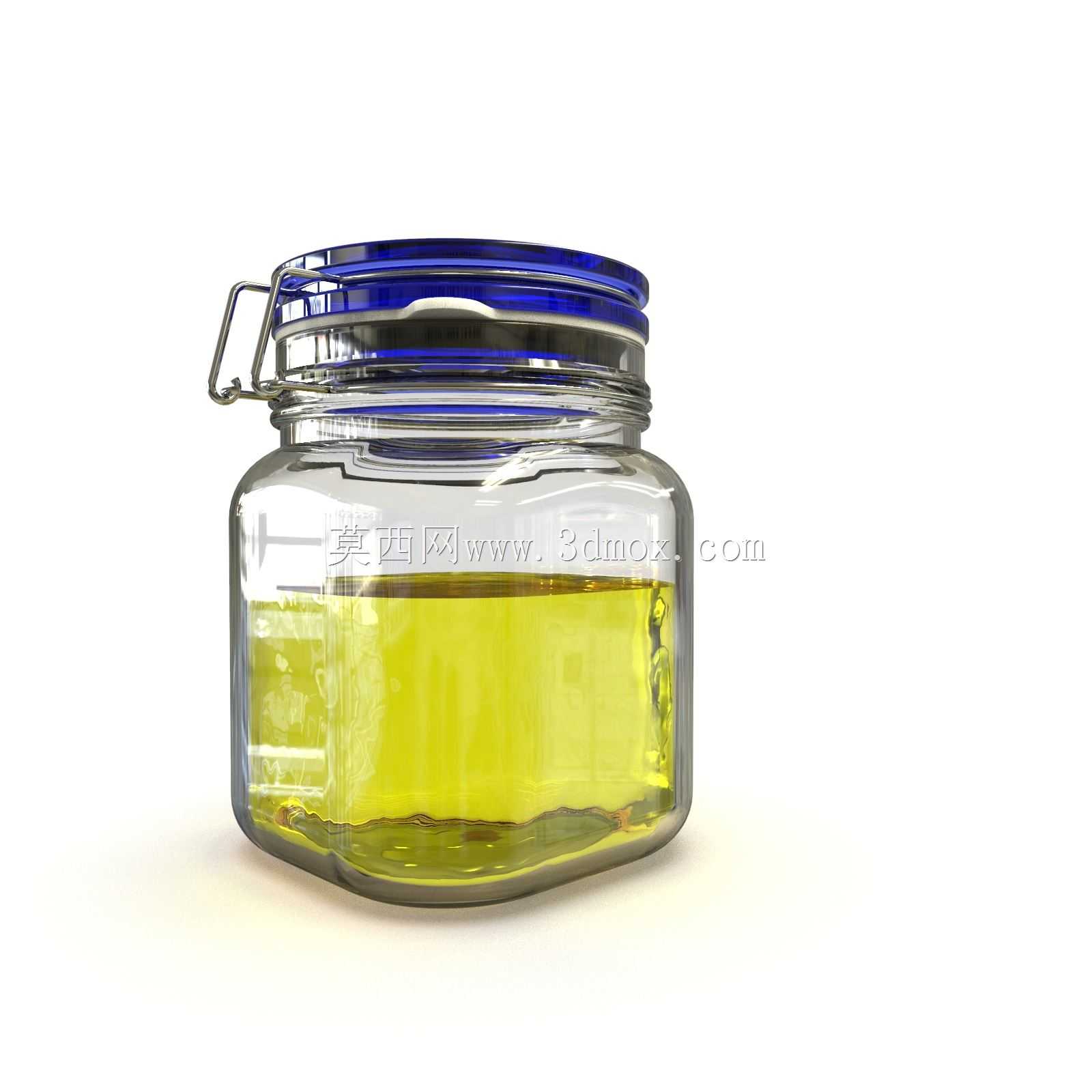

　　罐盖采用玻璃材质搭配蓝色密封胶圈的组合，玻璃盖的厚度略大于罐身壁厚，保证扣合后不会出现盖体变形的问题，密封胶圈采用食品级硅胶材质，截面为圆形，安装在罐盖内侧的环形凹槽内，凹槽的深度略小于胶圈的截面直径，这样当卡扣扣合时，胶圈被压缩后可以完全填充罐盖与罐口之间的间隙，实现气密封效果，不仅可以防止外界的灰尘、潮气进入罐内，也能避免罐内存储的易挥发物质、带气味的食材气味散出，同时可以阻挡外界的果蝇、小虫进入罐内污染食材。

　　从安装与使用边界来看，这类密封罐的整体高度控制在150mm左右，方形截面的边长控制在120mm左右，既可以满足单次500-800ml的存储容量需求，也可以适配常规家用橱柜的层板间距，不会出现罐身过高无法放入橱柜的问题。罐身底部做了轻微的内凹处理，形成一圈环形的支撑边，放置在台面时不会因为罐底与台面之间形成真空层导致拿起时费力，同时环形支撑边也可以避免罐底直接与台面硬接触，减少放置时的磕碰噪音，也能降低罐底被台面硬物划伤的概率。

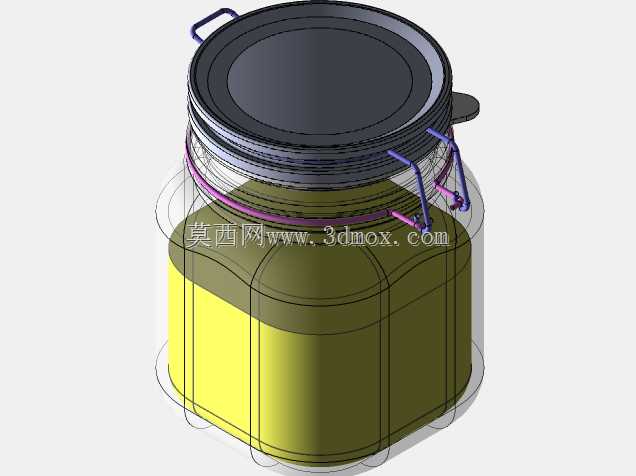

　　建模过程中需要注意各部件的装配干涉问题，金属卡扣处于打开状态时，卡扣的转动轨迹不能与罐身、罐盖发生干涉，卡扣完全扣合后，卡扣的压合边需要刚好压在罐盖的边缘位置，不能出现偏移。罐身的棱角位置都做了R3-R5的圆角过渡，避免玻璃生产过程中出现应力集中导致的开裂问题，同时也能避免日常使用过程中锋利的棱角划伤使用者。密封胶圈的安装凹槽尺寸需要与胶圈的尺寸匹配，过松会导致胶圈在开合过程中脱落，过紧则会导致胶圈安装困难，长期使用后胶圈出现永久变形影响密封效果。

　　这类容器的结构设计看似简单，但每个细节的尺寸偏差都会直接影响最终的使用体验，比如卡扣的铰接点位置如果设置不合理，会导致扣合时需要的按压力过大，老人或儿童使用时难以操作；如果铰接点位置过于靠外，又会导致扣合后锁紧力不足，密封效果下降。罐口卷边的弧度如果处理不当，不仅会影响密封胶圈的贴合效果，还可能在清洗过程中划伤使用者的手部。罐身的壁厚如果不均匀，在装入高温食材时容易出现受热不均炸裂的问题，这些细节都是结构设计过程中需要反复校核的内容。
