立式手动垂直滑动进给机械装置

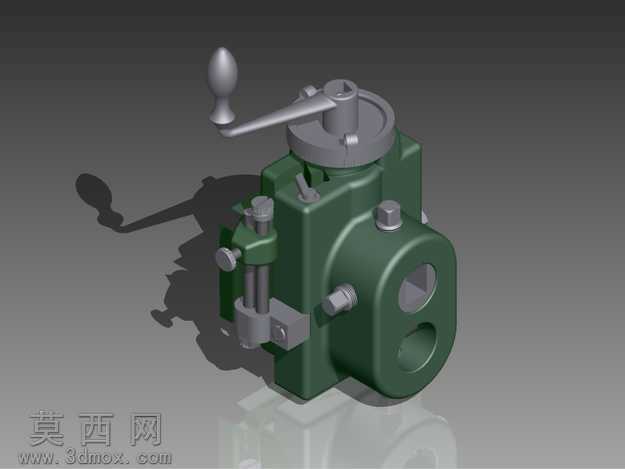

该作品为立式手动垂直滑动机械装置的三维建模成果，建模过程中严格遵循机械结构的装配逻辑与尺寸配合规范，对装置的各个组成部件进行了精细化的特征构建。整体建模从主体基座开始，首先完成深绿色铸造质感的主体壳体建模，壳体上预留的轴孔、安装螺孔、定位面均按照机械加工的工艺要求进行特征绘制，保证孔位的同轴度、安装面的平面度符合实际装配需求。其次对垂直滑动的核心导柱组件进行建模，两根平行的光滑导柱与滑动座采用间隙配合的尺寸设定，滑动座上的锁紧机构、调节旋钮单独构建特征，还原手动锁紧定位的结构细节。操作端的摇臂手柄采用符合人体工学的曲面建模，手柄端部的球形握把做了圆角过渡处理，摇臂与顶部转盘的连接部位还原了销轴连接、转动限位的结构细节，顶部转盘上的刻度定位槽、锁紧压块也逐一做了特征还原，清晰展现手动操作时的转动、锁紧、定位的动作逻辑。装置上的所有紧固件，包括外六角螺栓、压紧螺钉、定位销都按照标准件参数建模，还原螺纹细节、螺栓头的六角特征与倒角细节，保证装配关系清晰可辨。材质渲染阶段，主体壳体采用铸铁喷塑的深绿色哑光材质，还原工业机械壳体的厚重质感；导柱、手柄、螺栓等金属运动部件采用银灰色金属材质，区分出加工面的光亮金属质感与非加工面的哑光金属质感，滑动座上的调节部件做了轻微的做旧质感处理，模拟实际使用中的摩擦痕迹。渲染时采用三点布光方案，主光源从侧上方投射，打出装置的立体阴影，突出各个部件的轮廓层次，辅助光源补亮暗部细节，避免结构死角过暗无法看清装配关系，背景采用渐变灰色调，将视觉焦点集中在装置本身，地面添加柔和的反射效果，增强模型的真实感与空间感。整个建模过程严格遵循机械设计的装配层级，从固定基座到运动部件再到操作件、紧固件逐一装配，还原垂直滑动机构的运动逻辑，清晰展现手动调节垂直进给位置、锁紧固定的功能结构，可用于机械结构教学、手动进给机构参考设计等场景。
